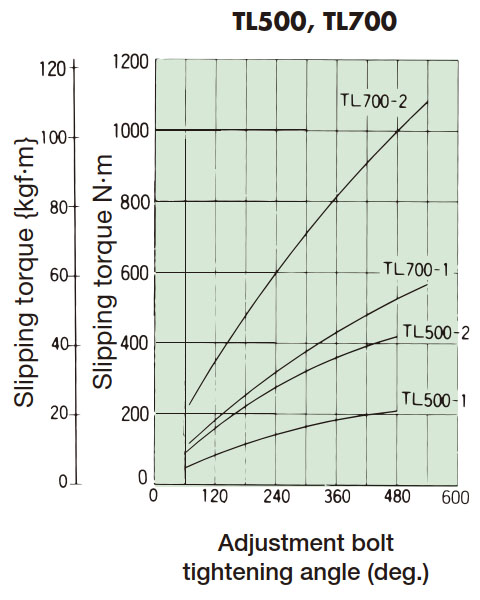

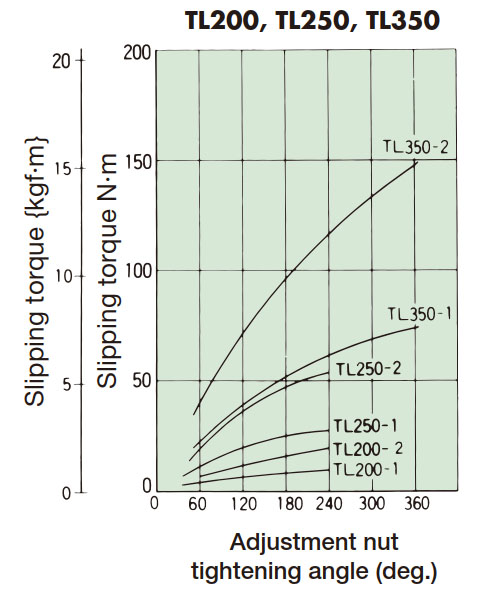

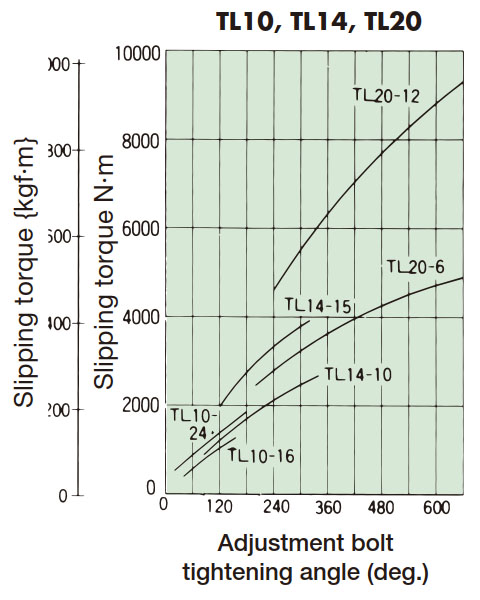

एक स्प्रोकेट गियर को केन्द्र सदस्य के रूप में टॉर्क लिमिटर में क्लैंप किया जा सकता है।

यदि आप इन केंद्र सदस्यों का चयन और निर्माण स्वयं कर रहे हैं, तो कृपया निम्नलिखित बिंदुओं पर ध्यान दें।

• (1) कृपया ध्यान दें कि केंद्र सदस्य का न्यूनतम व्यास टॉर्क लिमिटर बाहरी व्यास (डी) द्वारा सीमित है।
  चेन ट्रांसमिशन के लिए स्प्रोकेट का उपयोग करते समय दांतों की न्यूनतम संख्या के लिए, नीचे दी गई केंद्र सदस्य स्प्रोकेट तालिका देखें।
• (2) केंद्र सदस्य की घर्षण सतहों (दोनों तरफ) को 3S से 6S तक समाप्त किया जाना चाहिए।
• (3) आयाम तालिका में केंद्र सदस्य छेद व्यास की आयामी सहिष्णुता के अनुसार केंद्र सदस्य छेद व्यास 3S से 6S तक समाप्त किया जाना चाहिए।
• (4) उस भाग की मोटाई जहां केंद्र सदस्य को क्लैंप किया गया है, आयाम तालिका में आयाम एस के भीतर होनी चाहिए।

टॉर्क लिमिटर मशीन की सुरक्षा के लिए ओवरलोड की स्थिति में फिसल जाता है, लेकिन यदि ड्राइव स्रोत को बंद नहीं किया जाता है, टॉर्क लिमिटर फिसलता रहेगा। लगातार फिसलन से घर्षण प्लेट का असामान्य घिसाव और अधिक गर्म होना हो सकता है, इसलिए ड्राइव स्रोत को तुरंत बंद कर देना चाहिए।

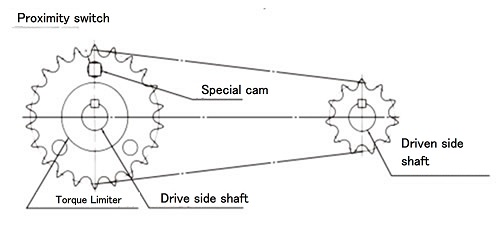

टॉर्क लिमिटर के फिसलन का पता लगाने और ड्राइव स्रोत को रोकने के तरीके के उदाहरण के रूप में, निकटता स्विच और डिजिटल टैकोमीटर का उपयोग करके निम्नलिखित विधि प्रस्तुत की गई है।

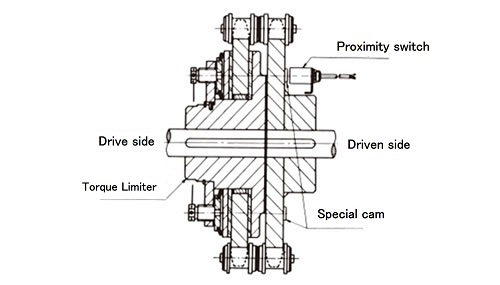

स्थापना उदाहरण

केंद्र सदस्य स्प्रोकेट

केंद्र सदस्य के रूप में स्प्रोकेट का उपयोग करते समय कृपया निम्नलिखित पर ध्यान दें:

नीचे दी गई तालिका उस स्थिति को दर्शाती है जहां एक स्प्रोकेट को केंद्र सदस्य के रूप में उपयोग किया जाता है और चेन शक्ति प्रेषित की जाती है।

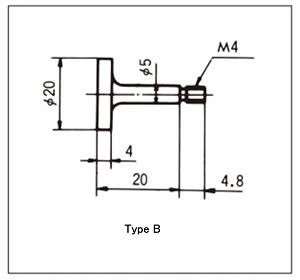

• (1) माउंटिंग प्रकार 1 और 2 का उपयोग करते समय, दांतों की न्यूनतम संख्या जिससे चेन विशेष कैम से नहीं टकराएगी (जैसा कि संदर्भ आरेख में दिखाया गया है)
• (2) दांतों की न्यूनतम संख्या जो टॉर्क लिमिटर अकेले उपयोग करते समय चेन को घर्षण प्लेट से टकराने से रोकती है
• (3) झाड़ी की लंबाई
• (4) स्प्रोकेट छेद व्यास (केंद्र सदस्य छेद व्यास)

माउंटिंग प्रकार 2 में ऊपर दिए गए संदर्भ आरेख में दिखाए गए अनुसार अकेले टॉर्क लिमिटर और विशेष कैम का उपयोग करते समय

मॉडल संख्या	स्प्रोकेट छेद का व्यास (केंद्र सदस्य छेद व्यास)	स्प्रोकेट पर प्रयुक्त दांतों की न्यूनतम संख्या
		RS35		RS40		RS50		RS60		RS80		RS100		RS120		RS140		RS160
		न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई
TL200	30+0.03   0	△20	3.8	16	6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TL250	41+0.05   0	-	-	20	6.5	17	6.5	-	-	-	-	-	-	-	-	-	-	-	-
TL350	49+0.05   0	-	-	26	6.5	21	6.5	18	9.5	15	9.5	-	-	-	-	-	-	-	-
TL500	74+0.05   0	-	-	-	-	△29 (30)	6.5	25	9.5	19	9.5	-	-	-	-	-	-	-	-
TL700	105+0.05     0	-	-	-	-	-	-	△33 (35)	9.5	26	12.5	21	12.5	18	12.5	-	-	-	-
TL10	135+0.07     0	-	-	-	-	-	-	-	-	-	-	△29 (30)	12.5	24	15.5	△22	19.5	-	-
TL14	183+0.07     0	-	-	-	-	-	-	-	-	-	-	△39 (40)	15.5	△33 (35)	15.5	△29	19.5	△26	23.5
TL20	226+0.07     0	-	-	-	-	-	-	-	-	-	-	△54	15.5	△46 (60)	15.5	△40	19.5	△35	23.5

• नोट: 1. △ चिह्न मानक A-प्रकार के स्प्रोकेट नहीं हैं। यदि आप मानक स्टॉक स्प्रोकेट का उपयोग कर रहे हैं, तो कृपया कोष्ठक में दिए गए दांतों की संख्या का उपयोग करें।
• नोट) 2. बुशिंग की लंबाई केवल संदर्भ के लिए है।

माउंटिंग प्रकार 1 के साथ ऊपर संदर्भ आरेख में दिखाए गए अनुसार विशेष कैम का उपयोग करते समय

मॉडल संख्या	स्प्रोकेट छेद का व्यास (केंद्र सदस्य छेद व्यास)	स्प्रोकेट पर प्रयुक्त दांतों की न्यूनतम संख्या
		RS35		RS40		RS50		RS60		RS80		RS100		RS120		RS140		RS160
		न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई	न्यूनतम दांतों की संख्या	झाड़ी लंबाई
TL200	30+0.03   0	△25	3.8	19	6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TL250	41+0.05   0	-	-	24	6.5	20	6.5	-	-	-	-	-	-	-	-	-	-	-	-
TL350	49+0.05   0	-	-	30	6.5	24	6.5	21	9.5	17	9.5	-	-	-	-	-	-	-	-
TL500	74+0.05   0	-	-	-	-	32	6.5	△28 (30)	9.5	21	9.5	-	-	-	-	-	-	-	-
TL700	105+0.05     0	-	-	-	-	-	-	36	9.5	△28 (30)	9.5	△23 (24)	12.5	20	12.5	-	-	-	-
TL10	135+0.07     0	-	-	-	-	-	-	-	-	-	-	△31 (32)	12.5	26	15.5	△23	19.5	-	-
TL14	183+0.07     0	-	-	-	-	-	-	-	-	-	-	△41 (45)	15.5	35	15.5	△30	19.5	△27	23.5
TL20	226+0.07     0	-	-	-	-	-	-	-	-	-	-	△56 (60)	15.5	△47 (60)	15.5	△41	19.5	△36	23.5

• नोट: 1. △ चिह्न मानक A-प्रकार के स्प्रोकेट नहीं हैं। यदि आप मानक स्टॉक स्प्रोकेट का उपयोग कर रहे हैं, तो कृपया कोष्ठक में दिए गए दांतों की संख्या का उपयोग करें।
• नोट) 2. बुशिंग की लंबाई केवल संदर्भ के लिए है।
