तकनीकी डेटा यांत्रिक संरक्षक
शॉक गार्ड TGX उपलब्ध है
1. ट्रिप टॉर्क सेटिंग
- (1) शिपिंग के समय, सभी शॉक गार्ड TGX उत्पादों को न्यूनतम टॉर्क मान पर सेट किया जाता है। सुनिश्चित करें कि टॉर्क स्केल पर संकेतक शून्य दर्शाता हो।
(कृपया निर्देश पुस्तिका देखें।) - (2) कसाव मात्रा-टॉर्क सहसंबंध आरेख (नीचे दी गई तालिका) से, समायोजन नट (बोल्ट) का कसाव कोण पढ़ें जो पूर्व निर्धारित ट्रिप टॉर्क के अनुरूप हो, और फिर उसे कसें। टॉर्क स्केल पर एक अंशांकन 60° है। शुरुआत में, इसे सहसंबंध आरेख से पढ़े गए कसाव मान के लगभग 60° आगे सेट करें, फिर इसे मशीन से जोड़ें और ट्रिप परीक्षण करें, धीरे-धीरे कोण बढ़ाते हुए तब तक करें जब तक आप इष्टतम ट्रिप टॉर्क तक नहीं पहुँच जाते। उत्पाद का ट्रिप टॉर्क आवश्यक रूप से नीचे दिए गए कसाव मात्रा-टॉर्क सहसंबंध आरेख से मेल नहीं खाएगा, इसलिए इसे केवल एक मार्गदर्शक के रूप में उपयोग करें।
- (3) एक बार टॉर्क सेटिंग पूरी हो जाने पर, इसे ढीला होने से रोकने के लिए समायोजन नट में लॉक स्क्रू को कस लें।
- (4) समायोजन नट (बोल्ट) को अधिकतम टॉर्क स्केल से आगे न घुमाएँ। ट्रिप होने पर, डिस्क स्प्रिंग में विक्षेपण की कोई गुंजाइश नहीं रहेगी और वह लॉक हो जाएगी। लॉक स्क्रू के कसने वाले टॉर्क और अन्य सावधानियों के लिए कृपया यहाँ देखें।

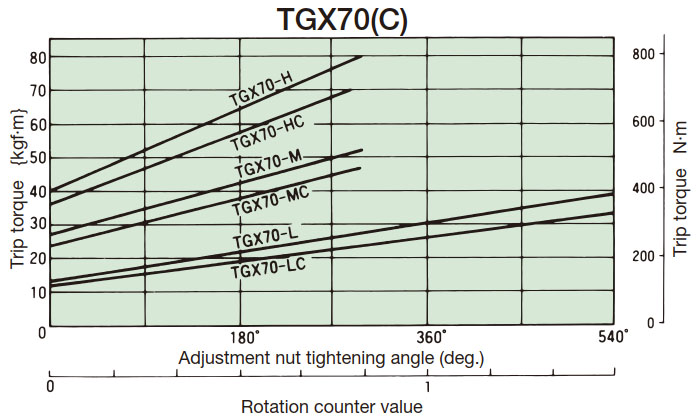

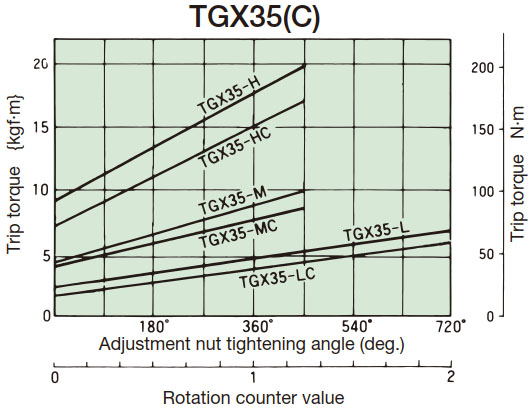

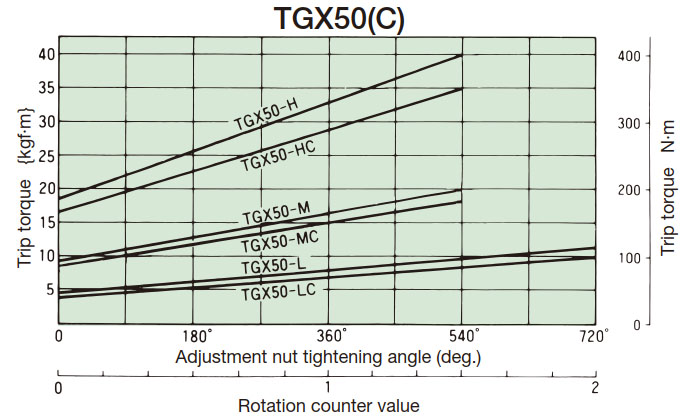

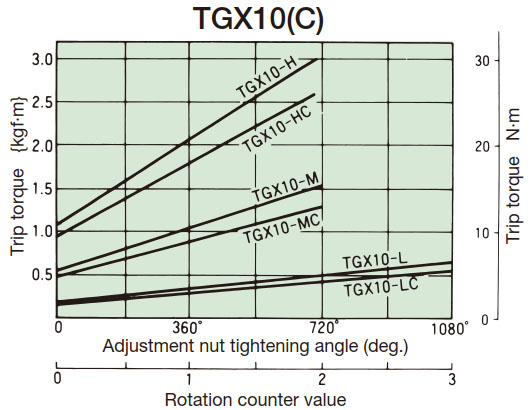

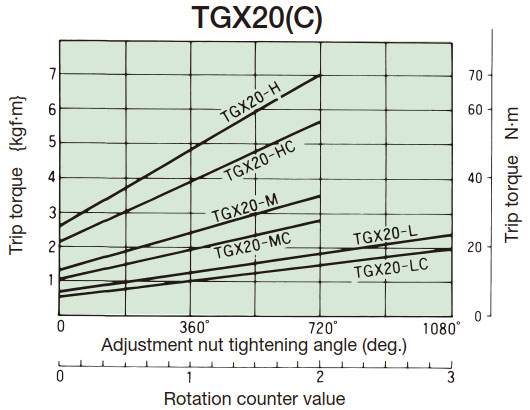

कसने की मात्रा-टोक़ सहसंबंध आरेख

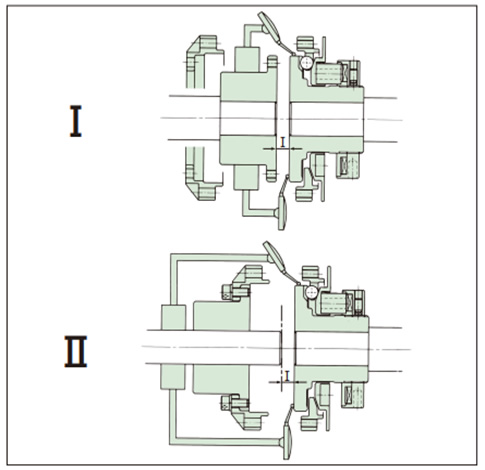

2. केंद्रित करने की विधि
- (1) केंद्रित विधि I
- क. फ्लैंज को बॉस और केंद्र फ्लैंज से अलग करें।
- ख. इसे हिलाएँ। आयाम I मापें (सारणी 1)।
- ग. शाफ्ट पर एक डायल गेज लगाएं और हब के किनारे और बाहरी परिधि पर रनआउट को मापें।
- (2) केंद्रित विधि II
- क. फ्लैंज और केंद्र फ्लैंज को अलग करें।
- ख. शाफ्ट पर एक डायल गेज लगाएं और हब के किनारे और बाहरी परिधि पर रनआउट को मापें।
- ग. बॉस को हिलाएँ। आयाम I मापें। (सारणी 1)
| टिप्पणी | तालिका 1 में दिए गए I आयाम के अनुसार इसे स्थापित करना सुनिश्चित करें। बिना किसी प्रतिक्रिया के इसका उपयोग करना संभव नहीं हो सकता है। |
तालिका नंबर एक
| मॉडल संख्या | I आयाम मिमी |
|---|---|
| TGX10-C | 2 |
| TGX20-C | 3 |
| TGX35-C | 3 |
| TGX50-C | 4 |
| TGX70-C | 4 |
स्वीकार्य मिसलिग्न्मेंट राशि
| मॉडल संख्या | स्वीकार्य मिसलिग्न्मेंट | ||
|---|---|---|---|
| अवनति कोण डिग्री. | उत्केन्द्रता मिमी | प्ले समाप्त मिमी | |
| TGX10-C | 0.6 | 0.1 | ±0.5 |
| TGX20-C | 0.6 | 0.1 | ±0.5 |
| TGX35-C | 0.6 | 0.1 | ±0.5 |
| TGX50-C | 0.6 | 0.1 | ±0.6 |
| TGX70-C | 0.6 | 0.1 | ±0.7 |
संदर्भ कोणीय असंरेखण θ = हब साइड रनआउट मान प्रति 0.1°
| मॉडल संख्या | बाहरी व्यास मिमी | हब रनआउट मान मिमी |
|---|---|---|
| TGX10-C | Φ53 | 0.092 |
| TGX20-C | Φ75 | 0.131 |
| TGX35-C | Φ98 | 0.171 |
| TGX50-C | Φ138 | 0.241 |
| TGX70-C | Φ177 | 0.309 |
*कृपया इस प्रकार स्थापित करें कि कोणीय असंरेखण यथासंभव छोटी हो।
3. शाफ्ट छेद प्रसंस्करण
कृपया शॉक गार्ड टीजीएक्स और कपलिंग प्रकार टीजीएक्स-सी के शाफ्ट छेद को संसाधित करते समय डिस्सेप्लर, प्रसंस्करण और असेंबली के लिए निर्देश पुस्तिका देखें।
| मॉडल संख्या | आकार | |||||
|---|---|---|---|---|---|---|
| A x स्क्रू व्यास | B x स्क्रू व्यास | सी x स्क्रू व्यास | a mm | b mm | c mm | |
| TGX10 | 21×M4 या उससे कम | - | - | 30 | - | - |
| TGX20 | 20.5 x M5 या उससे कम | - | - | 40 | - | - |
| TGX35 | 20.5×M6 | - | - | 55 | - | - |
| TGX50 | 24.5×M6 | - | - | 80 | - | - |
| TGX70 | 25×M6 | - | - | 100 | - | - |
| TGX10-C | - | 8 x M4 या उससे कम | 21×M4 या उससे कम | - | 33 | 30 |
| TGX20-C | - | 12 x M8 या उससे कम | 20.5×M5 | - | 55 | 40 |
| TGX35-C | - | 11 x M10 या उससे कम | 20.5×M6 | - | 70 | 55 |
| TGX50-C | - | 13 x M10 या उससे कम | 24.5×M6 | - | 92 | 80 |
| TGX70-C | - | 15 x M10 या उससे कम | 25×M6 | - | 116 | 100 |
शॉक गार्ड

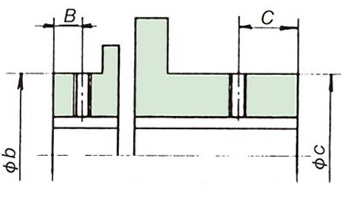

युग्मन प्रकार

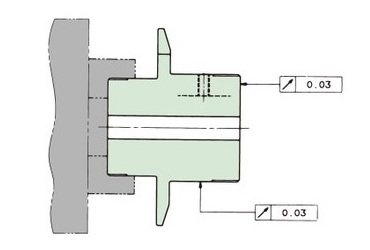

मशीनिंग से पहले हब सिरा सतह चक करें और उसे नीचे दिए गए चित्र में दिखाए अनुसार केन्द्रित करें।
मशीनिंग से पहले फ्लैंज के बाहरी व्यास को चक करें और नीचे दिए गए चित्र में दिखाए अनुसार केन्द्रीकरण करें।
