तकनीकी डेटा यांत्रिक संरक्षक

शॉक गार्ड टीजीएम

टॉर्क सेटिंग्स

हेक्स रिंच के साथ समायोजन पेंच को घुमाकर, आप आसानी से उच्च परिशुद्धता के साथ ट्रिप टॉर्क सेट कर सकते हैं।

  • 1. शिपमेंट के समय न्यूनतम टॉर्क अस्थायी रूप से सेट किया जाता है। समायोजन स्क्रू का ऊपरी भाग नेमप्लेट पर दिए गए न्यूनतम टॉर्क (टॉर्क स्केल 1) के साथ संरेखित होता है। यह संदर्भ कसने की मात्रा है।
  • 2. टॉर्क सेट करने से पहले, एडजस्टिंग स्क्रू के खुले धागों पर लॉक्टाइट 243 या कोई समकक्ष उत्पाद लगाएँ। इससे टॉर्क सेट होने के बाद धागे ढीले होने से बच जाएँगे।
  • 3. समायोजन नट के कसने के कोण को निर्धारित करने के लिए, जो पूर्व निर्धारित ट्रिप टॉर्क के अनुरूप हो, कसाव मात्रा-टॉर्क सहसंबंध आरेख या दाईं ओर दी गई तालिका को पढ़ें और फिर कसें। प्रारंभ में, इसे सहसंबंध आरेख से पढ़े गए कसाव मान से लगभग 60° पहले सेट करें, फिर इसे मशीन से जोड़ें और ट्रिप परीक्षण करें, धीरे-धीरे इसे इष्टतम ट्रिप टॉर्क पर सेट करने के लिए कसें। उत्पाद का ट्रिप टॉर्क आवश्यक रूप से नीचे दिए गए कसाव मात्रा-टॉर्क सहसंबंध आरेख से मेल नहीं खाएगा, इसलिए इसे केवल एक मार्गदर्शक के रूप में उपयोग करें।
  • 4. टॉर्क को न्यूनतम टॉर्क (नेमप्लेट पर टॉर्क स्केल 1) से कम न रखें। यदि न्यूनतम टॉर्क से कम ट्रिप टॉर्क की आवश्यकता हो, तो कमज़ोर स्प्रिंग का उपयोग करें।
  • 5. ट्रिप होने की स्थिति में समायोजन स्क्रू को न घुमाएं।
  • 6. यदि आप टॉर्क सेटिंग निर्दिष्ट करते हैं, तो हम शिपिंग से पहले फ़ैक्टरी में ही टॉर्क सेट कर सकते हैं। (कृपया निर्देश पुस्तिका देखें।)
टॉर्क सेटिंग्स
मॉडल संख्या प्रति घूर्णन टॉर्क परिवर्तन
N・m{kgf・m}		 कुल घूर्णन गति
TGM3 0.28 {0.029} 8
TGM6 0.48 {0.049} 8
TGM20 1.02 {0.10} 13
TGM60 4.90 {0.5} 10
TGM200 9.80 {1.0} 16
TGM400 20.6 {2.1} 11
TGM800 41.2 {4.2} 11

सेट टॉर्क = न्यूनतम टॉर्क + (प्रति घुमाव टॉर्क परिवर्तन x समायोजन स्क्रू के घुमावों की संख्या)

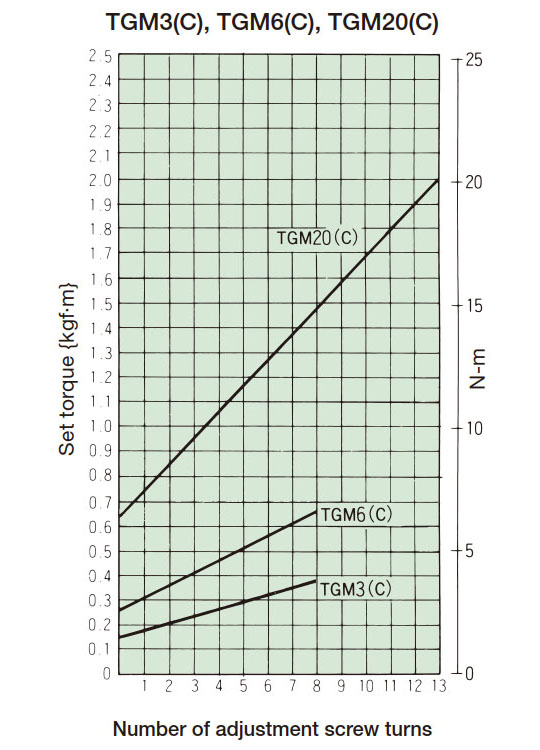

कसने की मात्रा-टोक़ सहसंबंध आरेख

कसने की मात्रा-टोक़ सहसंबंध आरेख
कसने की मात्रा-टोक़ सहसंबंध आरेख
कसने की मात्रा-टोक़ सहसंबंध आरेख

अधिभार का पता लगाना

सीमा स्विच के साथ अधिभार का पता लगाना आसानी से प्राप्त किया जा सकता है।

जब ओवरलोड के कारण शॉक गार्ड ट्रिप हो जाता है, तो कैम फॉलोवर और पॉकेट अलग हो जाते हैं, जिससे कैमशाफ्ट और मुख्य बॉडी (केस) स्वतंत्र रूप से घूमने लगते हैं।

तदनुसार, केस के किनारे स्थित एलएस डिटेक्शन प्लेट अक्षीय दिशा में खिसकती है।

इस गतिविधि का पता एक लिमिट स्विच द्वारा लगाया जा सकता है और इससे बिजली बंद हो सकती है या अलार्म बज सकता है।

यह पता लगाना इस बात पर ध्यान दिए बिना संभव है कि कैमशाफ्ट पक्ष या मुख्य बॉडी (केस) पक्ष बंद है या नहीं।

एलएस डिटेक्शन प्लेट प्रति ट्रिप तीन बार स्लाइड होती है।

  • (1) तालिका 1 LS डिटेक्शन प्लेट के लिए आवश्यक यात्रा दूरी और बल दर्शाती है। इस तालिका का उपयोग करके एक उपयुक्त लिमिट स्विच चुनें जो PT (संचालन तक यात्रा) और OF (संचालन के लिए आवश्यक बल) को पूरा करता हो।
  • (2) चित्र 1 और 2 सीमा स्विच स्थापना के उदाहरण दिखाते हैं।
  • (3) लिमिट स्विच के b संपर्क को स्टार्ट बटन के संपर्क के समानांतर जोड़ें।
  • (4) एक विशिष्ट सर्किट उदाहरण चित्र 3 में दिखाया गया है। हम एक ऐसे सर्किट की अनुशंसा करते हैं जिसमें स्व-धारण सर्किट शामिल हो।
तालिका नंबर एक
मॉडल संख्या यात्रा राशि मिमी गति बल N{gf}
TGM3 4 3.9 {400}
TGM6 4 3.9 {400}
TGM20 4 3.9 {400}
TGM60 6 3.9 {400}
TGM200 6 5.4 {550}
TGM400 8 5.9 {600}
TGM800 8 5.9 {600}

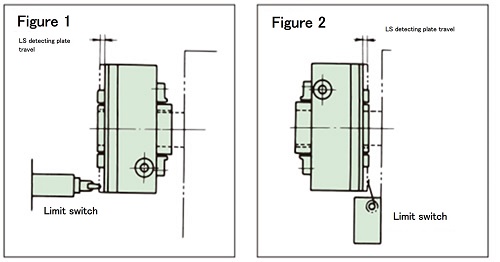

・सीमा स्विच स्थापना उदाहरण

सीमा स्विच स्थापना उदाहरण

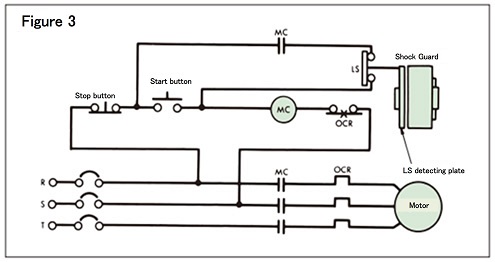

・सर्किट उदाहरण

सर्किट उदाहरण

इंस्टालेशन

1. शाफ्ट पर माउंटिंग

  • -शॉक गार्ड शाफ्ट से जोड़ते समय हम h7 के शाफ्ट व्यास की सहनशीलता की सलाह देते हैं। कृपया JIS 1301-1996 (नया JIS मानक) समानांतर कुंजी का उपयोग करें।
    चाबी लगाते समय सावधानी बरतें कि चाबी का ऊपरी हिस्सा न छुए।
  • - कैम को शाफ्ट पर सुरक्षित करने के लिए, कैम ऑपरेटिंग प्लेट पर तीन सेट बोल्ट (एक कुंजी के लिए, दो शाफ्ट के लिए) का उपयोग करें।
  • - शाफ्ट आदि के अंत में शॉक गार्ड लगाते समय, यदि फिटिंग संबंध के कारण कैम ऑपरेटिंग प्लेट पर सेट बोल्ट का उपयोग नहीं किया जा सकता है, तो कृपया माउंटिंग सीट की तरफ टैप का उपयोग करें।
    यह नल एक सेट बोल्ट के साथ नहीं आता है, इसलिए कृपया शाफ्ट छेद व्यास के लिए उपयुक्त लंबाई के साथ एक तैयार करें।
    सुनिश्चित करें कि सेट बोल्ट का सिर कैमशाफ्ट की बाहरी परिधि से बाहर न निकले। अगर सिर बाहर निकला रहता है, तो शॉक गार्ड ट्रिप होने पर यह माउंटिंग सीट के आंतरिक व्यास या किनारे में बाधा डाल सकता है।
  • - यदि संचालन के दौरान कंपन के कारण सेट बोल्ट के ढीले होने का खतरा हो, तो ढीलेपन को रोकने के लिए लॉकटाइट 243 या समकक्ष उत्पाद का प्रयोग करें।

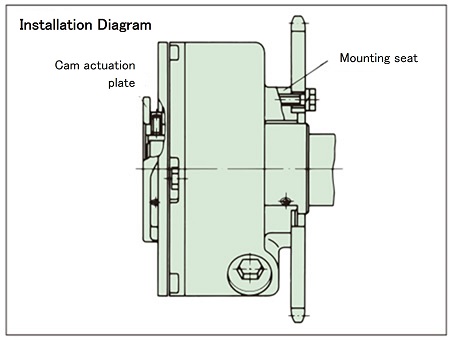

2. ड्राइव सदस्य को स्थापित करना

  • - स्प्रोकेट, पुली, गियर और कपलिंग जैसे ड्राइव सदस्यों को स्थापित करते समय, तीन माउंटिंग सीटों का उपयोग करें और तालिका 2 में दिखाए गए कसने वाले टॉर्क के साथ जकड़ें।
  • ・स्प्रोकेट लगाते समय कृपया निर्देश पुस्तिका देखें। यदि आप इसे पावर लॉक (बन्धन तत्व) या नॉन-बैकलैश कपलिंग के साथ उपयोग करने की योजना बना रहे हैं, तो कृपया हमसे संपर्क करें।
ड्राइव सदस्य स्थापित करना

3. माउंटिंग बोल्ट

केस सीट से जुड़े बोल्टों के लिए अनुशंसित स्क्रू-इन लंबाई और कसने वाला टॉर्क तालिका 2 में दर्शाया गया है।

इसके अलावा, अटैचमेंट के बोल्ट पायलट बोर JIS B10012 वर्ग या उससे नीचे के होने चाहिए।

तालिका 2
मॉडल संख्या बोल्ट स्क्रू की लंबाई मिमी बोल्ट कसने का टॉर्क N・m{kgf・m} संलग्नक का स्क्रू पायलट पायलट बोर (मिमी)
TGM3 6～7 2.0～2.9 {0.2～0.3} 4.5
TGM6 6～7 2.0～2.9 {0.2～0.3} 4.5
TGM20 8～9 3.9～5.9 {0.4～0.6} 5.5
TGM60 9～11 6.9～11 {0.7～1.1} 6.6
TGM200 15～17 34～51 {3.5～5.2} 11.0
TGM400 18～25 59～89 {6.0～9.1} 14.0
TGM800 18～25 59～89 {6.0～9.1} 14.0

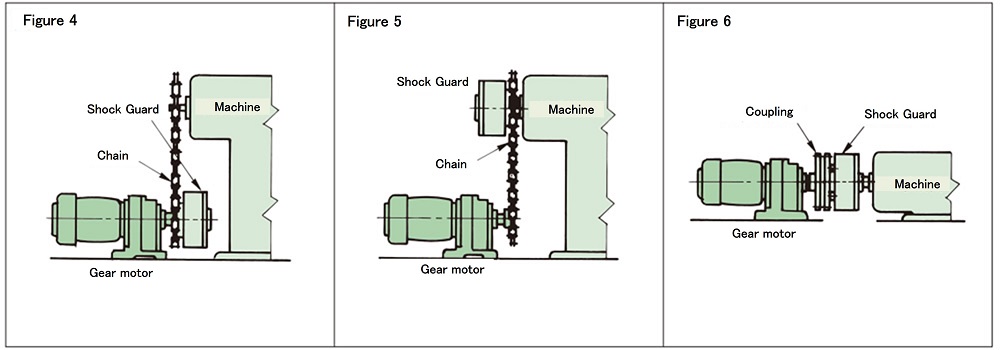

4. समेकन

इनपुट और आउटपुट कनेक्शन परिवर्तनीय गति रिड्यूसर, आंतरायिक ड्राइव डिवाइस आदि और अन्य मशीनों और उपकरणों के बीच बनाए जाते हैं।

चित्र 4, 5 और 6 विशिष्ट कनेक्शन उदाहरण दिखाते हैं।

कड़ी

जी उठने

चूंकि यह स्वतः रीसेट प्रणाली है, इसलिए यह मोटर जैसे ड्राइव पक्ष को पुनः चालू करने मात्र से स्वचालित रूप से रीसेट हो जाएगी।

  • 1. यदि शॉक गार्ड ओवरलोड के कारण ट्रिप हो जाए, तो रोटेशन रोक दें और ओवरलोड का कारण हटा दें।
  • 2. रीसेट करते समय, इनपुट रोटेशन गति को 50 r/min या उससे कम करके या मोटर को इंच-इंच करके रीसेट (पुनः चालू) करें।
    बॉडी या शाफ्ट को हाथ से घुमाकर शॉक गार्ड रीसेट न करें।
  • 3. जब कैम फॉलोअर जेब में फिट हो जाएगा तो आपको एक "क्लिक" की आवाज सुनाई देगी।

स्नेहन

शिपिंग से पहले उत्पाद में उच्च-गुणवत्ता वाला ग्रीस पैक किया जाता है, इसलिए इसे वैसे ही इस्तेमाल किया जा सकता है। सामान्य उपयोग में ग्रीस लगाने की ज़रूरत नहीं होती।

पैक्ड ग्रीस
एक्सॉन मोबिल मोबिलक्स ईपी-2

*उपर्युक्त तालिका में सूचीबद्ध उत्पाद नाम एक्सॉनमोबिल जापान एलएलसी के ट्रेडमार्क हैं।
