तकनीकी डेटा यांत्रिक संरक्षक

शॉक गार्ड टीजीएफ

टॉर्क समायोजन

• 1. टॉर्क सहसंबंध आरेख से आवश्यक टॉर्क के अनुरूप टॉर्क स्केल मान पढ़ें और एडजस्टिंग नट (6) को इस मान तक कसें। एडजस्टिंग नट (6) को कसने के लिए, नट के बाहरी छेद में एक हुक रिंच या गोल छड़ डालें और उसे घुमाएँ। नोट: TGF30 और 45 साइज़ के लिए, यदि आवश्यक टॉर्क अधिक है (200 N·m या अधिक), तो समर्पित हुक रिंच (अलग से बेचा जाता है) का उपयोग करें। TGF65 और 90 साइज़ के लिए, यदि आवश्यक टॉर्क अधिक है, तो बोल्ट (8) को ढीला करें और हेक्स सॉकेट सेट स्क्रू (13) की मदद से एडजस्टिंग नट (6) को आवश्यक टॉर्क स्केल तक कसें, फिर टॉर्क को आसानी से समायोजित करने के लिए बोल्ट को पूरी तरह से कस लें।
• 2. टॉर्क निर्धारित हो जाने के बाद, मान को नेमप्लेट पर जोड़ें ताकि रखरखाव के लिए उत्पाद को अलग करने पर भी, इसे आसानी से पिछले निर्धारित टॉर्क पर वापस लाया जा सके। इसके अलावा, यदि मुद्रांकन, तो आप इसे और अधिक सटीकता से पुन: प्रस्तुत कर सकते हैं। उत्पाद का टॉर्क आवश्यक रूप से नीचे दिए गए सहसंबंध आरेख से मेल नहीं खाएगा, इसलिए कृपया इसे केवल एक मार्गदर्शक के रूप में उपयोग करें।

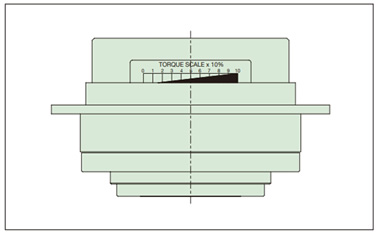

टॉर्क स्केल

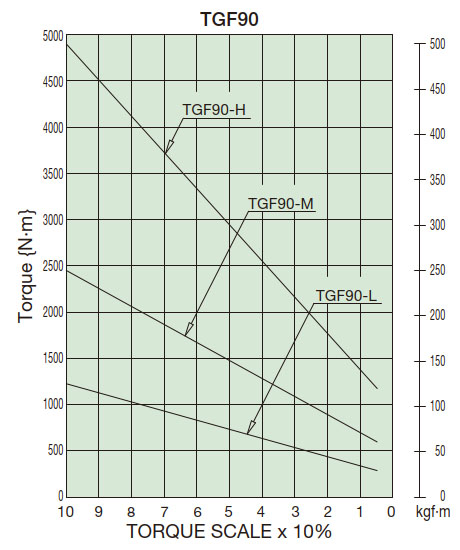

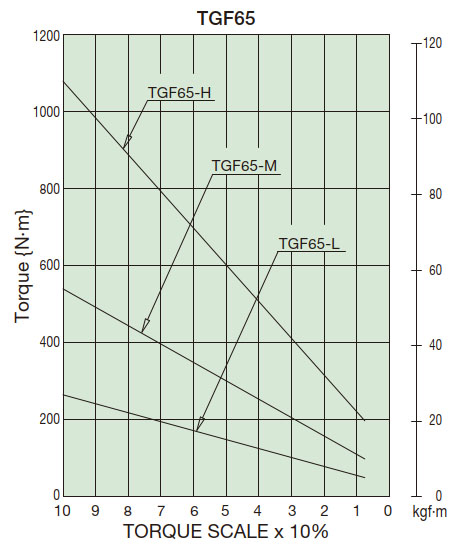

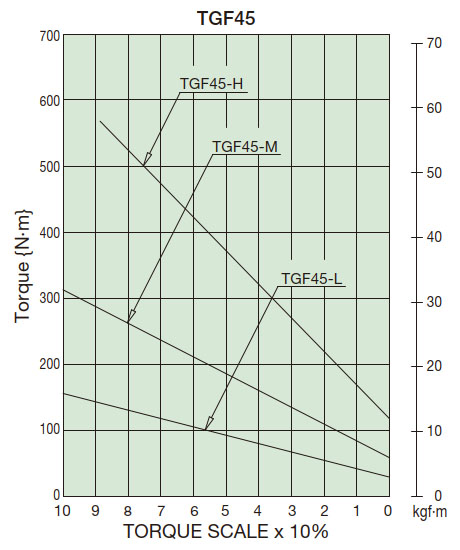

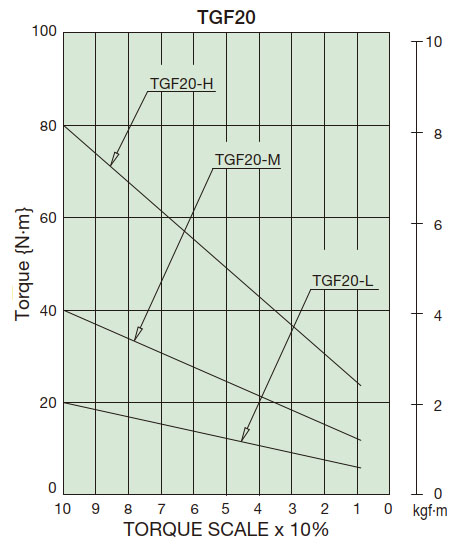

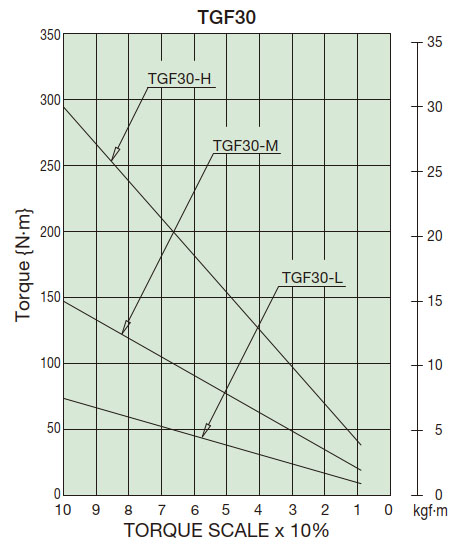

टॉर्क सहसंबंध आरेख
