तकनीकी डेटा यांत्रिक संरक्षक

शॉक गार्ड TGE उपलब्ध

टॉर्क समायोजन

• 1. टॉर्क सहसंबंध आरेख से आवश्यक टॉर्क के अनुरूप नट ऊंचाई मान पढ़ें, और समायोजन नट को इस मान तक कसें (नीचे आरेख देखें)।
  समायोजन नट को कसने के लिए, दोनों सेट स्क्रू को ढीला करें, फिर समायोजन नट के बाहरी किनारे पर बने खांचे में एक हुक रिंच (नीचे दाईं ओर दी गई तालिका देखें, जो अलग से बेचा जाता है) डालें और उसे घुमाएँ। उत्पाद का टॉर्क ज़रूरी नहीं कि नीचे दिए गए सहसंबंध आरेख से मेल खाए, इसलिए इसे केवल एक मार्गदर्शक के रूप में उपयोग करें।


  हुक रिंच

  आकार	स्पैनर नं.
  TGE25	FK-0070
  TGE35	FK-0092
  TGE50	FK-0105

• 2. टॉर्क निर्धारित हो जाने के बाद, नेमप्लेट पर उसका मान लिख दें ताकि रखरखाव के लिए उत्पाद को अलग करने पर भी, उसे आसानी से पिछले निर्धारित टॉर्क पर वापस लाया जा सके। इसके अलावा, अगर मुद्रांकन, तो आप टॉर्क को और भी सटीक रूप से पुनः प्राप्त कर सकते हैं।

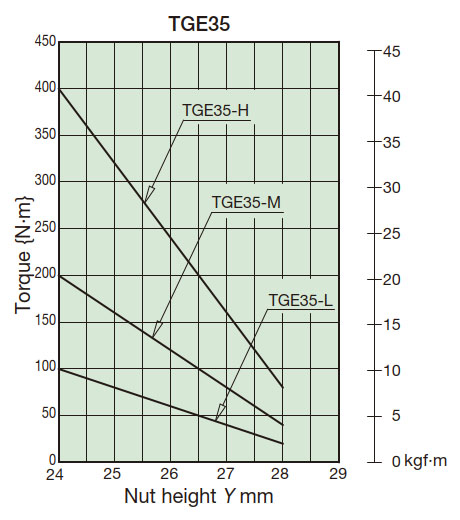

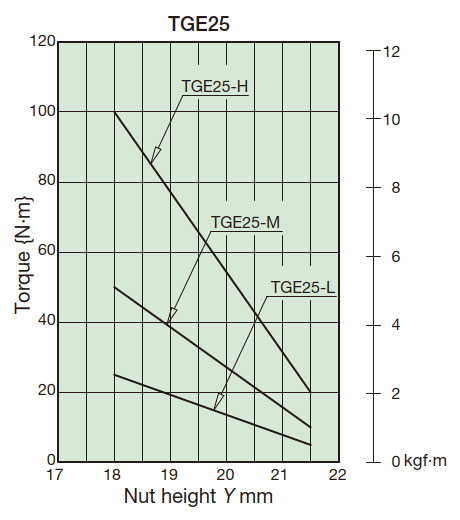

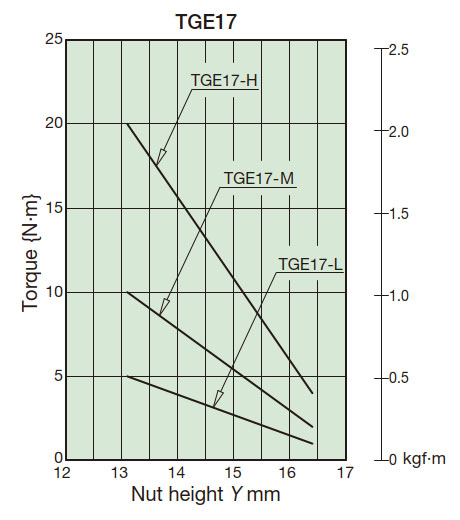

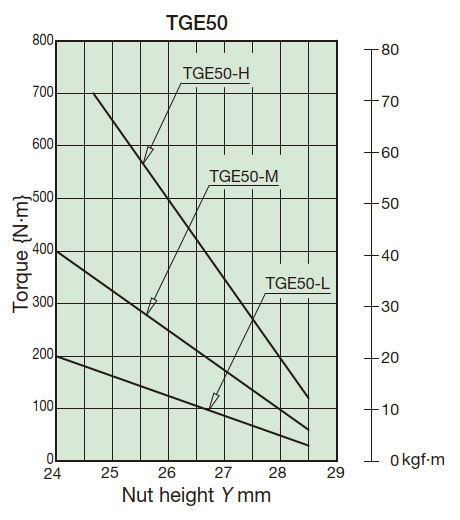

  टॉर्क सहसंबंध आरेख
