तकनीकी डेटा यांत्रिक संरक्षक
मिनी कीपर एमके हैंडलिंग

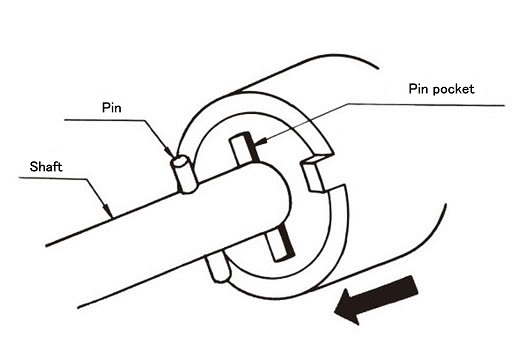

शाफ्ट पर माउंटिंग
- 1. सभी मिनी कीपर शाफ्ट छेद व्यास पहले से तैयार हैं। हम अनुशंसा करते हैं कि शाफ्ट व्यास की सहनशीलता h7 या h8 हो।
- 2. शाफ्ट से जोड़ने के लिए, हब सिरा सतह पर स्थित पिन पॉकेट (खांचे) का उपयोग करें। नीचे दिए गए चित्र के अनुसार पिन को शाफ्ट में डालें और पिन पॉकेट में लगाएँ। अंतर लगभग 0.5 मिमी है।
पिन के अंतिम भाग और किनारे तथा पिन पॉकेट के बीच जगह ज़रूर छोड़ें। पिन के प्रकार के आधार पर पिन होल की प्रक्रिया अलग-अलग होती है।

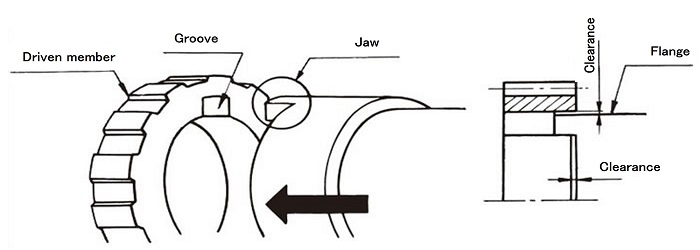

संचालित सदस्य पर माउंटिंग
- 1. फ्लैंज पर लगे जबड़ों को चालित सदस्य (गियर, पुली, आदि) के साथ सेट करें। चालित सदस्य के अंतिम सिरे पर एक खांचा काटें और जबड़ों को उसमें डालें।
इस समय, जबड़े सहित फ्लैंज के अंतिम सिरे पर थ्रस्ट और रेडियल भार को रोकने के लिए लगभग 0.5 मिमी का अंतर अवश्य छोड़ें।
टॉर्क सेटिंग्स
- 1. सभी मिनी कीपर 0 पॉइंट (न्यूनतम टॉर्क) पर भेजे जाते हैं।
इस समय, समायोजन नट की बाहरी परिधि पर पैमाना नीचे दिए गए चित्र में दिखाए अनुसार होना चाहिए।
- 2. टॉर्क सेट करने के लिए, एडजस्टमेंट नट को कसें। टॉर्क कर्व के लिए यहाँ देखें।

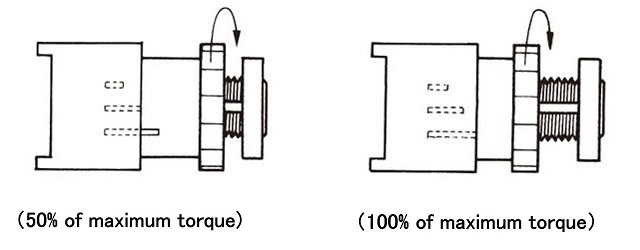

नीचे दिए गए चित्र में दिखाए अनुसार टॉर्क को निर्धारित करने के लिए टॉर्क स्केल का उपयोग मार्गदर्शक के रूप में करें।हमेशा वास्तविक मशीन की जांच करें कि निर्धारित टॉर्क उचित है या नहीं।

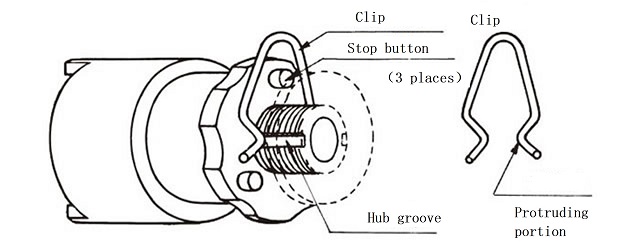

- 3. टॉर्क सेट करने के बाद, समायोजन नट और स्टॉप कॉलर के बीच शामिल एंटी-रोटेशन स्प्रिंग क्लिप को रखकर समायोजन नट को घूमने से रोकें जैसा कि नीचे दिए गए चित्र में दिखाया गया है।
सुनिश्चित करें कि एंटी-रोटेशन स्प्रिंग क्लिप पर उभार बॉस ग्रूव्स (दोनों तरफ) में हों। एंटी-रोटेशन स्प्रिंग क्लिप एडजस्टमेंट नट पर लगे स्टॉप बटन (उभार) के संपर्क में आने पर एडजस्टमेंट नट को घूमने से रोक देगी।
नोट: 1. यदि पानी, तेल, आदि घर्षण सतह से चिपक जाते हैं, तो टॉर्क असामान्यताएं उत्पन्न होंगी और स्थिर स्लिप टॉर्क प्राप्त नहीं होगा।
नोट 2: मिनी कीपर लगभग 35°C या उससे कम तापमान के लिए डिज़ाइन किया गया है। यदि यह तापमान इससे अधिक हो, तो कृपया हमसे संपर्क करें।

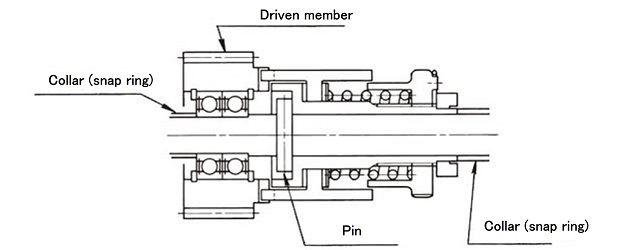

स्थापना उदाहरण
