तकनीकी डेटा यांत्रिक संरक्षक टीजी सेंसर इंस्टॉलेशन

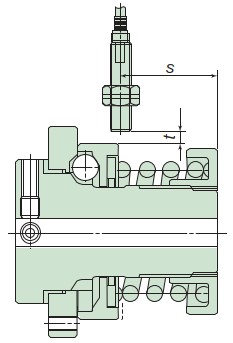

TG सेंसर की पहचान दूरी AC प्रकार के TGS12 के लिए 2.0 mm और DC प्रकार के TGS8DN के लिए 1.5 mm है। शॉक गार्ड सक्रिय किए बिना नीचे दी गई तालिका में आयाम (s,t) सेट करें और पुष्टि करें कि TG सेंसर गैर-पहचान स्थिति में है (किनारे पर ऑपरेशन संकेतक लाइट जल रही है)।
इसके बाद, शॉक गार्ड ट्रिगर करें। फिर, ट्रिगर किए गए शॉक गार्ड हाथ से घुमाते हुए, पुष्टि करें कि TG सेंसर डिटेक्शन स्थिति में है (साइड में ऑपरेशन इंडिकेटर लाइट बंद है) और सेंसर प्लेट में कोई रुकावट नहीं है, और फिर शॉक गार्ड रीसेट करें।

इकाई: mm
	s		t	सेंसर प्लेट गति की मात्रा
	एसी प्रकार टीजीएस12	डीसी प्रकार टीजीएस08डीएन	t	सेंसर प्लेट गति की मात्रा
TGB08-L, M, H	17.9	19.2	1.2	0.9
TGB12-L, M, H	21.8	22.7		1.0
TGB16-L, M, H	26.5	27.5		1.2

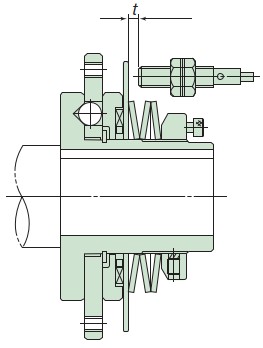

स्थापना आरेख TGB20-50

इकाई: mm
	t		सेंसर प्लेट गति की मात्रा
	एसी प्रकार टीजीएस12	डीसी प्रकार टीजीएस08डीएन	सेंसर प्लेट गति की मात्रा
TGB20-H	2.0～3.8	2.0～3.2	1.8
TGB30-L, H	2.2～4.0	2.2～3.4	2.0
TGB50-L, M, H	2.9～4.7	2.9～4.1	2.7

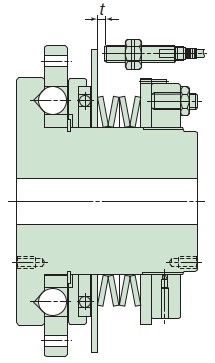

स्थापना आरेख TGB70-130

इकाई: mm
	t		सेंसर प्लेट गति की मात्रा
	एसी प्रकार टीजीएस12	डीसी प्रकार टीजीएस08डीएन	सेंसर प्लेट गति की मात्रा
TGB70-H	3.5～5.3	3.5～4.7	3.3
TGB90-L, H	5.6～7.4	5.6～6.8	5.4
TGB110-L, H	6.2～8.0	6.2～7.4	6.0
TGB130-L, H	6.8～8.6	6.8～8.0	6.6

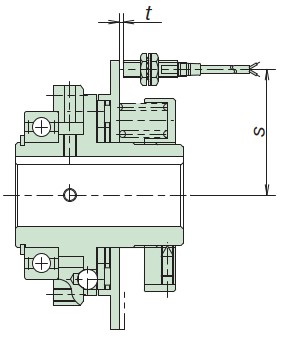

स्थापना आरेख TGE17-50

इकाई: mm
	s		t	आवास आंदोलन
	एसी प्रकार टीजीएस12	डीसी प्रकार टीजीएस08डीएन	t	आवास आंदोलन
TGE17	35.5	34	2.0～2.4	1.6
TGE25	48		2.4～2.8	2.0
TGE35	60		2.8～3.2	2.4
TGE50	80		3.6～4.0	3.2

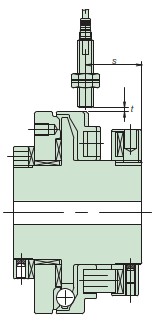

स्थापना आरेख TGX10-70

इकाई: mm
	s		t	प्लेट विस्थापन
	एसी प्रकार टीजीएस12	डीसी प्रकार टीजीएस08डीएन	t	प्लेट विस्थापन
TGX10	28.8	29.9	1.2	1.4
TGX20	27.1	28.3		1.6
TGX35	28.2	29.5		2.0
TGX50	34.4	35.6		2.6
TGX70	33.4	34.5		3.5

टिप्पणी)
शॉक गार्ड से जुड़ा टीजी सेंसर केवल रेडियल दिशा में ही लगाया जा सकता है, जैसा कि बाईं ओर के चित्र में दिखाया गया है।

TGX10-C से 70-C तक की स्थापना का आरेख

TGX10-C से 70-C तक के इंस्टॉलेशन डायग्राम

इकाई: mm
	s	t		प्लेट विस्थापन
	s	एसी प्रकार टीजीएस12	डीसी प्रकार टीजीएस08डीएन	प्लेट विस्थापन
TGX10-C	36.5	2.1～3.3	2.1～2.8	1.3
TGX20-C	45	2.4～3.6	2.4～3.1	1.6
TGX35-C	59	2.7～3.9	2.7～3.4	1.9
TGX50-C	83	3.2～4.4	3.2～3.9	2.4
TGX70-C	105	4.1～5.3	4.1～4.8	3.3

टिप्पणी)
कपलिंग-प्रकार की प्रणालियों से जुड़े टीजी सेंसर के लिए, क्षैतिज अभिविन्यास की अनुशंसा की जाती है, जैसा कि बाईं ओर के चित्र में दिखाया गया है।
यदि आपको रेडियल माउंटिंग की आवश्यकता है तो कृपया हमसे संपर्क करें।

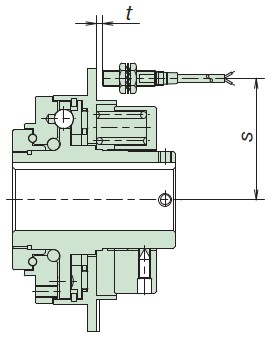

स्थापना आरेख TGF20-90

इकाई: mm
	एसी प्रकार टीजीएस12 डीसी प्रकार TGS8DN		आवास आंदोलन
	s	t	आवास आंदोलन
TGF20	46	1.6～2.0	1.2
TGF30	60	2.2～2.6	1.8
TGF45	78	2.6～3.0	2.2
TGF65	100	3.1～3.5	2.7
TGF90	136	5.4～5.8	5.0
