सर्वो मोटर्स के लिए तकनीकी डेटा रेड्यूसर रेड्यूसर TERVO तकनीकी डेटा
खोखले शाफ्ट प्रकार बिना चाबी विनिर्देश
हाइपॉइड गियर हेड HMTK प्रकार
पावर लॉक के साथ समर्पित खोखला शाफ्ट बिना चाबी के बन्धन की सुविधा देता है, जिससे खोखले शाफ्ट की कार्यक्षमता और भी बढ़ जाती है।
इससे स्थापना और निष्कासन आसान हो जाता है, मशीनरी और उपकरणों में भागों की संख्या कम हो जाती है, और स्थान की बचत होती है।
विशेषताएँ
- - संचालित शाफ्ट पर कुंजी-मार्गों को संसाधित करने की कोई आवश्यकता नहीं है, जिससे भागों की संख्या और स्थापना कार्य कम हो जाता है।
- -चूंकि इसमें कोई कुंजी नहीं है, इसलिए चरण संरेखण की आवश्यकता नहीं है, जिससे रिड्यूसर को स्थापित करना और निकालना आसान हो जाता है।
- - क्योंकि यह एक मजबूत घर्षण बन्धन है, इसलिए इसे ढीला होने या ढीला होने से रोकने के लिए उपायों की आवश्यकता नहीं है, और संचालित शाफ्ट के साथ कोई बैकलैश नहीं है।
- -विशेष शाफ्ट अंत कवर भी उपलब्ध हैं (हाइपॉइड मोटर: 0.2 से 0.4 किलोवाट, 0.75 किलोवाट-1/5 से 1/50 केवल)।

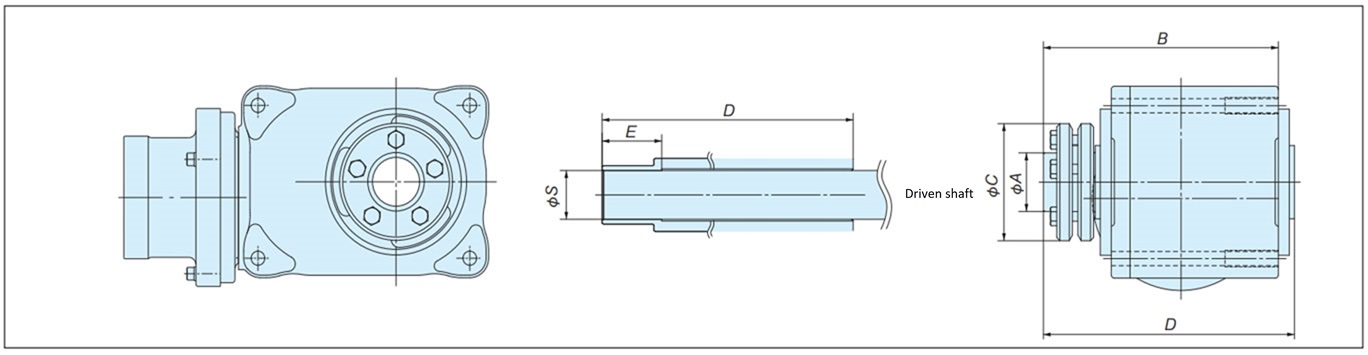

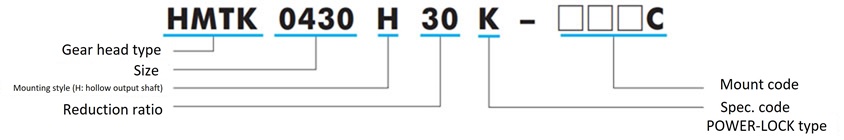

हाइपॉइड गियरहेड विनिर्देश
| आकार | कमी अनुपात | ΦS | ΦA | ΦC | E | D | B | पावर लॉक मॉडल नंबर | बोल्ट का आकार | कसने वाला टॉर्क MA N・m {kgf・m} |
|---|---|---|---|---|---|---|---|---|---|---|
| HMTK02 | 1/5 ～ 1/60 | 20 | 30 | 60 | 31 | 122.5 | 118 | PL030X060SL | M5×18 | 4.9 {0.15} |
| 1/80 ～ 1/200 | 30 | 36 | 72 | 38 | 160 | 150 | PL036X072SL | M6×20 | 11.8 {1.2} | |
| HMTK04 | 1/5 ～ 1/50 | |||||||||
| 1/60 ～ 1/200 | 35 | 44 | 80 | 44 | 188 | 178 | PL044X080SL | M6×20 | 11.8 {1.2} | |
| HMTK075 | 1/5 ～ 1/50 | |||||||||
| 1/60 ～ 1/200 | 45 | 55 | 100 | 45 | 210 | 200 | PL055X100SL | M6×25 | 11.8 {1.2} | |
| HMTK15 | 1/5 ～ 1/80 |
- नोट) हाइपॉइड मोटर खोखले शाफ्ट से जुड़ने वाले चालित शाफ्ट की आयामी सहनशीलता ΦS h6 होनी चाहिए, तैयार लंबाई आयाम E या उससे अधिक होनी चाहिए, और सतह खुरदरापन 12S या उससे कम होना चाहिए। चालित शाफ्ट की तैयार सतह को इस प्रकार सेट करें कि वह E आयाम स्थिति पर हो।
- नोट) समर्पित शाफ्ट अंत कवर 0.2 से 0.4 किलोवाट और 0.75 किलोवाट 1/5 से 1/50 के लिए भी उपलब्ध हैं।
