तकनीकी डेटा रिड्यूसर छोटा गियर मोटर मोटर विनिर्देश
इन्वर्टर से मानक मोटर को लगातार चलाते समय
1. आवृत्ति रेंज
- ・अधिकतम 120Hz. निम्न Hz श्रेणी (निम्न आवृत्ति) में, कृपया इन्वर्टर की सहनशीलता सीमा के भीतर उपयोग करें।
- ・40W, 60W और 90W मॉडल का उपयोग कम आवृत्तियों पर या 60Hz से ऊपर निरंतर संचालन के लिए नहीं किया जा सकता। कृपया हमसे अलग से परामर्श करें।
- • 0.75kW से 5.5kW तक के जापानी मानक मोटर वाले मॉडल मानक मोटर्स हैं जो 6Hz से 60Hz तक निरंतर टॉर्क पर काम कर सकते हैं। अधिक जानकारी के लिए, कृपया नीचे दिए गए जापानी मानक मोटर के निरंतर इन्वर्टर ड्राइविंग संबंधी अनुभाग को देखें।
2. टॉर्क विशेषताएँ

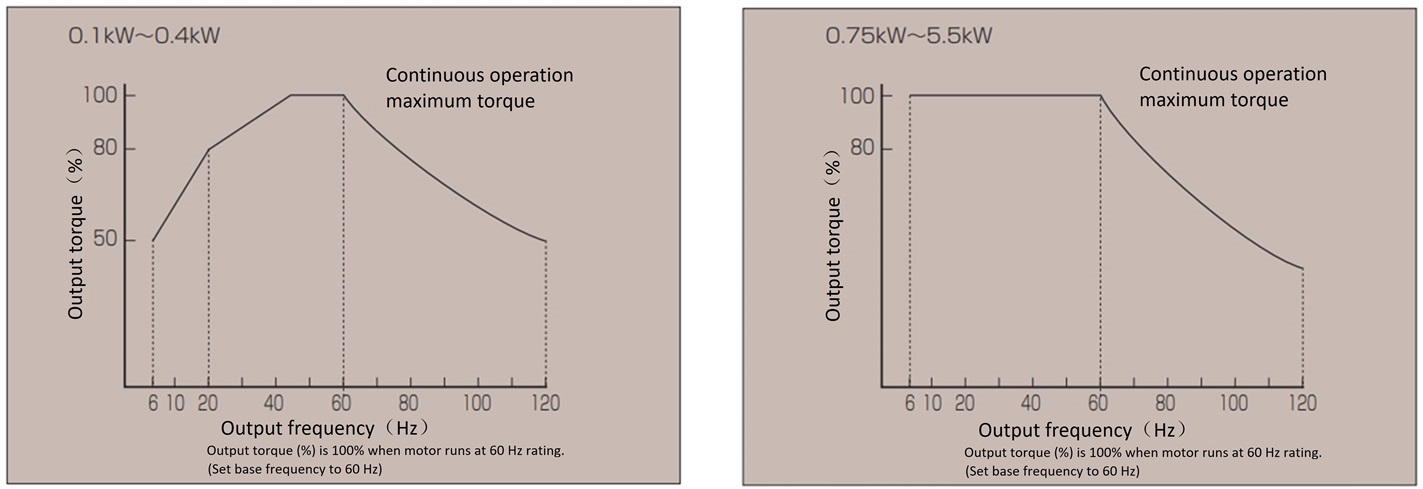

कृपया आवृत्ति और टॉर्क विशेषताओं के लिए नीचे दिए गए आरेख को देखें।
- ・उच्च गति पर, टॉर्क घूर्णन गति के व्युत्क्रमानुपाती घटता है क्योंकि kW स्थिर रहता है। साथ ही, जैसे-जैसे घूर्णन गति बढ़ती है, मोटर का शोर, मोटर पंखे का शोर, रिडक्शन गियर का शोर, कंपन आदि भी बढ़ता है।
- कम गति पर, मोटर की संचालन क्षमता और शीतलन प्रभाव कम हो जाता है, जिसके परिणामस्वरूप तापमान में भारी वृद्धि होती है। नीचे दिए गए चित्र में दिखाए अनुसार मोटर को कम टॉर्क पर चलाएँ।
3. ब्रेक के साथ
- - ब्रेक को एक विशिष्ट शक्ति स्रोत (आवृत्ति, वोल्टेज) की आवश्यकता होती है, इसलिए ब्रेक सर्किट को अलग से संचालित करना आवश्यक है। मानक उत्पाद ब्रेक लीड तारों को मोटर लीड तारों से पेंच करके भेजे जाते हैं, लेकिन पेंच हटाकर उन्हें अलग से जोड़ना आवश्यक है।
- ब्रेक लगाते समय, कृपया गति को 60Hz (1800 r/min) से कम रखें। 60Hz से अधिक गति पर ब्रेक लगाने से लाइनिंग में यांत्रिक क्षति, असामान्य घिसाव और गर्मी उत्पन्न हो सकती है, साथ ही अन्य समस्याएं भी हो सकती हैं, इसलिए हमेशा 60Hz या उससे कम गति पर ही ब्रेक लगाएं।
4. एकल-चरण मोटर और विस्फोट-रोधी मोटर
- एकल-फेज मोटर को इनवर्टर द्वारा नहीं चलाया जा सकता क्योंकि वे कैपेसिटर का उपयोग करते हैं।
इसके अतिरिक्त, विस्फोट-रोधी मोटरों का उपयोग नहीं किया जा सकता, क्योंकि वे उस विद्युत आपूर्ति (आवृत्ति और वोल्टेज) के दायरे से बाहर हैं, जिसके लिए विस्फोट-रोधी प्रमाणीकरण लागू किया गया है।
5. सावधानियां
कम आवृत्तियों और 60Hz से ऊपर, टॉर्क को कम करें जैसा कि ऊपर चित्र में दिखाया गया है।
- - जब 400V श्रेणी की मोटर इन्वर्टर द्वारा संचालित होती है, तो इन्वर्टर स्विचिंग से उत्पन्न उच्च वोल्टेज सर्ज (माइक्रोसर्ज) के प्रभाव के कारण इंसुलेशन ब्रेकडाउन हो सकता है। इसलिए, मोटर के लिए इसे रोकने के उपाय (माइक्रोसर्ज काउंटरमेशर्स) आवश्यक हैं, और मानक 400V श्रेणी की मोटरें माइक्रोसर्ज काउंटरमेशर्स से सुसज्जित होती हैं, भले ही अन्यथा निर्देश न दिए गए हों। हालाँकि, यदि स्तर 1250V से अधिक हो जाता है, तो कृपया इन्वर्टर की तरफ एक सप्रेशन फ़िल्टर या रिएक्टर स्थापित करें।
- - वाणिज्यिक बिजली का उपयोग करने की तुलना में तापमान वृद्धि, शोर और कंपन अधिक होगा।
- मोटर को अधिक गर्म होने से बचाने के लिए, इलेक्ट्रॉनिक थर्मल को सामान्य प्रयोजन मोटर विशेषताओं पर सेट करें या इन्वर्टर और मोटर के बीच थर्मल रिले स्थापित करें।
- 50Hz की आधार आवृत्ति का उपयोग करते समय, आउटपुट टॉर्क उपरोक्त तालिका में दिए गए मान का 0.8 गुना होना चाहिए (केवल 0.1kW से 0.4kW तक)।

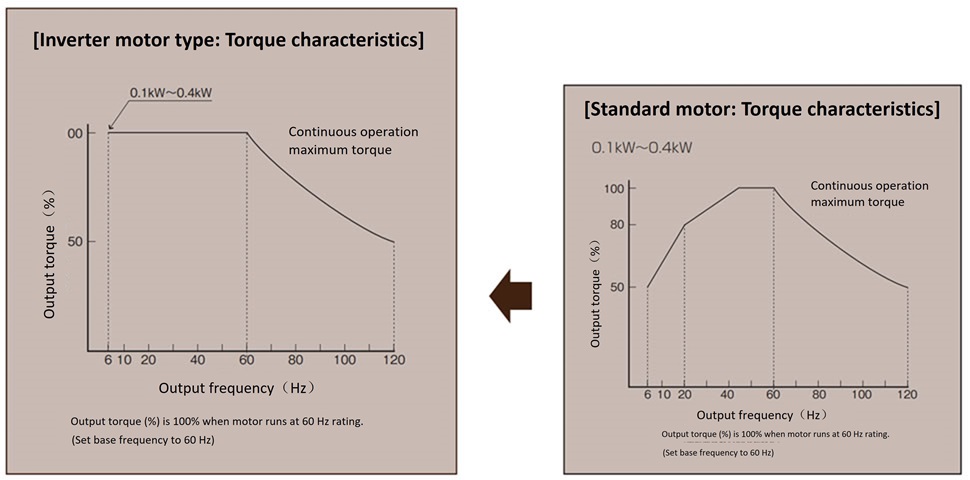

*इन्वर्टर मोटर के साथ
0.1kW से 0.4kW मॉडल के लिए एक इन्वर्टर मोटर विकल्प के रूप में उपलब्ध है।
इन्वर्टर मोटर के साथ [विकल्प कोड: Z, ZV]
यह एक इन्वर्टर-ओनली मोटर है जो इन्वर्टर द्वारा संचालित होने पर 6 से 60 हर्ट्ज की सीमा में स्थिर टॉर्क पर काम कर सकती है।
संगत क्षमता: 0.1kW से 0.4kW मानक मोटर
| शृंखला | वोल्टेज | प्रतीक | मोटर क्षमता | ||
|---|---|---|---|---|---|
| 0.1kW | 0.2kW | 0.4kW | |||
| गियर मोटर हाइपॉइड मोटर क्रोइस मोटर |
200V वर्ग | Z | ○ | ○ | ○ |
| 400V वर्ग | ZV | ○ | ○ | ○ | |
नोट) रेटेड वोल्टेज [0.1kW से 0.4kW: 200V वर्ग = 200/220V 60Hz, 400V वर्ग = 400/440V 60Hz]
*इन्वर्टर मोटर्स के लिए नोट्स
- - 60 से 120 हर्ट्ज पर, विशिष्ट रेंज स्थिर अश्वशक्ति होती है, बिल्कुल एक मानक मोटर की तरह, और आउटपुट टॉर्क सीमित होता है, इसलिए लोड टॉर्क के साथ सावधानी बरतनी चाहिए।
- - इन्वर्टर से मोटर तक इनपुट वोल्टेज सेट करते समय, इन्वर्टर की बेस फ़्रीक्वेंसी और बेस वोल्टेज सेट करें, और इन्वर्टर का आउटपुट वोल्टेज भी इस तरह सेट करें कि वह नेमप्लेट पर दिए गए वोल्टेज और फ़्रीक्वेंसी से मेल खाए। (इन्वर्टर मोटर के लिए, बेस फ़्रीक्वेंसी 60Hz होनी चाहिए।) इसके अलावा, बिना इन्वर्टर के इन्वर्टर मोटर को सीधे जोड़ने से बचें, क्योंकि इससे वोल्टेज में उतार-चढ़ाव के कारण करंट वैल्यू में भारी वृद्धि हो सकती है। (यह परीक्षण रन या आपात स्थिति जैसे अल्पकालिक संचालन पर लागू नहीं होता है।) यह घटना 50Hz पर विशेष रूप से ध्यान देने योग्य होती है।
- - इन्वर्टर बेस आवृत्ति 60Hz होनी चाहिए।
- ・यदि कम आवृत्ति पर 100% टॉर्क की आवश्यकता है, तो आवश्यकतानुसार टॉर्क बूस्ट लगाने के लिए इन्वर्टर का उपयोग करें। अत्यधिक टॉर्क बूस्ट लगाकर लंबे समय तक लगातार चलाने से बचें, क्योंकि इससे ओवरहीटिंग हो सकती है।
- ・मोटर घूर्णन गति और आवृत्ति के आधार पर प्रतिध्वनि उत्पन्न कर सकता है। लगातार संचालन करते समय, अनुनाद आवृत्ति से बचने के लिए इन्वर्टर वाहक आवृत्ति सेटिंग्स बदलें।
- - जब लोड हल्का हो, जैसे कि परीक्षण के दौरान, कम आवृत्तियों पर धारा का मान ज़्यादा हो सकता है। यह मोटर की विशेषताओं के कारण होता है और असामान्य नहीं है। इन्वर्टर सेटिंग्स (टॉर्क बूस्ट कम करना, V/F अनुपात कम करना, टॉर्क वेक्टर नियंत्रण) बदलकर धारा के मान को कम किया जा सकता है।
- मोटर को अधिक गर्म होने से बचाने के लिए, इलेक्ट्रॉनिक थर्मल को इन्वर्टर मोटर विशेषताओं पर सेट करें या इन्वर्टर और मोटर के बीच थर्मल रिले स्थापित करें।
- यदि ब्रेक लगा हुआ है, तो कृपया वायरिंग आरेख देखें। ब्रेक को तेज़ गति (60Hz या उससे अधिक) पर चलाने से यांत्रिक क्षति या ब्रेक लाइनिंग में असामान्य घिसाव हो सकता है, इसलिए इसे 60Hz या उससे कम पर चलाना सुनिश्चित करें।
इन्वर्टर का उपयोग करके जापानी मानक मोटर लगातार चलाते समय
संगत क्षमता: 0.75kW से 5.5kW तक जापानी मानक मोटर
1. टॉर्क विशेषताएँ

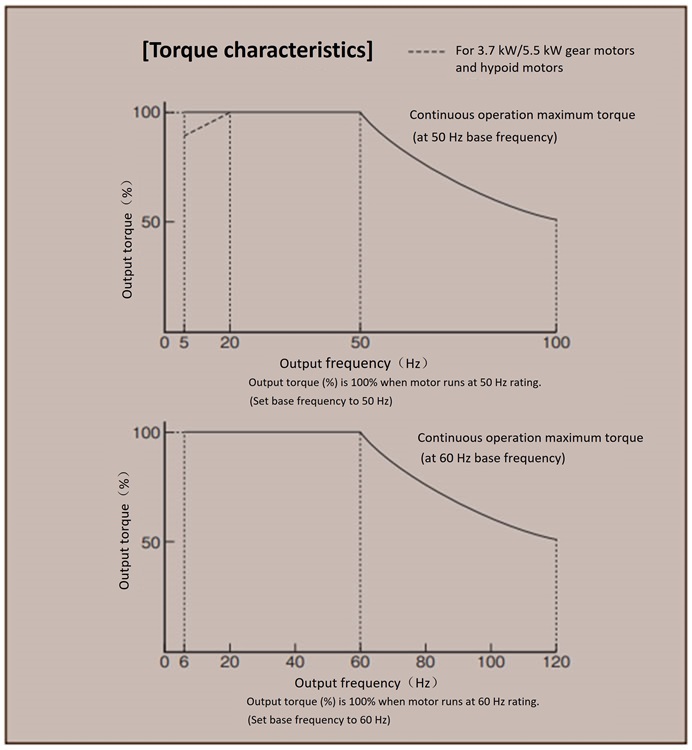

कृपया आवृत्ति और टॉर्क विशेषताओं के लिए दाईं ओर दिए गए आरेख को देखें।
- ・उच्च गति पर, टॉर्क घूर्णन गति के व्युत्क्रमानुपाती घटता है क्योंकि kW स्थिर रहता है। साथ ही, जैसे-जैसे घूर्णन गति बढ़ती है, मोटर का शोर, मोटर पंखे का शोर, रिडक्शन गियर का शोर, कंपन आदि भी बढ़ता है।
- - कम गति पर, मोटर की परिचालन दक्षता और शीतलन प्रभाव कम हो जाता है, जिसके परिणामस्वरूप तापमान में भारी वृद्धि होती है।
2. ब्रेक के साथ
- - ब्रेक को एक विशिष्ट शक्ति स्रोत (आवृत्ति, वोल्टेज) की आवश्यकता होती है, इसलिए ब्रेक सर्किट को अलग से संचालित करना आवश्यक है। मानक उत्पाद ब्रेक लीड तारों को मोटर लीड तारों से पेंच करके भेजे जाते हैं, लेकिन पेंच हटाकर उन्हें अलग से जोड़ना आवश्यक है।
- -ब्रेक लगाते समय, 60Hz (1800 r/min) या उससे कम पर ब्रेक लगाएं।
60 हर्ट्ज़ या उससे अधिक की उच्च गति पर ब्रेकिंग करने से लाइनिंग में यांत्रिक क्षति, असामान्य घिसाव और गर्मी उत्पन्न हो सकती है, और अन्य समस्याएं हो सकती हैं, इसलिए सुनिश्चित करें कि आप 60 हर्ट्ज़ या उससे कम पर ही संचालन करें।
3. सावधानियां
- - 60 हर्ट्ज बेस के साथ 60 से 120 हर्ट्ज पर, तथा 50 हर्ट्ज बेस के साथ 50 से 100 हर्ट्ज पर, विशिष्ट रेंज स्थिर अश्वशक्ति होती है, बिल्कुल एक मानक मोटर की तरह, तथा आउटपुट टॉर्क सीमित होता है, इसलिए लोड टॉर्क के साथ सावधानी बरतनी चाहिए।
- - इन्वर्टर से मोटर तक इनपुट वोल्टेज सेट करते समय, इन्वर्टर की बेस फ्रीक्वेंसी और बेस वोल्टेज सेट करें, और इन्वर्टर के आउटपुट वोल्टेज को इस तरह सेट करना सुनिश्चित करें कि यह नेमप्लेट पर वोल्टेज और फ्रीक्वेंसी से मेल खाए।
- ・यदि कम आवृत्ति पर 100% टॉर्क की आवश्यकता है, तो आवश्यकतानुसार टॉर्क बूस्ट लगाने के लिए इन्वर्टर का उपयोग करें। अत्यधिक टॉर्क बूस्ट लगाकर लंबे समय तक लगातार चलाने से बचें, क्योंकि इससे ओवरहीटिंग हो सकती है।
- ・मोटर घूर्णन गति और आवृत्ति के आधार पर प्रतिध्वनि उत्पन्न कर सकता है। लगातार संचालन करते समय, अनुनाद आवृत्ति से बचने के लिए इन्वर्टर वाहक आवृत्ति सेटिंग्स बदलें।
- - जब लोड हल्का हो, जैसे कि परीक्षण के दौरान, कम आवृत्तियों पर धारा का मान ज़्यादा हो सकता है। यह मोटर की विशेषताओं के कारण होता है और असामान्य नहीं है। इन्वर्टर सेटिंग्स (टॉर्क बूस्ट कम करना, V/F अनुपात कम करना, टॉर्क वेक्टर नियंत्रण) बदलकर धारा के मान को कम किया जा सकता है।
- - मोटर को अधिक गर्म होने से बचाने के लिए, इन्वर्टर और मोटर के बीच इलेक्ट्रॉनिक थर्मल रिले या इसी तरह का उपकरण स्थापित करें।
- - जब 400V श्रेणी की मोटर इन्वर्टर द्वारा संचालित होती है, तो इन्वर्टर स्विचिंग से उत्पन्न उच्च वोल्टेज सर्ज (माइक्रोसर्ज) के प्रभाव के कारण इंसुलेशन ब्रेकडाउन हो सकता है। इसलिए, मोटर के लिए इसे रोकने के उपाय (माइक्रोसर्ज काउंटरमेशर्स) आवश्यक हैं, और मानक 400V श्रेणी की मोटरें माइक्रोसर्ज काउंटरमेशर्स से सुसज्जित होती हैं, भले ही अन्यथा निर्देश न दिए गए हों। हालाँकि, यदि स्तर 1250V से अधिक हो जाता है, तो कृपया इन्वर्टर की तरफ एक सप्रेशन फ़िल्टर या रिएक्टर स्थापित करें।
- - वाणिज्यिक बिजली का उपयोग करने की तुलना में तापमान वृद्धि, शोर और कंपन अधिक होगा।
