तकनीकी डेटा टॉप चेन चयन
यदि आप चयन प्रक्रिया और महत्वपूर्ण बिंदु देखना चाहते हैं, तो कृपया नीचे आगे बढ़ें।
यदि आप किसी उत्पाद श्रृंखला को सीमित करना या अस्थायी रूप से चुनना चाहते हैं,
कृपया यहां क्लिक करें।
यदि आपकी उपयोग शर्तें तय हो गई हैं और आप विस्तृत चयन चाहते हैं,
कृपया यहां क्लिक करें।
स्नैप कवर चेन का चयन
1-1. चेन का आकार निर्धारित करना
1-1-1. स्वीकार्य भार की जाँच करें
कृपया जांच लें कि प्रति लिंक लोड तालिका 1 में स्वीकार्य लोड के भीतर है।
1-1-2. चेन पर लगने वाले तनाव की गणना
- F = चेन पर कार्यरत अधिकतम तनाव kN{kgf}
- m1 = परिवहनित सामग्री का द्रव्यमान (किलोग्राम/मी)
- m2 = अनुमानित श्रृंखला द्रव्यमान (किग्रा / मी)

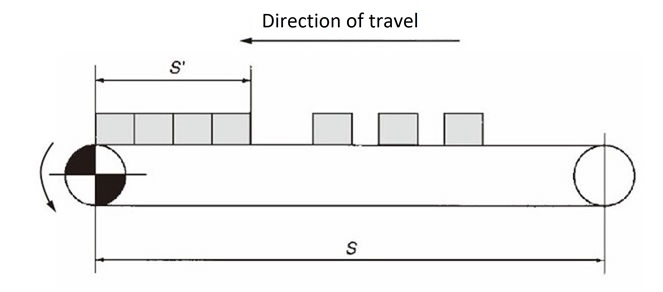

- S = स्थानांतरण दूरी (स्प्रोकेट केंद्र दूरी) (मी)
- S' = फिसलकर जमा हुई वस्तु की लंबाई (मीटर)
- μ1 = चेन और रेल के बीच घर्षण गुणांक [वाहक पक्ष] (तालिका 2 देखें)
- μ2 = चेन और रेल के बीच घर्षण गुणांक [वापसी मार्ग] (तालिका 3 देखें)
- μ3 = परिवहन की गई वस्तु और चेन के बीच घर्षण गुणांक (तालिका 4 देखें)
- P = आवश्यक शक्ति (kW)
- V = चेन गति (मी/मिनट)
- K = वेग कारक (तालिका 5 देखें)
- ηनोट) = ड्राइव यूनिट की यांत्रिक ट्रांसमिशन दक्षता
- G = गुरुत्वाकर्षण त्वरण 9.80665m/s 2
नोट: कृपया ट्रांसमिशन यांत्रिक दक्षता निर्धारित करने के लिए उपयोग की जाने वाली ड्राइव इकाई की जांच करें।
तालिका 2. चेन और रेल के बीच रोलिंग घर्षण गुणांक (μ1)
| कोई स्नेहन नहीं | स्नेहन के साथ |
|---|---|
| 0.21 | 0.14 |
तालिका 4. संचरित वस्तु और चेन (प्लास्टिक कवर) के बीच गतिशील घर्षण गुणांक (μ3)
| परिवहन की जाने वाली वस्तु की सामग्री | राल कवर सामग्री |
|---|---|
| मानक श्रृंखला चालकता विनिर्देश |
|
| स्टील के डिब्बे एल्यूमीनियम डिब्बे |
0.25 |
| पेपर पैक | 0.3 |
| कांच की बोतल | 0.22 |
| प्लास्टिक के कंटेनर | 0.25 |
| औद्योगिक उत्पाद (धातु) | 0.25 |
नोट: बिना स्नेहन के
तालिका 1. स्नैप कवर चेन भार वहन क्षमता
| विनिर्देश | स्वीकार्य भार kN{kgf}/1 लिंक | |||||
|---|---|---|---|---|---|---|
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
| मानक श्रृंखला NP श्रृंखला लैम्डा विनिर्देश |
0.03 {3} |
0.05 {5} |
0.07 {7} |
0.10 {10} |
0.15 {15} |
0.25 {25} |
| SS श्रृंखला | 0.03 {3} |
0.05 {5} |
0.06 {6} |
0.09 {9} |
0.15 {15} |
0.25 {25} |
तालिका 3. चेन (प्लास्टिक कवर) और रेल के बीच घर्षण गुणांक (μ2)
| राल कवर सामग्री | रेल सामग्री | |
|---|---|---|
| स्टेनलेस स्टील | अति उच्च आणविक भार POLYETHYLENE |
|
| मानक श्रृंखला चालकता विनिर्देश |
0.25 | 0.25 |
नोट: बिना स्नेहन के
तालिका 5. वेग कारक (K)
| चेन की गति मीटर/मिनट | वेग गुणांक K |
|---|---|
| 15 या उससे कम | 1 |
| 15 ～ 30 | 1.2 |
| 30 ～ 50 | 1.4 |
| 50 ～ 60 | 1.6 |
[गणना सूत्र]
・एसआई इकाइयाँ (kN)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3 ・ G 1000
- गुरुत्वाकर्षण इकाई (किलोग्राम)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3[उपलब्धता जांचें]
तालिका 5 में गति कारक (K) द्वारा श्रृंखला पर कार्यरत अधिकतम तनाव (F) को गुणा करें और जांचें कि क्या निम्नलिखित सूत्र संतुष्ट है।
एकल-पंक्ति उपयोग के मामले में
F × K ≦ अधिकतम अनुमेय भार
निजो उपयोग के मामले में
0.6F × K ≦ अधिकतम अनुमेय भार
1-2. आवश्यक शक्ति की गणना
・एसआई इकाइयाँ (kN)
P = F・V 60 × η
- गुरुत्वाकर्षण इकाई (किलोग्राम)
P = F・V 6120 × η
