प्लास्टिक रोलर टेबल का चयन
अपनी परिवहन स्थितियों के लिए सबसे उपयुक्त प्लास्टिक रोलर टेबल और रेल का चयन करने के लिए नीचे दिए गए चरणों का पालन करें।
- 1. परिवहन की स्थिति की जाँच करें
- 2. चेन प्रकार का चयन
- 3. चेन आकार का चयन
- 4. आवश्यक शक्ति की गणना
चरण 1. परिवहन की स्थिति की जाँच करें
परिवहन की स्थिति की जाँच करें.
परिवहन स्थिति पुष्टिकरण आइटम
| 1. परिवहन की गई वस्तुएँ | (1)सामग्री |
|---|---|
| (2) प्रति टुकड़ा द्रव्यमान (ग्राम/टुकड़ा) | |
| (3) आयाम (लंबाई x चौड़ाई) मिमी | |
| 2. परिवहन मार्ग | (1) परिवहन लेआउट |
| (2) कन्वेयर लंबाई मीटर | |
| (3) अंतरिक्ष मीटर | |
| 3. परिवहन की शर्तें | (1) परिवहन राशि / मिनट |
| (2) स्थानांतरण अंतराल मिमी | |
| (3) कन्वेयर गति मीटर/मिनट | |
| 4.उपयोग वातावरण | (1) तापमान ℃ |
| (2) संक्षारक स्थितियां जैसे रसायन, पानी और आर्द्रता (विभिन्न तरल पदार्थों के लिए संक्षारण प्रतिरोध देखें) (यदि लागू हो, तो तरल का नाम) |
2-(4) परिवहन लेआउट और अन्य नोट्स
चरण 2. चेन प्रकार का चयन करें
एसटी प्रकार... इसका उपयोग तब किया जाता है जब परिवहन की जाने वाली वस्तु को क्षैतिज रूप से स्थानांतरित करने की आवश्यकता होती है (क्षैतिज लोडिंग या अनलोडिंग)।
आरटी प्रकार: इसका उपयोग तब किया जाता है जब परिवहन की जाने वाली वस्तुओं का पार्श्व स्थानांतरण संभव न हो (प्रत्यक्ष लोडिंग/प्रत्यक्ष अनलोडिंग)। (हालाँकि, पार्श्व स्थानांतरण तब संभव है जब परिवहन की जाने वाली वस्तुएँ पैलेट या बक्सों जैसी बड़ी वस्तुएँ हों।)
चरण 3. चेन का आकार निर्धारित करें
तालिका 1 के आधार पर प्लास्टिक रोलर टेबल के लिए चेन आकार का चयन करें। परिवहन किए गए आइटम द्वारा चयन तालिका और तालिका 2. प्लास्टिक रोलर टेबल के एसटी और आरटी प्रकार के लिए परिवहन क्षमता तालिका।
नोट) घिसाव पट्टी के बारे में जानकारी के लिए कृपया घिसाव पट्टी अनुभाग देखें।
तालिका 1. परिवहन की गई वस्तु के आयामों के आधार पर चयन तालिका
| चेन का आकार | परिवहन की गई वस्तु का आयाम (मिमी) |
|---|---|
| 300 श्रृंखला | 30 या अधिक |
| 400 श्रृंखला | 44 या अधिक |
| 500 श्रृंखला | 55 और उससे अधिक |
| 600 श्रृंखला | 66 या अधिक |
नोट: परिवहन की जाने वाली वस्तु के आयाम, वस्तु के निचले आयाम को दर्शाते हैं। कृपया ध्यान दें कि परिवहन की जाने वाली वस्तु के आयाम, निचले आयाम और ऊँचाई के बीच के संतुलन के आधार पर भिन्न होंगे, इसलिए कृपया इसे केवल एक दिशानिर्देश के रूप में उपयोग करें।

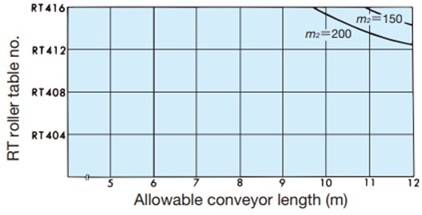

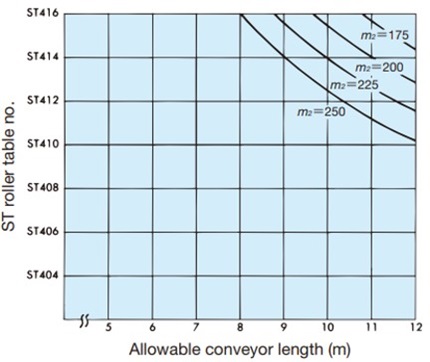

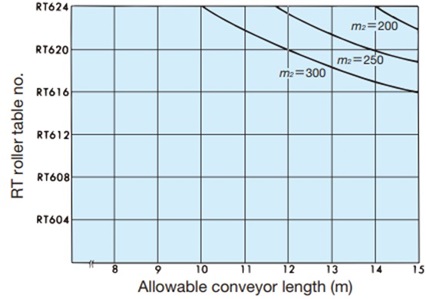

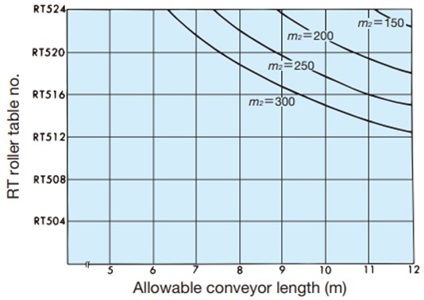

तालिका 2. एसटी और आरटी प्रकार के प्लास्टिक रोलर टेबलों की संवहन क्षमता
| तालिका कैसे पढ़ें: ST प्रकार | तालिका कैसे पढ़ें: RT प्रकार | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
m 2 = 300 किग्रा/m 2जब कन्वेयर की लंबाई 10 मीटर है, ST504 से ST514 m 2 = भार द्रव्यमान (kg/m 2) = परिवहन की गई वस्तु का भार (kg) परिवहन की गई वस्तु का आधार क्षेत्रफल (m 2) ST300
ST400
ST500
|
m 2 = 300 किग्रा/m 2जब कन्वेयर की लंबाई 10 मीटर है, ST504 से ST514 m 2 = भार द्रव्यमान (kg/m 2) = परिवहन की गई वस्तु का भार (kg) परिवहन की गई वस्तु का आधार क्षेत्रफल (m 2) RT300
RT400
RT500
RT600
|

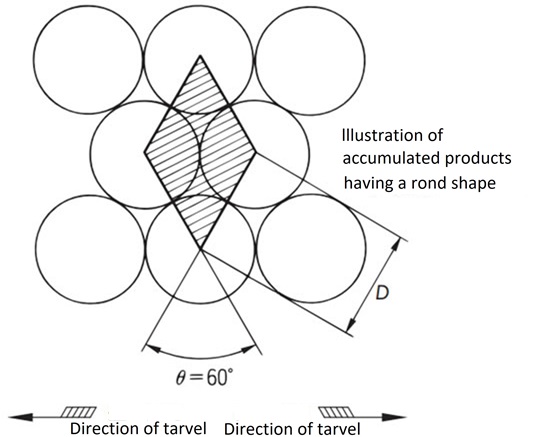

・भार द्रव्यमान m2 (kg/m 2) की गणना कैसे करें (गोल वस्तुओं के लिए)
m2 = भार द्रव्यमान (kg/m 2) = परिवहन की गई वस्तु का भार (kg) परिवहन की गई वस्तु का आधार क्षेत्रफल (m 2)
m2 = ω × 106 D2sin60° (kg/m2)
- m2: लोडिंग द्रव्यमान (किग्रा/m 2)
- ω: एक परिवहनित वस्तु का द्रव्यमान (किलोग्राम)
- D: परिवहन की जाने वाली वस्तु का बाहरी व्यास (mm)
उदाहरण: 350ml कैन (बाहरी व्यास Φ66, 0.37 किग्रा/कैन)
m2 = 0.37 × 106 662 × sin60° = 98kg/m2
चरण 4. आवश्यक शक्ति की गणना करें
आवश्यक शक्ति की गणना निम्नलिखित सूत्र का उपयोग करके की जाती है:
kW = X・(m1 + m2・H)・S・v 5565・η
- kW = आवश्यक शक्ति
- m1 = अनुमानित श्रृंखला द्रव्यमान (किग्रा/मी)
- m2 = लोडिंग द्रव्यमान (किग्रा/m 2)
- H = संवहन चौड़ाई [प्रभावी चौड़ाई] (मी)
- S = केंद्र दूरी (मी)
v = चेन गति (मी/मिनट)
ηनोट) = ड्राइव यूनिट की यांत्रिक ट्रांसमिशन दक्षता
X = स्नेहन गुणांक (घर्षण गुणांक से भ्रमित न हों)
- ・जब चेन बॉडी को लुब्रिकेट किया जाता है, तो X = 0.3
- ・चेन बॉडी स्नेहन के बिना: X = 0.4
नोट: कृपया ट्रांसमिशन यांत्रिक दक्षता निर्धारित करने के लिए उपयोग की जाने वाली ड्राइव इकाई की जांच करें।
