तकनीकी डेटा टॉप चेन हैंडलिंग

4-1. स्प्रोकेट को संभालना

प्लास्टिक मॉड्यूलर चेन के साथ उपयोग किए जाने वाले ड्राइव और संचालित शाफ्ट के लिए, विशेष मामलों (चौड़ाई अनुसार ढाला गया प्रकार, TOD के लंबवत, आदि) को छोड़कर, आमतौर पर वर्गाकार शाफ्ट की सिफारिश की जाती है।

तापमान में परिवर्तन के साथ चेन फैलती और सिकुड़ती है, इसलिए स्प्रोकेट को स्वतंत्र रूप से स्थापित किया जाता है ताकि वे चौड़ाई की दिशा में पार्श्व रूप से गति कर सकें।

हालांकि, चेन को घुमावदार होने से रोकने के लिए, ड्राइव और संचालित शाफ्ट दोनों के केंद्र में एक (या दो) स्प्रोकेट को एक सेट स्क्रू या सेट कॉलर और एक हेक्स सॉकेट बोल्ट के साथ सुरक्षित किया जाता है।

वर्गाकार शाफ्ट पर स्प्रोकेट स्थापित करते समय, सही अभिविन्यास और दांत की स्थिति सुनिश्चित करने के लिए मुद्रांकन और उत्कीर्णन का उपयोग मार्गदर्शक के रूप में करें।

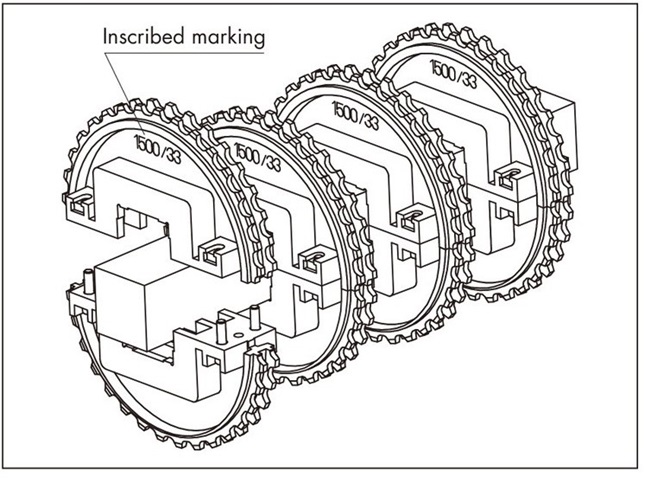

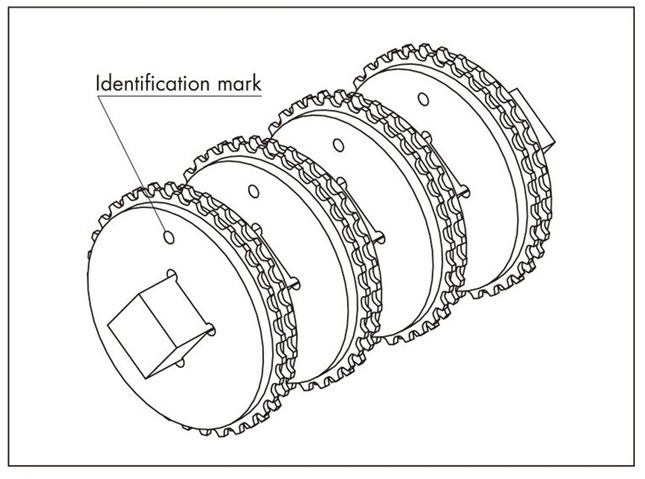

4-1-1. स्प्रोकेट चरण संरेखण

कृपया मुद्रांकन और चिह्नों को संरेखित करके इसे शाफ्ट पर स्थापित करें।

4-1-2. श्रृंखला विस्तार और संकुचन

प्लास्टिक मॉड्यूलर चेन रेजिन से बनी होती हैं, इसलिए वे तापमान परिवर्तन के साथ फैलती और सिकुड़ती हैं।

श्रृंखला का रैखिक विस्तार गुणांक 20°C पर लगभग 12 x 10^-5 (/°C) है।

नाममात्र चौड़ाई (⊿W) के विस्तार की मात्रा की गणना निम्नलिखित सूत्र का उपयोग करके की जा सकती है।

⊿W = चेन नाममात्र चौड़ाई × (परिवेश तापमान - 20) × 12 × 10^-5

4-1-3. स्प्रोकेट को ठीक करना

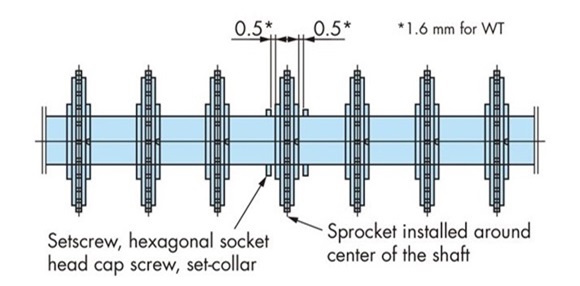

चेन और कन्वेयर के बीच रैखिक विस्तार में अंतर को अवशोषित करने के लिए, और चेन और स्प्रोकेट के बीच स्थापना त्रुटियों को अवशोषित करने के लिए स्प्रोकेट को शाफ्ट पर शिथिल रूप से फिट किया जाता है, लेकिन चेन को घुमावदार होने से रोकने के लिए, केंद्र के पास एक स्प्रोकेट के दोनों ओर लगभग 0.5 मिमी (डब्ल्यूटी के लिए 1.6 मिमी) का अंतर छोड़ा जाता है, और वहां सेट स्क्रू, हेक्स सॉकेट बोल्ट और सेट कॉलर लगाए जाते हैं।

4-1-4. चेन लगाना

स्प्रोकेट पिच को निर्दिष्ट माउंटिंग पिच से मिलाएं और इसके चारों ओर चेन लपेटें।
