तकनीकी डेटा टॉप चेन हैंडलिंग

4-2. स्प्रोकेट, शाफ्ट और बेयरिंग इकाइयों का चयन

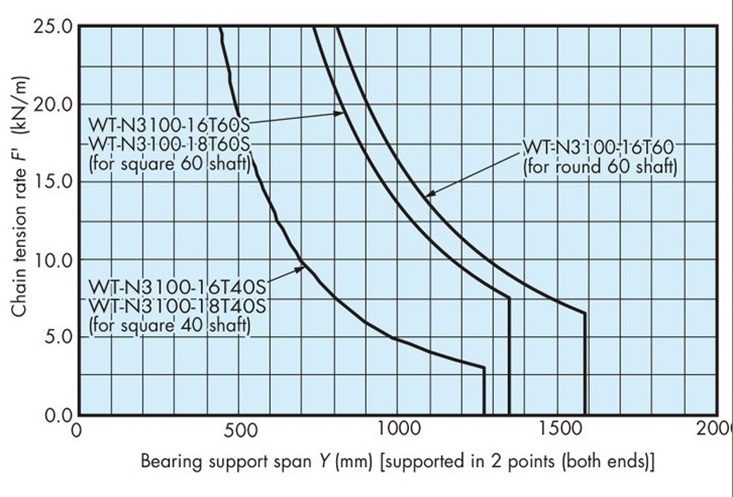

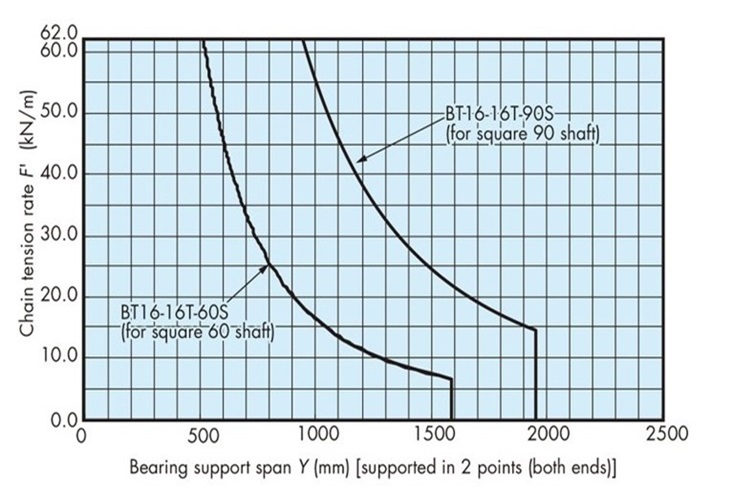

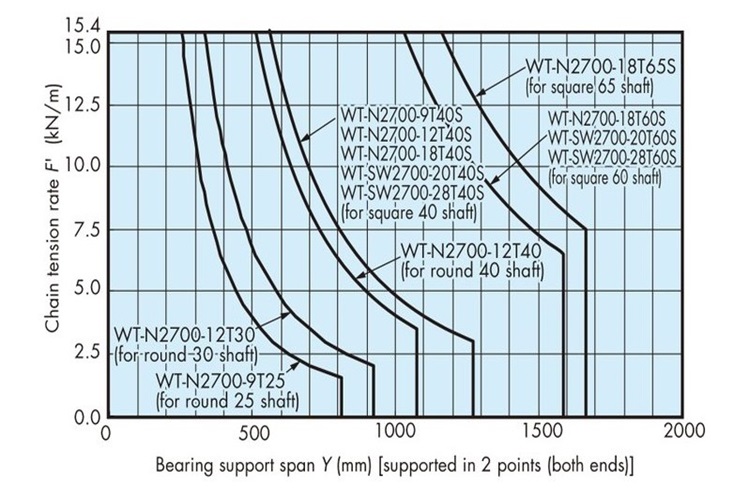

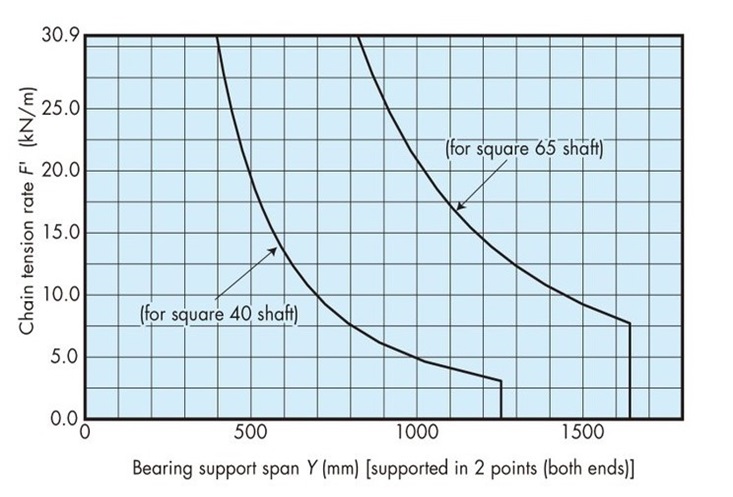

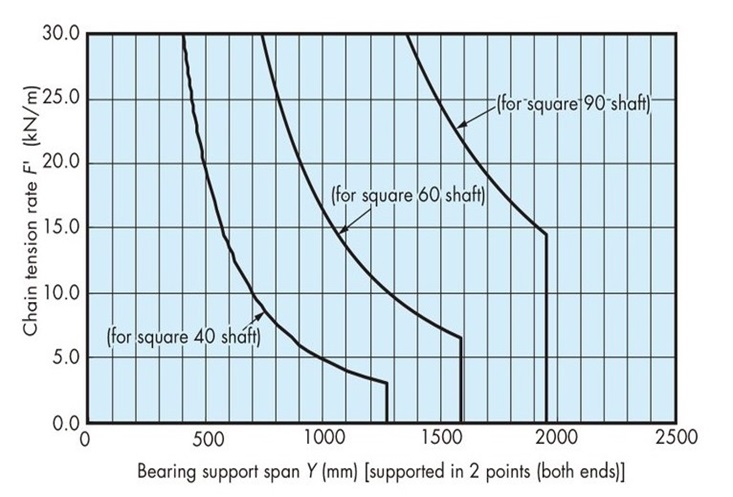

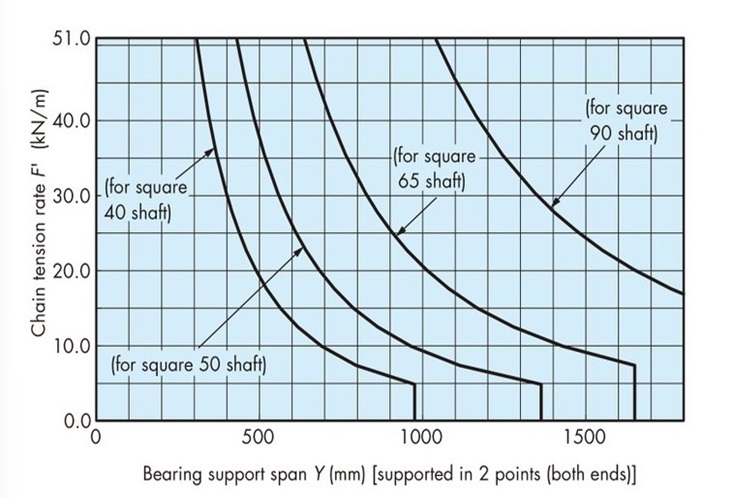

नीचे दी गई तालिका 10 से 24 में "शाफ्ट अनुमेय भार ग्राफ" और "शाफ्ट विनिर्देश और सामान्यतः प्रयुक्त बेयरिंग इकाइयां" (उत्पाद पृष्ठ देखें) से अपनी परिचालन स्थितियों के अनुरूप शाफ्ट, बेयरिंग और स्प्रोकेट का चयन करें।

नोट: चेन की चौड़ाई के प्रति मीटर पर लगाया गया तनाव F', प्रयुक्त बेयरिंग (बेयरिंग का आंतरिक व्यास) पर निर्भर करता है।

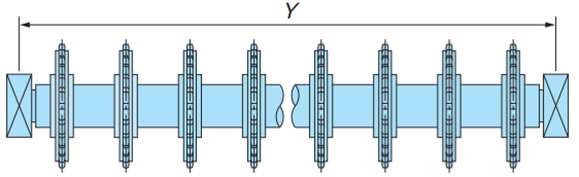

श्रृंखला की चौड़ाई के प्रति मीटर लागू तनाव F' और असर इकाई समर्थन अवधि के बीच संबंध

1) बेयरिंग सपोर्ट स्पैन Y और चेन चौड़ाई X के बीच संबंध 40, 50 और 60 वर्ग शाफ्ट के लिए है।
कृपया दिशानिर्देश के रूप में "Y = X + 150 (मिमी)" का उपयोग करें।

नोट) ऑपरेटिंग तापमान रेंज: -20 से 80°C

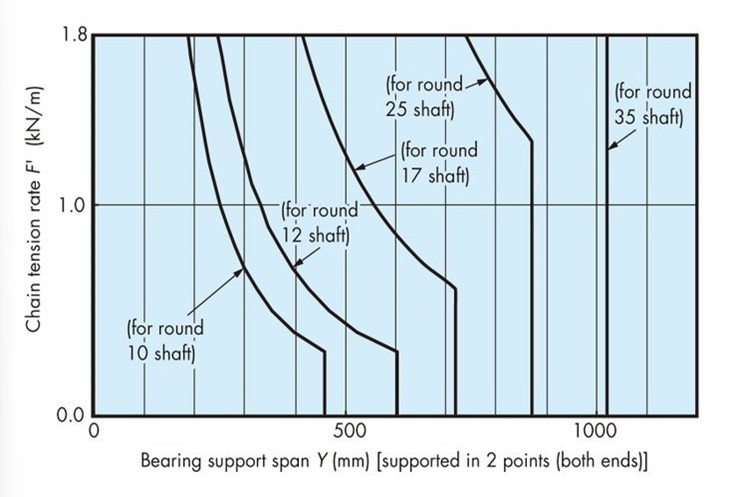

तालिका 10. WT0405-W प्रकार/शाफ्ट अनुमेय भार ग्राफ

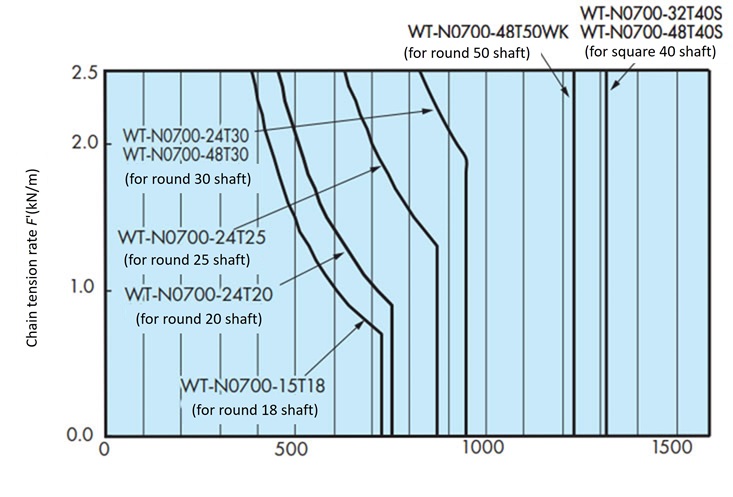

तालिका 11. WT0705-W प्रकार/शाफ्ट अनुमेय भार ग्राफ

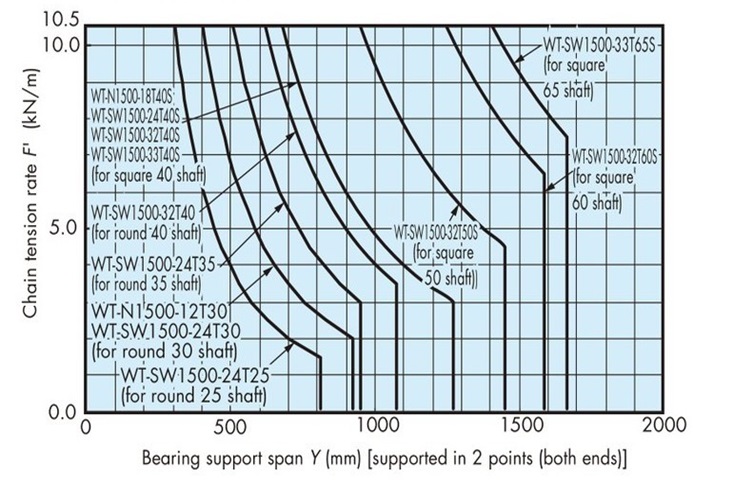

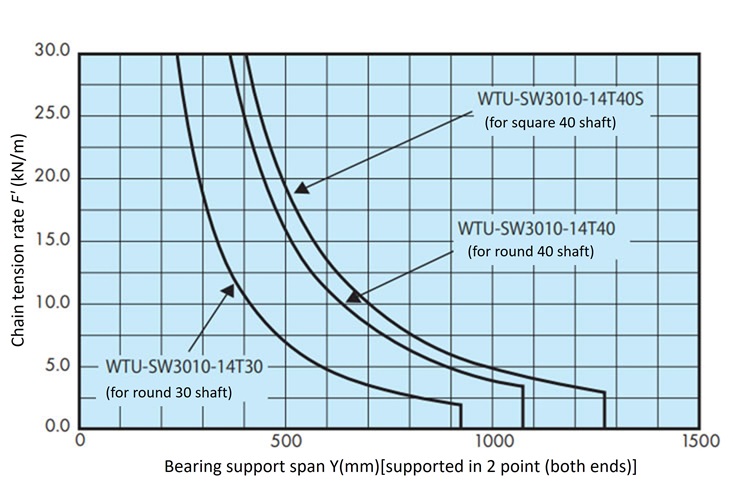

तालिका 12. BT5, WT1500, WT1510, 3000 श्रृंखला/शाफ्ट अनुमेय भार ग्राफ

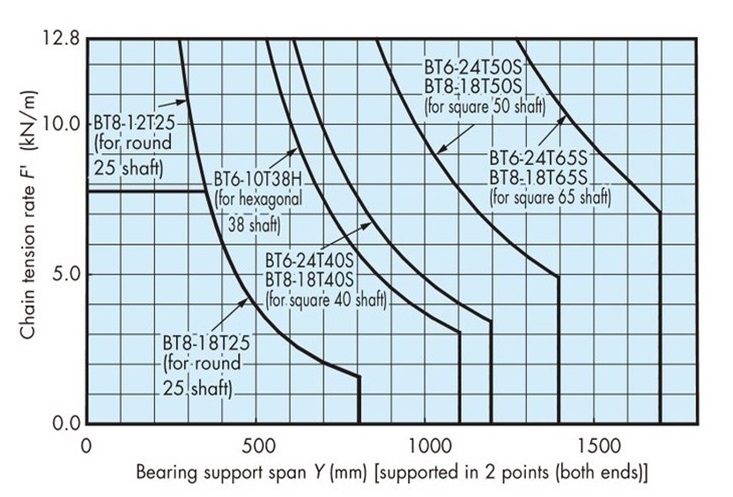

तालिका 13. BT6 और BT8 प्रकार/शाफ्ट अनुमेय भार ग्राफ

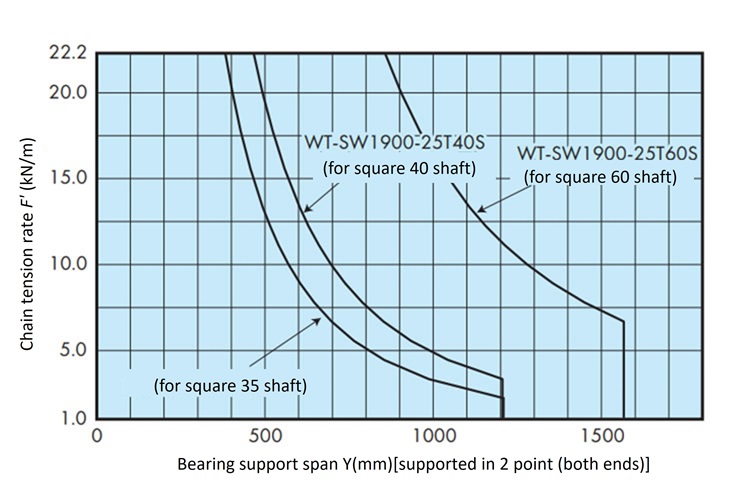

तालिका 14. WT1907-K प्रकार/शाफ्ट अनुमेय भार ग्राफ

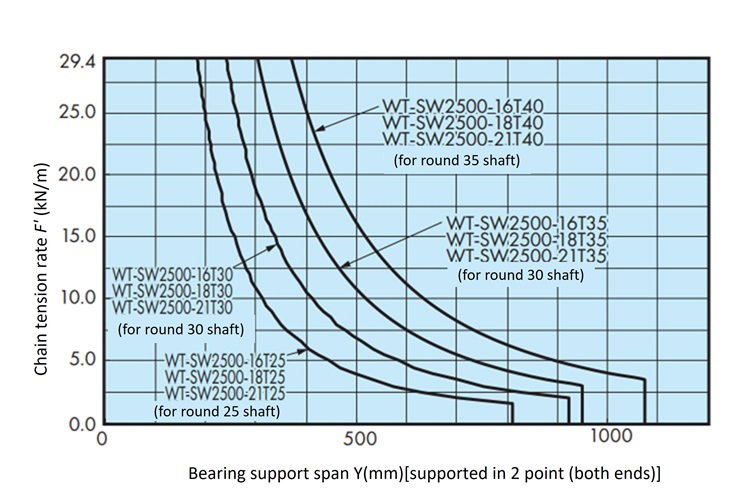

तालिका 15. WT2500 श्रृंखला/शाफ्ट अनुमेय भार ग्राफ

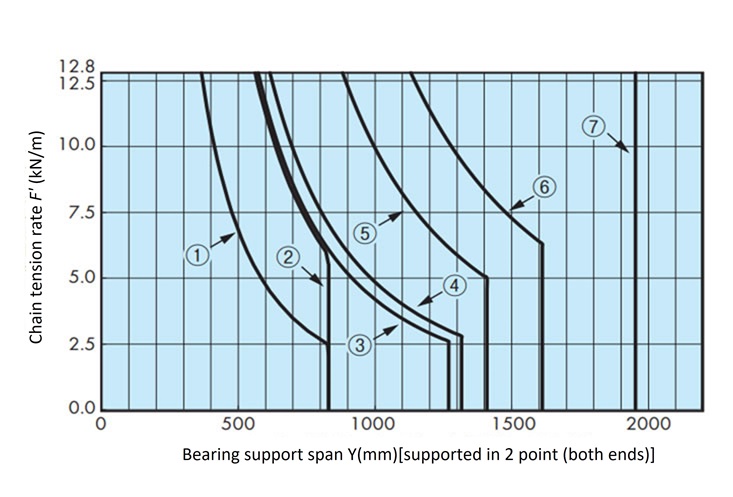

तालिका 16. WT2250, WT2510, WT2520, BTC8S/शाफ्ट अनुमेय भार ग्राफ

(1) डब्ल्यूटी-एसडब्ल्यू2250-16टी30
डब्ल्यूटी-एसडब्ल्यू2510-18टी30
(राउंड 30 शाफ्ट के लिए)
(2) डब्ल्यूटी-एसडब्ल्यू2250-16टी40
डब्ल्यूटी-एसडब्ल्यू2510-18टी40
डब्ल्यूटी-एन2520-18टी40
(राउंड 40 शाफ्ट के लिए)
(3) डब्ल्यूटी-एन2520-18टी38एस
(वर्ग 38.1 शाफ्ट के लिए)
(4) डब्ल्यूटी-एन2520-18टी40एस
डब्ल्यूटी-एसडब्ल्यू2250-16टी40एस
डब्ल्यूटी-एसडब्ल्यू2510-18टी40एस
(स्क्वायर 40 शाफ्ट के लिए)
