तकनीकी डेटा टॉप चेन चयन
इस पृष्ठ के उत्तरार्द्ध में निम्नलिखित चयन उदाहरण भी प्रस्तुत किये गये हैं:
(मुख्य पाठ तक स्क्रॉल करने के लिए प्रत्येक आइटम पर क्लिक करें।)
- *WT0700 श्रृंखला चयन उदाहरण
- *WT1500 श्रृंखला, WT1510 श्रृंखला, BTN5 प्रकार चयन उदाहरण
- *WT2525VG-K प्रकार चयन उदाहरण
- *WT1515F-W और WT1516F-W मॉडल का चयन उदाहरण
- *WT3816-K प्रकार चयन उदाहरण
प्लास्टिक मॉड्यूलर चेन (चौड़ी) का चयन उदाहरण
चरण 1. परिवहन की स्थिति की जाँच करें
- - परिवहन चौड़ाई: लगभग 600 मिमी
- ・कन्वेयर कन्वेयर की लंबाई: 10 मीटर
- ・संवहन गति: 20 मीटर/मिनट
- ・परिवहन सामग्री...350ml डिब्बे (98 किग्रा/मी 2)
- संचयन...कन्वेयर पर पूर्ण संचयन
- ・तापमान... सामान्य तापमान
- ・स्नेहन...साबुन के पानी से स्नेहन
चरण 2. चेन विनिर्देशों का चयन करें
कम घर्षण / घिसाव-रोधी (एलएफबी) विनिर्देश, खुले प्रकार का चयन किया गया
(बीटीओ6-6096-एलएफबी)
चरण 3. घिसाव पट्टी सामग्री का चयन करें
अल्ट्रा-उच्च आणविक भार पॉलीइथाइलीन का चयन किया गया
(बीटीओ6-6096-एलएफबी)
चरण 4. चेन पर लगने वाले तनाव की गणना करें
- m1 = अनुमानित श्रृंखला द्रव्यमान...4kg/m
चेन की चौड़ाई 609.6 मिमी
6.56 (कैटलॉग मान किग्रा/m2) x 609.6/1000 ≒ 4 (किग्रा/मी) - S1 = संवहन अनुभाग की लंबाई...0m
- m2 = संवहन अनुभाग में संवहन की गई सामग्री का द्रव्यमान...0 किग्रा/मी
- S2 = संचायक अनुभाग की लंबाई...10 मीटर
- m3 = संचायक में संचारित पदार्थ का द्रव्यमान...60 किग्रा/मी
चेन की चौड़ाई 609.6 मिमी
98 (उपरोक्त स्थितियों के तहत किग्रा/ एम2) × 609.6/1000 ≒ 60 (किग्रा/एम) - μ1 = चेन और घिसाव पट्टी के बीच गतिशील घर्षण का गुणांक ...0.13 (तालिका 2 देखें)
- μ2 = संचयन खंड में श्रृंखला और संवहनित वस्तु के बीच घर्षण गुणांक...0.13 (तालिका 2 देखें)
- V = चेन की गति...20 मीटर/मिनट
- η = ड्राइव यूनिट की यांत्रिक दक्षता...0.8
एसआई इकाइयाँ (kN)
F = 9.80665 × 10-3 × {(2.1 × 4 + 0) × 0 × 0.13
+ (2.1 × 4 + 60) × 10 × 0.13 + 60 × 10 × 0.13} = 1.64kN
P = 1.64 × 20 60 × 0.8 = 0.683kW
गुरुत्वाकर्षण इकाइयाँ
F = (2.1 × 4 + 0) × 0 × 0.13 + (2.1 × 4 + 60) × 10 × 0.13
+ 60 × 10 × 0.13 = 166.9kgf
P = 166.9 × 20 6120 × 0.8 = 0.682kW
चरण 5. चेन का प्रकार और चौड़ाई निर्धारित करें
1 मीटर चौड़ाई समतुल्य तनाव
एफ' =
1000 × 1.64
609.6
= 2.69kN/मी {274kgf/मी}

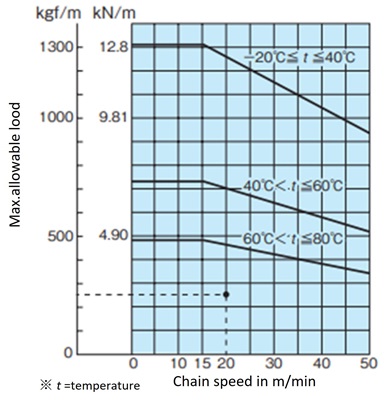

अनुमेय भार ग्राफ के अनुसार उपयोग योग्य (कृपया अनुमेय भार ग्राफ के लिए प्रत्येक उत्पाद पृष्ठ देखें)।
चरण 6. स्प्रोकेट, शाफ्ट और बेयरिंग इकाई का चयन करें
स्प्रोकेट, शाफ्ट और बेयरिंग इकाइयों का चयन
बेयरिंग सपोर्ट स्पैन = चेन की चौड़ाई (610) + 150 = 760 मिमी
1 मीटर चौड़ाई रूपांतरण क्षमता (F') और बेयरिंग समर्थन अवधि, शाफ्ट विनिर्देशों और सामान्यतः प्रयुक्त बेयरिंग इकाइयों के बीच संबंध दर्शाने वाला ग्राफ (तालिका 13, 37, और 38)
10T・38 हेक्सागोनल शाफ्ट बेयरिंग यूनिट Φ25～Φ35
या
24T・40 वर्ग शाफ्ट असर इकाई Φ30～Φ35
निम्न में से किसी एक का उपयोग करें:
चरण 7. चेन पर लगने वाले तनाव की गणना करें
1) चेन टेंशन लोड फैक्टर F1 (%) की जाँच करें
F1 = 100 × 2.69 12.8 = 21.0%

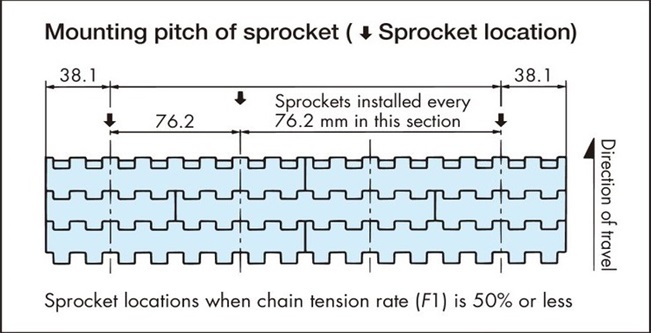

2) स्प्रोकेट माउंटिंग पिच का निर्धारण
चूंकि F1 50% से कम है, धारा 4-3 के (8) के अनुसार, स्प्रोकेट को निम्नलिखित पिच पर स्थापित किया जाना चाहिए।
WT0700 श्रृंखला चयन उदाहरण
संचालित साइड नोज़ बार
●गणना सूत्र (SI इकाई: kN)
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3
・चेन तनाव
F = FB
*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L S = 0
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| चेन की चौड़ाई | 300mm |
| लेआउट | L=2m |
| चेन स्पीड | V=15m/min |
| परिवहन किए गए सामान | 500 मिलीलीटर एल्युमीनियम कैन (असली) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी2 =139 किग्रा/मी 2 (523 ग्राम/टुकड़ा) ×0.3मी=41.7किग्रा/मी |
| घिसाव पट्टी | अति-उच्च आणविक भार पॉलीइथिलीन (प्लास्टिक रेल) |
| संचय दूरी | Ls=2m |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.2 |
| श्रृंखला और परिवहन की जा रही वस्तु के बीच गतिशील घर्षण गुणांक | μ2=0.2 |
| नोज़ बार गुणांक | fn=1.8 |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3 = 0.35kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 300 = 1.17(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 2.5 (kN/m) है
2.5(kN/m)≧1.17(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
सामने की नाक पट्टी
●गणना सूत्र (SI इकाई: kN)
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・चेन तनाव
F = FB
*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L S = 0
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| चेन की चौड़ाई | 300mm |
| लेआउट | L=2m |
| चेन स्पीड | V=15m/min |
| परिवहन किए गए सामान | 500 मिलीलीटर एल्युमीनियम कैन (असली) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी2 =139 किग्रा/मी 2 (523 ग्राम/टुकड़ा) ×0.3मी=41.7किग्रा/मी |
| घिसाव पट्टी | अति-उच्च आणविक भार पॉलीइथिलीन (प्लास्टिक रेल) |
| संचय दूरी | Ls=2m |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.2 |
| श्रृंखला और परिवहन की जा रही वस्तु के बीच गतिशील घर्षण गुणांक | μ2=0.2 |
| नोज़ बार गुणांक | fn=1.8 |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10-3 = 0.0077kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.62kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 300 = 2.07(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 2.5 (kN/m) है
2.5(kN/m)≧2.07(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
दोनों सिरों पर नोज़ बार
●गणना सूत्र (SI इकाई: kN)
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・चेन तनाव
F = FB
*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L S = 0
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| चेन की चौड़ाई | 300mm |
| लेआउट | L=2m |
| चेन स्पीड | V=15m/min |
| परिवहन किए गए सामान | 500 मिलीलीटर एल्युमीनियम कैन (असली) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी2 =139 किग्रा/मी 2 (523 ग्राम/टुकड़ा) ×0.3मी=41.7किग्रा/मी |
| घिसाव पट्टी | अति-उच्च आणविक भार पॉलीइथिलीन (प्लास्टिक रेल) |
| संचय दूरी | Ls=2m |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.2 |
| श्रृंखला और परिवहन की जा रही वस्तु के बीच गतिशील घर्षण गुणांक | μ2=0.2 |
| नोज़ बार गुणांक | fn=1.8 |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.63kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 300 = 2.1(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 2.5 (kN/m) है
2.5(kN/m)≧2.1(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
f n (नोज़ बार गुणांक)
| स्नेहन स्थिति | नोज़ बार गुणांक fn |
|---|---|
| स्लाइडिंग प्रकार | |
| सूखा | 1.8 |
| साबुन का पानी | 1.35 |
WT1500 श्रृंखला, WT1510 श्रृंखला, BTN5 प्रकार चयन उदाहरण
संचालित साइड नोज़ बार
●गणना सूत्र (SI इकाई: kN)
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3
・चेन तनाव
F = FB
*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L S = 0
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| चेन की चौड़ाई | 762mm |
| लेआउट | L=4m |
| चेन स्पीड | V=15m/min |
| परिवहन किए गए सामान | 500 मिलीलीटर एल्युमीनियम कैन (असली) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी 2 =139 किग्रा/मी 2 (523 ग्राम/टुकड़ा) ×0.762मी=106किग्रा/मी |
| घिसाव पट्टी | अति उच्च आणविक भार वाला पॉलीइथिलीन (प्लास्टिक रेल) |
| संचय दूरी | Ls=4m |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.15 |
| श्रृंखला और परिवहन की जा रही वस्तु के बीच गतिशील घर्षण गुणांक | μ2=0.14 |
| नोज़ बार गुणांक | fn=1.35 (बेयरिंग रोलर प्रकार) |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3 = 1.28kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 762 = 1.68(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 10.5 (kN/m) है
10.5(kN/m)≧1.68(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
सामने की नाक पट्टी
●गणना सूत्र (SI इकाई: kN)
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・चेन तनाव
F = FB
*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L S = 0
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| चेन की चौड़ाई | 762mm |
| लेआउट | L=4m |
| चेन स्पीड | V=15m/min |
| परिवहन किए गए सामान | 500 मिलीलीटर एल्युमीनियम कैन (असली) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी 2 =139 किग्रा/मी 2 (523 ग्राम/टुकड़ा) ×0.762मी=106किग्रा/मी |
| घिसाव पट्टी | अति उच्च आणविक भार वाला पॉलीइथिलीन (प्लास्टिक रेल) |
| संचय दूरी | Ls=4m |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.15 |
| श्रृंखला और परिवहन की जा रही वस्तु के बीच गतिशील घर्षण गुणांक | μ2=0.14 |
| नोज़ बार गुणांक | fn=1.35 (बेयरिंग रोलर प्रकार) |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10-3 = 0.03kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.71kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 762 = 2.24(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 10.5 (kN/m) है
10.5(kN/m)≧2.24(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
दोनों सिरों पर नोज़ बार
●गणना सूत्र (SI इकाई: kN)
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・चेन तनाव
F = FB
*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L S = 0
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| चेन की चौड़ाई | 762mm |
| लेआउट | L=4m |
| चेन स्पीड | V=15m/min |
| परिवहन किए गए सामान | 500 मिलीलीटर एल्युमीनियम कैन (असली) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी 2 =139 किग्रा/मी 2 (523 ग्राम/टुकड़ा) ×0.762मी=106किग्रा/मी |
| घिसाव पट्टी | अति उच्च आणविक भार वाला पॉलीइथिलीन (प्लास्टिक रेल) |
| संचय दूरी | Ls=4m |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.15 |
| श्रृंखला और परिवहन की जा रही वस्तु के बीच गतिशील घर्षण गुणांक | μ2=0.14 |
| नोज़ बार गुणांक | fn=1.35 (नोज़ बार रोलर प्रकार) |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.72kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 762 = 2.26(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 10.5 (kN/m) है
10.5(kN/m)≧2.26(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
f n (नोज़ बार गुणांक)
| स्नेहन स्थिति | नोज़ बार गुणांक fn | |
|---|---|---|
| स्लाइडिंग प्रकार | बेयरिंग/रोलर प्रकार | |
| सूखा | 1.8 | 1.35 |
| साबुन का पानी | 1.35 | |
WT2525VG-K प्रकार चयन उदाहरण
फॉरवर्ड/रिवर्स बॉटम ड्राइव चयन उदाहरण
●गणना सूत्र (SI इकाई: kN)
-वापसी मार्ग तनाव (अनुयायी पक्ष)
[ए सेक्शन तनाव: एफ ए]
FA = 1.1m1・L1・μ1 × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = 1.1{FA + (m1 + m2) × L・μ1 × 9.80665 × 10-3}
・ वापसी मार्ग तनाव (ड्राइव साइड)
[सी भाग तनाव: एफ सी]
FC = FB + m1・L2・μ1 × 9.80665 × 10-3
・चेन तनाव
F = FC
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT2525VG-K36-G (m1=9.5×0.9144=8.7kg/m) |
| चेन की चौड़ाई | 914.4mm |
| लेआउट | L=10m, L1=6m, L2=4m |
| चेन स्पीड | V=10m/min |
| परिवहन किए गए सामान | कार्डबोर्ड शीट 900 मिमी x 1800 मिमी x 5 मिमी 106.4 किग्रा/मी 2 = 861.8 ग्राम/शीट x 200 शीट (ऊंचाई 1 मीटर) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | m2=106.4kg/m2×0.9144m =97.3kg/m |
| घिसाव पट्टी | अति उच्च आणविक भार वाला पॉलीइथिलीन (प्लास्टिक रेल) |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.25 |
-वापसी मार्ग तनाव (अनुयायी पक्ष)
[ए सेक्शन तनाव: एफ ए]
FA = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10-3 = 0.14kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10-3} = 3.0kN
・ वापसी मार्ग तनाव (ड्राइव साइड)
[सी भाग तनाव: एफ सी]
FC = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10-3 = 3.09kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 914.4 = 3.34(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 12.8 (kN/m) है
12.8(kN/m)≧3.34(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
WT1515F-W और WT1516F-W चयन उदाहरण

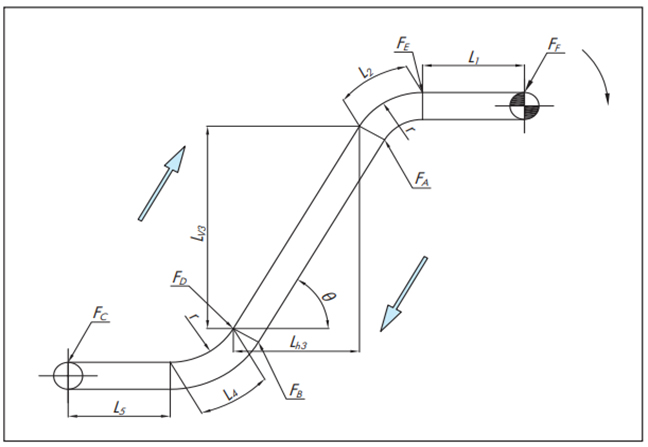

झुकाव वाले परिवहन की गणना (क्षैतिज + झुकाव + क्षैतिज)
मूलतः, यह झुके हुए वाहन (केवल झुके हुए) के समान ही है। क्षैतिज और झुके हुए के बीच वक्र खंड पर लगने वाले तनाव को कोण गुणांक द्वारा ठीक किया जाता है।
नीचे दर्शाए गए परिवहन मार्ग के लिए एक गणना उदाहरण दिखाया गया है।
●गणना सूत्र (SI इकाई: kN)
L2 = r × αS L4 = r × αS
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = m1(L1 + L2) μ1・αL × 9.80665 × 10-3
L2 = r × αS
[बी भाग तनाव: एफ बी]
एफ बी = एफ ए + एम1 (एल एच3 ・ μ1-एल वी3) × 9.80665 × 10-3
यदि
F B < 0, तो F B = 0
[सी भाग तनाव: एफ सी]
FC = 1.1 × (FB + m1(L4 + L5)) × 9.80665 × 10-3・αL
L4 = r × αS
- परिवहन पक्ष तनाव
[डी भाग तनाव: एफ डी]
FD = {FC + (m1 + m2)(L4 + L5) μ1} × 9.80665 × 10-3・αL
L4 = r × αS
[E खंड पर तनाव: F E]
FE = FD + (m1 + m2)(Lh3・μ1 + Lv3) × 9.80665 × 10-3
[एफ भाग तनाव: एफ एफ]
FF = {FE + (m1 + m2)(L1 + L2) μ1} × 9.80665 × 10-3・αL
L2 = r × αS
・चेन तनाव
F = FF
तैराव-निवारक टैब पर लगने वाला बल
चेन में तैराव-निवारक टैब लगाते समय, तैराव-निवारक टैब पर एक बिंदु पर लगने वाले बल Ft की गणना करें।
चेन क्षैतिज और झुके हुए के बीच के घुमावदार भाग पर ऊपर उठती है। उठाने वाला बल L4 पर सबसे अधिक होता है।
Ft = FD sin θ/2 nt × 1000
n t = L4में तैराव-निवारक टैब की कुल संख्या
n t = L 4 30 × (चेन की चौड़ाई की दिशा में बुने गए टैब की संख्या)
तैराव-निवारक टैब उपयोग तब किया जा सकता है जब किसी एक बिंदु पर लगाया गया बल Ft 240N या उससे कम हो।
Ft < 240N
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT1515T-F-W400-LFG-10L-FM50N2 (मी 1 =6.7×0.4=2.7किग्रा/मी) |
| चेन की चौड़ाई | 400mm |
| लेआउट | एल 1 =0.7मी एल वी3 =1.5मी एल एच3 =0.866मी एल5 =0.7मी r=0.5m, कोण 60°, लंबाई गुणांक αs=1.0 L 2 =L 4 =0.5×1.0=0.5m (उठाने की ऊँचाई 2m) |
| टिल्ट एंगल | θ=60° |
| चेन स्पीड | V=9m/min |
| परिवहन किए गए सामान | एल्युमीनियम के पुर्जे, 20 मिमी घन, एक स्थान पर 120 टुकड़े हिलाकर तलना |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी 2 =30 किग्रा/मी 2 (15 ग्राम/टुकड़ा)×0.4 मी =12किग्रा/मी |
| घिसाव पट्टी | अति उच्च आणविक भार वाला पॉलीइथिलीन (प्लास्टिक रेल) |
| संचय दूरी | Ls=4m |
| स्नेहन | सूखा |
| परिवेश का तापमान | 20℃ |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ 1 =0.2 (कोण गुणांक αL=1.25) |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 2.7 (0.7 + 0.5) 0.2 × 1.25 × 9.80665 × 10-3
[बी भाग तनाव: एफ बी]
एफ बी = 0.0079 + 2.7 (0.866 × 0.2 - 1.5) × 9.80665 × 10-3 = -0.027kN
चूँकि
F B < 0, F B = 0kN
[सी भाग तनाव: एफ सी]
FC= 1.1 × (0 + 5.1(0.5 + 0.7)) 1.25 × 9.80665 × 10-3・αL = -0.083kN
- परिवहन पक्ष तनाव
[डी भाग तनाव: एफ डी]
FD={0.083 + (2.7 + 12)(0.5 + 0.7) 0.2 × 9.80665 × 10-3} × 1.25 = 0.15kN
[E खंड पर तनाव: F E]
FE = 0.15 + (2.7 + 12)(0.866 × 0.2 + 1.5) × 9.80665 × 10-3 = 0.39kN
[एफ भाग तनाव: एफ एफ]
FF = {0.39 + (2.7 + 12)(0.7 + 0.5) 0.2 × 9.80665 × 10-3・αL = 0.53kN
・चेन तनाव
F = 0.53kN
・विवेक का प्रयोग करें
अधिकतम अनुमेय भार ≧ F
F' = 1000 × F 400 = 1.3(kN/m)
अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 10.5 (kN/m) है
10.5(kN/m)≧1.3(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
-तैराव-निवारक टैब पर लगने वाला बल
Ft = 0.15 × sin(60/2) 13 × 1000 = 5.8kN
n t = 400 30 = 13 स्थान
तैराव-निवारक टैब एक टैब पर लगाया गया बल 5.8N है।
यह प्रयोग करने योग्य है क्योंकि इसका मान 5.8N < 240N है।
WT3816-K प्रकार चयन उदाहरण
विशेष कन्वेयर (पाश्चुराइज़र/वार्मर/कूलर)
●गणना सूत्र (SI इकाई: kN)
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = FA + (m1 + m2) L1・μ1 × 9.80665 × 10-3
[सी भाग तनाव: एफ सी]
FC = FB + {(m1 + m2) L2・μ1 + m2・L3・μ2} × 9.80665 × 10-3
●गणना उदाहरण (एसआई इकाइयाँ)
| उपयोग की शर्तें | |
|---|---|
| चेन प्रकार | WT3816-K2000-HTW (m1=9.8×2=19.6kg/m) |
| चेन की चौड़ाई | 2000mm |
| लेआउट | L=25m, L1=10m, L2=15m |
| चेन स्पीड | V=1m/min |
| परिवहन किए गए सामान | 1500 मिलीलीटर प्लास्टिक की बोतल (असली) |
| परिवहन की गई सामग्री की मात्रा (प्रति 1 मीटर लंबाई) | मी 2 =200 किग्रा/मी 2 (1530 ग्राम/टुकड़ा)×2मी =400 किग्रा/मी |
| घिसाव पट्टी | स्टेनलेस स्टील (पॉलिश) |
| संचय दूरी | L3=0.5m |
| स्नेहन | पानी (गर्म पानी) |
| परिवेश का तापमान | गर्म पानी (अधिकतम 85°C) |
| चेन और घिसाव पट्टी के बीच गतिशील घर्षण गुणांक | μ1=0.35 |
| श्रृंखला और परिवहन की जा रही वस्तु के बीच गतिशील घर्षण गुणांक | μ2=0.35 |
・ वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफ ए]
FA = 1.1 × 19.6 × 25 × 0.35 × 9.80665 × 10-3 = 1.85kN
- परिवहन पक्ष तनाव
[बी भाग तनाव: एफ बी]
FB = 1.85 + (19.6 + 400) × 10 × 0.35 × 9.80665 × 10-3 = 16.3kN
[सी भाग तनाव: एफ सी]
FC = 16.3 + {(19.6 + 400) × 15 × 0.35 + 400 × 0.5 × 0.35} × 9.80665 × 10-3 = 38.6kN
・विवेक का प्रयोग करें
प्रत्येक तापमान सीमा में निर्णय लिया जाता है
अधिकतम अनुमेय भार ≧ F
・85℃ पर
कार्यकारी तनाव F = F B'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FB' = 1000 × FB 2000 = 8.15(kN/m)
अनुमेय भार ग्राफ के अनुसार, 85°C पर अनुमेय तन्य बल 8.3 (kN/m) है
8.3(kN/m)≧8.15(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
・जब तापमान 40°C हो
कार्यकारी तनाव F = F C'
प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें
FC' = 1000 × FC 2000 = 19.3(kN/m)
अनुमेय भार ग्राफ के अनुसार, 40°C पर अनुमेय तन्य बल 20 (kN/m) है
20(kN/m)≧19.3(kN/m)
चयन श्रृंखलाएं उपलब्ध हैं।
सभी तापमान श्रेणियों में उपयोग किया जा सकता है।
