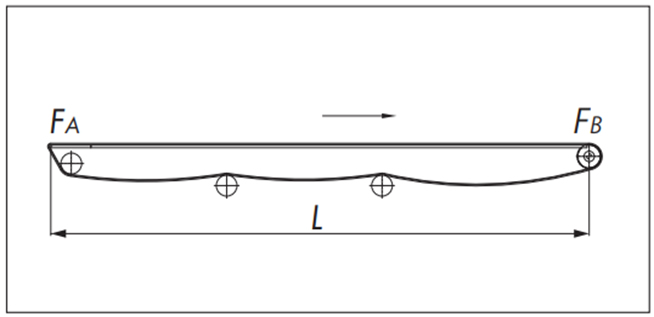

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3

・चेन तनाव

F = F_B

*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L _S = 0

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10^-3 = 0.0125kN

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3 = 0.35kN

・विवेक का प्रयोग करें

अधिकतम अनुमेय भार ≧ F _B'

प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें

F_B' = 1000 × F_B 300 = 1.17(kN/m)

अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 2.5 (kN/m) है

2.5(kN/m)≧1.17(kN/m)

चयन श्रृंखलाएं उपलब्ध हैं।

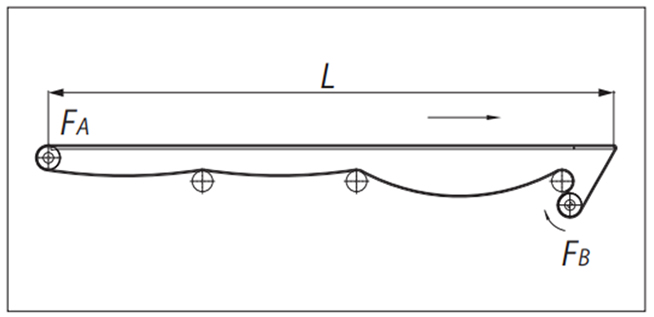

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.1m₁・L・μ₁ × 9.80665 × 10^-3

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

・चेन तनाव

F = F_B

*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L _S = 0

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10^-3 = 0.0077kN

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3] × 1.8 = 0.62kN

・विवेक का प्रयोग करें

अधिकतम अनुमेय भार ≧ F _B'

प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें

F_B' = 1000 × F_B 300 = 2.07(kN/m)

अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 2.5 (kN/m) है

2.5(kN/m)≧2.07(kN/m)

चयन श्रृंखलाएं उपलब्ध हैं।

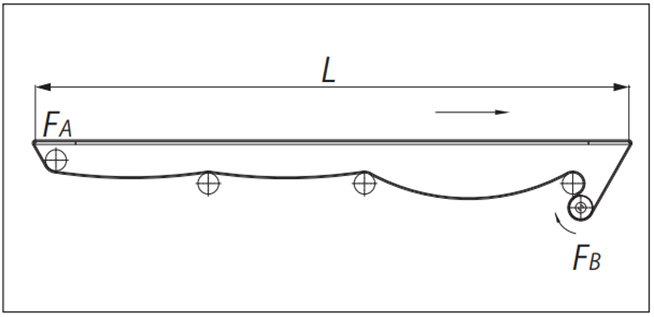

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

・चेन तनाव

F = F_B

*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L _S = 0

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10^-3 = 0.0125kN

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3] × 1.8 = 0.63kN

・विवेक का प्रयोग करें

अधिकतम अनुमेय भार ≧ F _B'

प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें

F_B' = 1000 × F_B 300 = 2.1(kN/m)

अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 2.5 (kN/m) है

2.5(kN/m)≧2.1(kN/m)

चयन श्रृंखलाएं उपलब्ध हैं।

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3

・चेन तनाव

F = F_B

*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L _S = 0

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10^-3 = 0.04kN

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3 = 1.28kN

・विवेक का प्रयोग करें

अधिकतम अनुमेय भार ≧ F _B'

प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें

F_B' = 1000 × F_B 762 = 1.68(kN/m)

अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 10.5 (kN/m) है

10.5(kN/m)≧1.68(kN/m)

चयन श्रृंखलाएं उपलब्ध हैं।

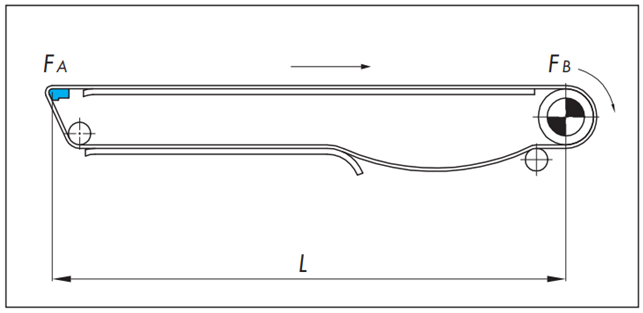

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.1m₁・L・μ₁ × 9.80665 × 10^-3

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

・चेन तनाव

F = F_B

*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L _S = 0

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10^-3 = 0.03kN

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3] × 1.35 = 1.71kN

・विवेक का प्रयोग करें

अधिकतम अनुमेय भार ≧ F _B'

प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें

F_B' = 1000 × F_B 762 = 2.24(kN/m)

अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 10.5 (kN/m) है

10.5(kN/m)≧2.24(kN/m)

चयन श्रृंखलाएं उपलब्ध हैं।

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

・चेन तनाव

F = F_B

*) यदि परिवहन किए गए माल का कोई संचय नहीं है, तो L _S = 0

・ वापसी मार्ग तनाव

[ए सेक्शन तनाव: एफ _ए]

F_A = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10^-3 = 0.04kN

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3] × 1.35 = 1.72kN

・विवेक का प्रयोग करें

अधिकतम अनुमेय भार ≧ F _B'

प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें

F_B' = 1000 × F_B 762 = 2.26(kN/m)

अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 10.5 (kN/m) है

10.5(kN/m)≧2.26(kN/m)

चयन श्रृंखलाएं उपलब्ध हैं।

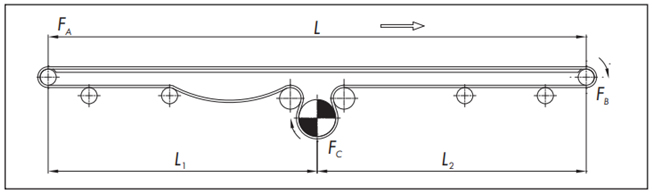

-वापसी मार्ग तनाव (अनुयायी पक्ष)

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.1m₁・L₁・μ₁ × 9.80665 × 10^-3

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = 1.1{F_A + (m₁ + m₂) × L・μ₁ × 9.80665 × 10^-3}

・ वापसी मार्ग तनाव (ड्राइव साइड)

[सी भाग तनाव: एफ _सी]

F_C = F_B + m₁・L₂・μ₁ × 9.80665 × 10^-3

・चेन तनाव

F = F_C

-वापसी मार्ग तनाव (अनुयायी पक्ष)

[ए सेक्शन तनाव: एफ _ए]

F_A = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10^-3 = 0.14kN

- परिवहन पक्ष तनाव

[बी भाग तनाव: एफ _बी]

F_B = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10^-3} = 3.0kN

・ वापसी मार्ग तनाव (ड्राइव साइड)

[सी भाग तनाव: एफ _सी]

F_C = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10^-3 = 3.09kN

・विवेक का प्रयोग करें

अधिकतम अनुमेय भार ≧ F _B'

प्रति 1 मीटर चेन चौड़ाई में परिवर्तित करें

F_B' = 1000 × F_B 914.4 = 3.34(kN/m)

अनुमेय भार ग्राफ के अनुसार, अनुमेय तन्य बल 12.8 (kN/m) है

12.8(kN/m)≧3.34(kN/m)

चयन श्रृंखलाएं उपलब्ध हैं।
