बाहरी लिंक (संलग्नक वाला भाग) पर दो पिनों के सिरों को पीसने के लिए ग्राइंडर का उपयोग करें, जब तक कि वे बाहरी प्लेट के साथ समतल न हो जाएं।

पीसते समय चेन को अधिक गर्म न करने का ध्यान रखें (चित्र 6 और 7)।

विशेष रूप से, लैम्ब्डा चेन के लिए, तेल-संसेचित बुशिंग को अधिक गर्म होने से बचाने के लिए धीरे-धीरे काम करें।

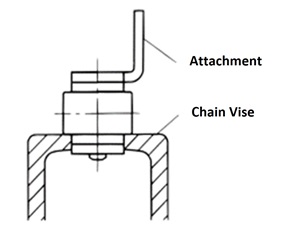

चित्र 6. संलग्नक के साथ चेन

चित्र 7. पिन के सिरे को छीलना

(1) एस रोलर प्रकार (ए, एसए, ईपी, जीएनके1 अटैचमेंट के साथ)

संलग्नक पक्ष को ऊपर की ओर रखते हुए, अलग किए जाने वाले भाग के रोलर को चेन वाइज़ के खांचे में से गुजारें और चेन वाइज़ के जबड़ों से इसे हल्के से कसें (चित्र 8 और 9)।

चित्र 8. चेन वाइज़ में चेन सेट करना

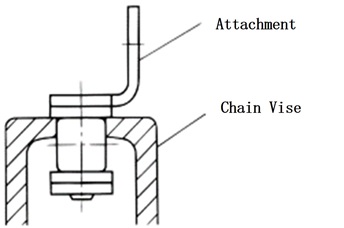

चित्र 9. चेन सेट के साथ क्रॉस सेक्शन

(2) एस रोलर प्रकार (के, एसके अटैचमेंट के साथ), आर रोलर प्रकार (के, एसके अटैचमेंट के साथ), प्लास्टिक आर रोलर प्रकार, पॉली-स्टील चेन (अटैचमेंट के साथ)

इस प्रकार की श्रृंखला को चित्र 11-1 में दिखाए गए आधार द्वारा सहारा दिया जाता है।

एक अन्य विधि, जो स्टील एस-रोलर प्रकारों तक सीमित है, वह है हटाए जाने वाले पिन को चेन वाइज़ के अंत में रखना (चित्र 11-2)।

किसी भी स्थिति में, चेन को स्थिर करने के लिए आगे और पीछे उपयुक्त सपोर्ट तैयार करें (चित्र 10)।

इस विधि से किसी भी संलग्नक को अलग किया जा सकता है, लेकिन पिन को हटाने के लिए अधिक बल की आवश्यकता होती है (आइटम 3)।

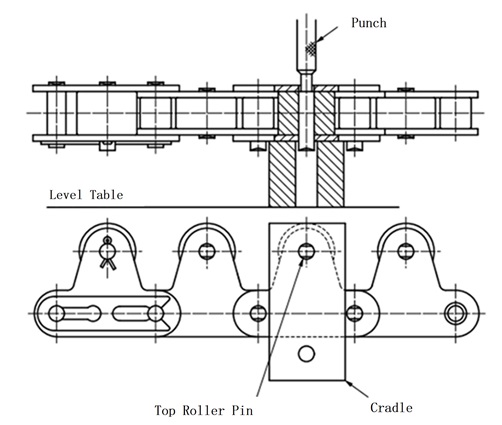

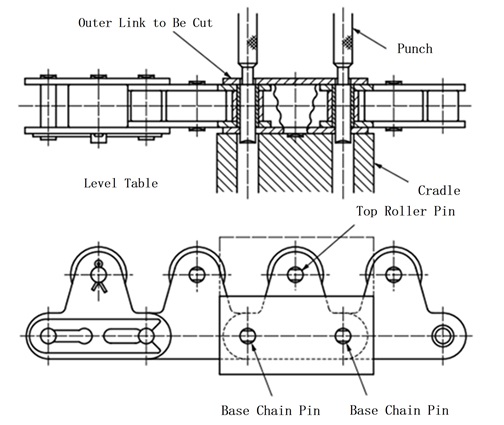

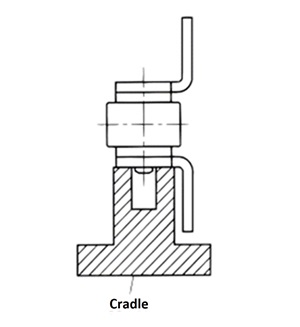

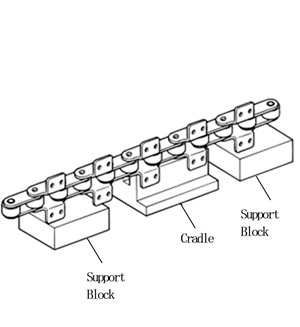

चित्र 10. पालना और सहारा

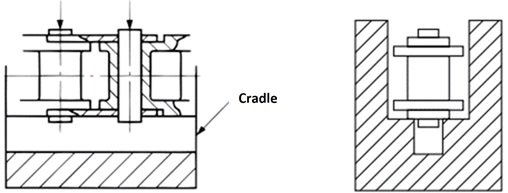

चित्र 11-1. पालने का अनुप्रस्थ काट

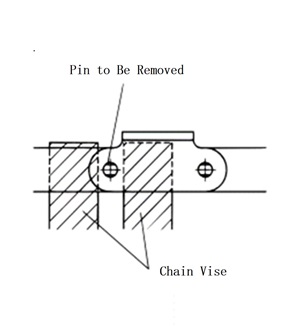

चित्र 11-2. चेन वाइज़ का उपयोग

(3) आर रोलर (ए, एसए, ईपी, अटैचमेंट के साथ)... प्लास्टिक रोलर लागू नहीं हैं।

प्लेट को बिना अटैचमेंट वाले भाग पर क्लैंप करने के लिए चेन वाइज़ का उपयोग करें, तथा R रोलर को सहारा दें (चित्र 13)।

इस मामले में, कृपया आगे और पीछे उपयुक्त समर्थन भी तैयार करें (चित्र 12)।

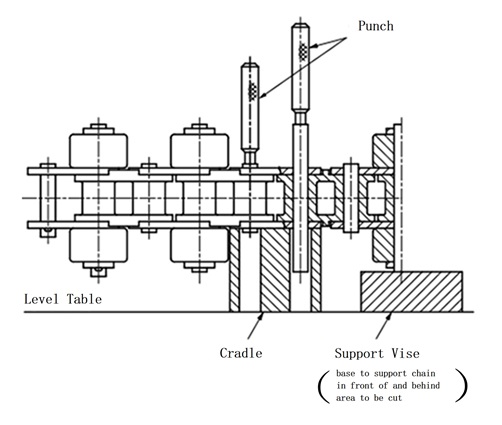

चित्र 12. चेन वाइज़ और सपोर्ट स्टैंड

चित्र 13. चेन सेट के साथ क्रॉस सेक्शन

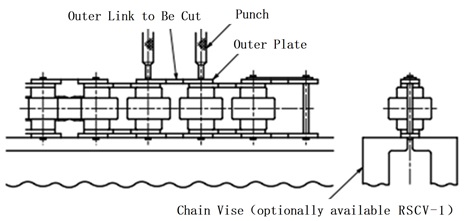

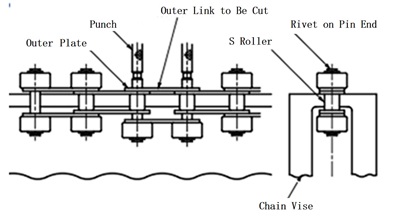

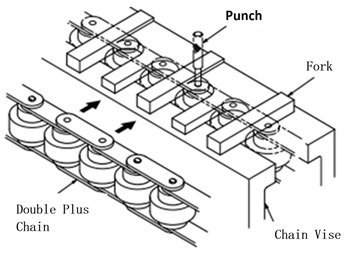

मुख्य रोलर को S आकार में कैसे काटें?

बाहरी रोलर के साथ पॉली-स्टील चेन नीचे सूचीबद्ध हैं।

• (1) तय करें कि किस बाहरी लिंक को काटना है और उसे चिह्नित करना है।
• (2) चेन को चेन वाइज़ (अलग से बेचा जाता है) में रखें जैसा कि ऊपर चित्र में दिखाया गया है, और पिन के सिरों पर लगे रिवेट्स (प्रत्येक तरफ दो) को हटाने के लिए हैंड ग्राइंडर या समान उपकरण का उपयोग करें।
• (3) दोनों पिनों को हटाने के लिए चेन पिन के व्यास से थोड़ी पतली पिन (प्राइमरी पंच के बराबर, अलग से बेची जाती है) का इस्तेमाल करें। पिनों को थोड़ा सा हटाने के बाद, दोनों ऊपरी बाहरी रोलर हटाया जा सकेगा। (ऊपर दी गई तस्वीर में बाहरी रोलर हटाया हुआ दिखाया गया है।)
• (4) पिनों पर एक अपेक्षाकृत छोटे हथौड़े से तब तक सीधा प्रहार करें जब तक कि पिनों के सिरे बाहरी प्लेट की ऊपरी सतह तक न पहुँच जाएँ। इस दौरान, पिनों पर बारी-बारी से प्रहार करें ताकि दोनों पिन समान रूप से हट जाएँ।
  यह महत्वपूर्ण है कि बायीं और दायीं बाहरी रोलर खरोंच न लगे।
• (5) ऊपरी बाहरी प्लेट को हटाए जाने तक दो पिनों को हटाने के लिए प्राथमिक पंच का उपयोग करें।

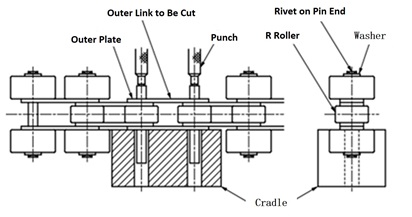

मुख्य रोलर को R आकार में कैसे काटें

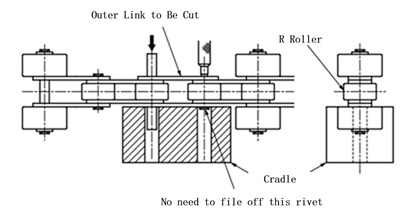

• (1) तय करें कि किस बाहरी लिंक को काटना है और उसे चिह्नित करना है।
• (2) सबसे पहले, चारों बाहरी रोलर हटाने के लिए, पिन के सिरों (चारों जगहों) पर लगे रिवेट्स को हैंड ग्राइंडर से घिसें। इस समय, वॉशर को हटाने के लिए वॉशर की सतह तक घिसें।
• (3) चारों बाहरी रोलर हटाएँ। (विधि: बाहरी रोलर को "रिसीविंग स्टैंड" पर टिकाएँ और पिन के सिरे को तब तक पंच से दबाएँ जब तक वॉशर अलग न हो जाए। दूसरी तरफ भी यही दोहराएँ।)
• (4) ऊपर दिए गए चित्र के अनुसार चेन को "रिसीविंग स्टैंड" पर सेट करें और प्राथमिक पंच पर हथौड़े से प्रहार करके दोनों पिन हटा दें। कृपया आवश्यकतानुसार एक "रिसीविंग स्टैंड" तैयार करें।
• (5) "मुख्य रोलर को एस आकार में कैसे काटें" में चरण (4) और (5) के समान प्रक्रिया के साथ आगे बढ़ें।
• (6) यदि बाहरी रोलर दो से अधिक लिंक के अंतराल पर जोड़ा जाता है, तो वह स्थान जहां से रिवेट्स को हटाने की आवश्यकता होती है, बदल जाएगा (नीचे आरेख देखें)।

बाहरी रोलर वाले पॉली-स्टील चेन कैसे काटें

- जब बाहरी रोलर क्रमबद्ध प्रकार में स्थापित किया जाता है

• (1) तय करें कि किस बाहरी लिंक को काटना है और उसे चिह्नित करना है।
• (2) "S-आकार के मुख्य रोलर से चेन काटने" की तरह, आप चेन को चेन वाइज़ में लगा सकते हैं, लेकिन आंतरिक लिंक इंजीनियरिंग प्लास्टिक से बनी होती हैं, इसलिए वे क्षतिग्रस्त हो जाएँगी। इसलिए, इस कटिंग विधि का उपयोग नहीं किया जा सकता।

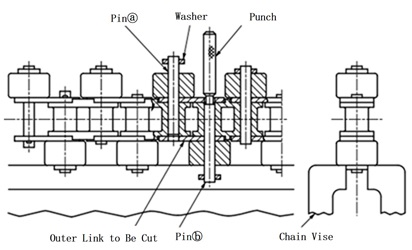

• (3) जैसा कि ऊपर दिए गए चित्र में दिखाया गया है, पिन वाले सिरे पर लगे वॉशर को चेन वाइज़ से हल्के से कसें। चूँकि इस चेन के पिन वाले सिरे पर कोई रिवेट नहीं है, इसलिए हम इसे अलग करने की प्रक्रिया शुरू कर सकते हैं।
• (4) चेन के पिन व्यास से थोड़ी पतली पिन (प्राइमरी पंच या समकक्ष, जो हमारी कंपनी द्वारा अलग से बेची जाती है) का उपयोग करके, प्राइमरी पंच पर हथौड़े से धीरे-धीरे प्रहार करें, ध्यान रहे कि ज़्यादा ज़ोर न लगे, ताकि पिन चेन से अलग हो जाए (ऊपर दिया गया चित्र देखें)। पिन को उस स्थान पर रोकें जहाँ से वह ऊपरी बाहरी प्लेट से बाहर निकली है, जैसा कि ऊपर दिए गए चित्र में दिखाया गया है।
• (5) आप इसी तरह पिन (a) और (b) को हटाकर तार काट सकते हैं। ऊपर दी गई छवि पिन (a) को निर्दिष्ट बिंदु तक हटाने और पिन (b) को हटाने के बाद की स्थिति को दर्शाती है।
• (6) कटे हुए बाहरी लिंक को हटा दें (नीचे देखें)।


・जब बाहरी रोलर समानांतर में स्थापित किए जाते हैं

• (1) तय करें कि किस बाहरी लिंक को काटना है और उसे चिह्नित करना है।
• (2) "S-आकार के मुख्य रोलर से चेन काटने" की तरह, आप चेन को चेन वाइज़ में लगा सकते हैं, लेकिन आंतरिक लिंक इंजीनियरिंग प्लास्टिक से बनी होती हैं, इसलिए वे क्षतिग्रस्त हो जाएँगी। इसलिए, इस कटिंग विधि का उपयोग नहीं किया जा सकता।

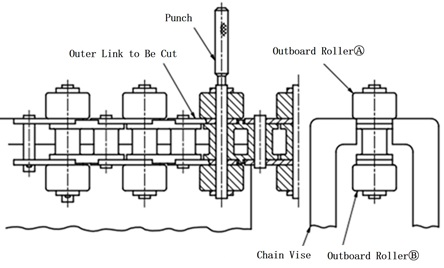

• (3) जैसा कि ऊपर दिए गए चित्र में दिखाया गया है, ऊपरी बाहरी रोलर (A) को चेन वाइज़ से सहारा दें और चेन वाइज़ को हल्का सा कस दें। इस समय, काटी जाने वाली बाहरी प्लेट को चित्र में दिखाए अनुसार चेन वाइज़ के किनारे पर लाएँ।

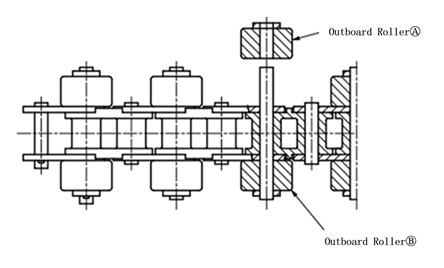

• (4) प्राइमरी पंच को बाहरी रोलर (A) के पिन वाले सिरे पर रखें और पंच पर हल्के हथौड़े से धीरे से प्रहार करें। बाहरी रोलर (A) नीचे दिए गए चित्र में दिखाए अनुसार निकल जाएगा।

• (5) बाहरी रोलर (B) को हटाने के लिए चेन को उल्टा कर दें और रोलर (A) की तरह ही इसे हटा दें।
• (6) नीचे दिए गए चित्र में दिखाए अनुसार, चेन से बाहरी रोलर (A) और (B) हटाकर उसे "रिसीविंग स्टैंड" पर रखें। दोनों पिनों को हटाने के लिए प्राइमरी पंच पर हल्के से हथौड़े से प्रहार करें। ऊपरी बाहरी कड़ी के हटने तक पिनों को हटाते रहें। (कृपया आवश्यकतानुसार एक रिसीविंग स्टैंड तैयार करें।)


कनेक्टिंग लिंक स्प्रिंग क्लिप सुरक्षित रूप से लगाना सुनिश्चित करें। स्प्रिंग क्लिप लगाना भूल जाने या गलत तरीके से लगाने से अप्रत्याशित दुर्घटना हो सकती है।

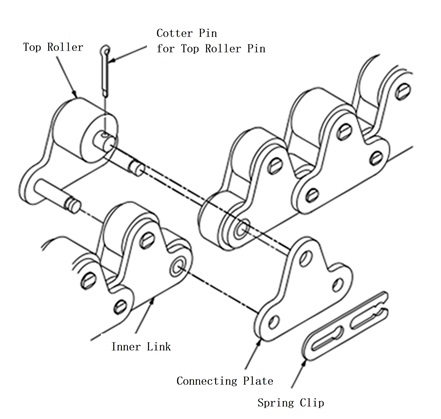

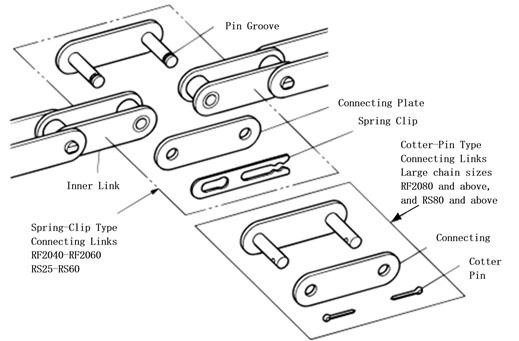

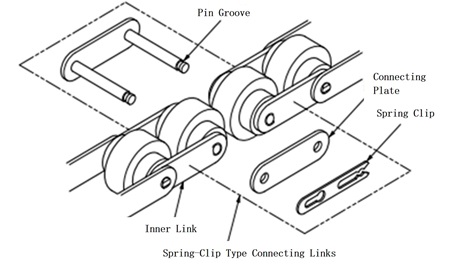

• 1) RF2060, RS60 और छोटी चेन के कनेक्टिंग लिंक पर स्प्रिंग क्लिप इस्तेमाल किया जाता है। कनेक्ट करते समय, जोड़ने वाली लिंक प्लेट पिन में डालें, फिर स्प्रिंग क्लिप कनेक्टिंग लिंक पिन के खांचे में सुरक्षित रूप से डालें (चित्र 18 और 19)।
• 2) स्प्रिंग क्लिप के पैरों को बहुत अधिक न फैलाने के प्रति सावधान रहें, क्योंकि यह सही ढंग से नहीं डाला जा सकेगा और गिर सकता है, जिससे अप्रत्याशित दुर्घटना हो सकती है (चित्र 19 और 20)।

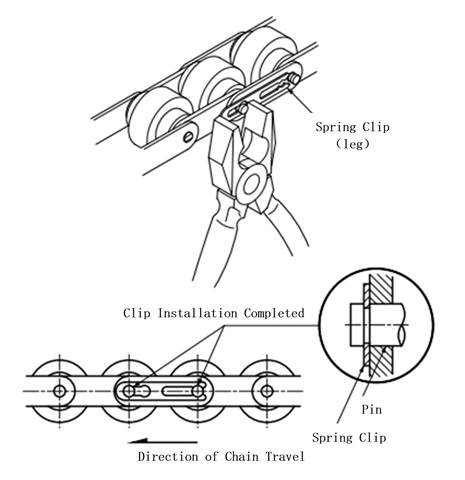

  चित्र 18. स्प्रिंग क्लिप पिन ग्रूव में डालें

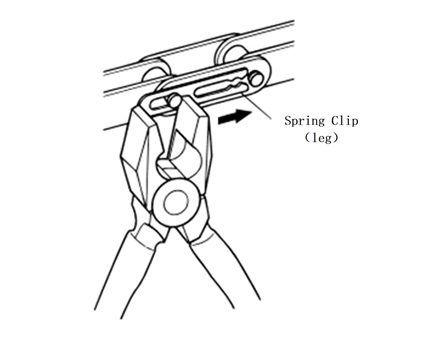

  चित्र 19. स्प्रिंग क्लिप प्लायर्स से सुरक्षित करें

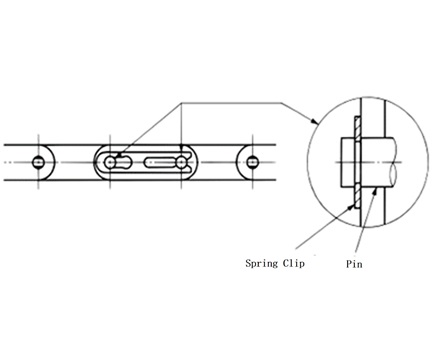

  चित्र 20. स्प्रिंग क्लिप स्थापना पूर्ण

• 3) चेन की यात्रा की दिशा के सापेक्ष स्प्रिंग क्लिप स्थापना दिशा सामान्यतः नीचे दिए गए चित्र (चित्र 21) में दर्शाई गई है।

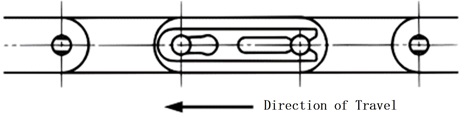

  चित्र 21. स्प्रिंग क्लिप स्थापना दिशा

कनेक्टिंग लिंक का कोटर पिन सुरक्षित रूप से लगाना सुनिश्चित करें। कोटर पिन लगाना भूल जाने या गलत तरीके से लगाने से अप्रत्याशित दुर्घटना हो सकती है।

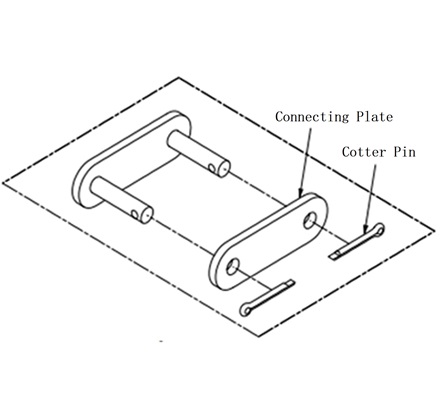

• 1) स्प्लिट पिन के पैरों के बीच लगभग 60° का कोण होना चाहिए (चित्र 22)। स्प्लिट पिन का दोबारा इस्तेमाल न करें या बाज़ार में उपलब्ध स्प्लिट पिन का इस्तेमाल न करें।


  चित्र 22. स्प्लिट पिन ओपनिंग

• 2) स्प्लिट पिन कैसे खोलें


  चित्र 23.

  • (1) कोटर पिन को कोटर पिन छेद में डालें।
  • (2) कोटर पिन के पैरों को थोड़ा खोलने के लिए कोटर पिन के व्यास से थोड़ा मोटा पिन से कोटर पिन के सिर पर हल्के से टैप करें।


    चित्र 24.

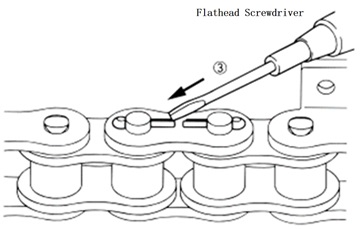

  • (3) फ्लैट-हेड स्क्रूड्राइवर की नोक को उस स्थान में डालें जहां कोटर पिन के पैर थोड़े खुले हों।


    चित्र 25.

    ⚠सावधानी​

    काम करते समय सावधानी बरतें ताकि पेचकस की नोक फिसलकर आपके हाथ या शरीर के अन्य भागों पर न लगे।

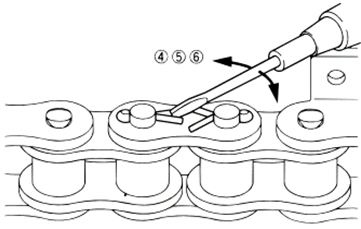

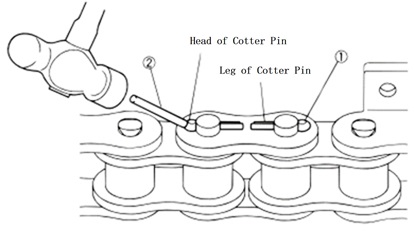

  • (4) स्क्रूड्राइवर की नोक को तिरछे ढंग से स्प्लिट पिन में डालें और स्प्लिट पिन के पैरों को खोलने के लिए स्क्रूड्राइवर को बाएं और दाएं घुमाएं।
  • (5) इस समय, कोटर पिन के सिरे को नीचे की ओर दबाएँ ताकि वह कोटर पिन के छेद से बाहर न निकल जाए। इससे पिन अच्छी तरह से फिट हो जाएगी।
  • (6) स्प्लिट पिन पैरों का उद्घाटन कोण ऊपर वर्णित अनुसार है।

1) स्प्रिंग क्लिप से कनेक्ट करें (RF2060 से नीचे के आकार)

• (1) कनेक्टिंग लिंक के दो पिनों को आंतरिक लिंक की बुशिंग के माध्यम से और फिर जोड़ने वाली लिंक प्लेट में छेद के माध्यम से पास करें।

• (2) स्प्रिंग क्लिप पिन खांचे में सुरक्षित रूप से रखें।


2) स्प्लिट पिन (RF2080) से कनेक्ट करें

• (1) कनेक्टिंग लिंक के दो पिनों को आंतरिक लिंक की बुशिंग के माध्यम से और फिर जोड़ने वाली लिंक प्लेट में छेद के माध्यम से पास करें।
• (2) स्प्लिट पिन को पिन छेद के माध्यम से पास करें और पैरों को लगभग 60 डिग्री तक खोलें।

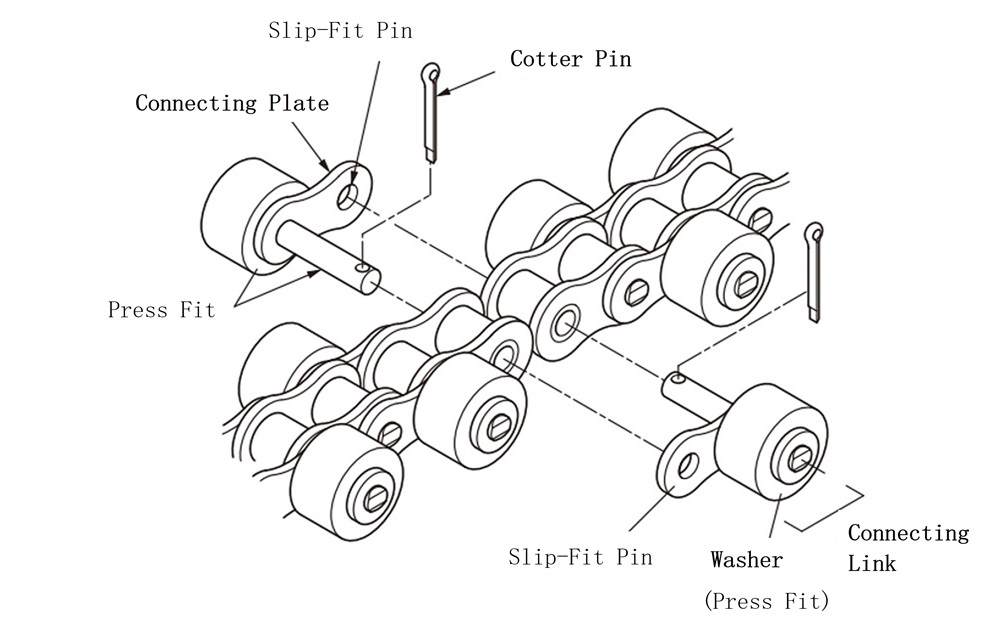

1) क्रमबद्ध प्रकार बाहरी रोलर जोड़

• (1) कनेक्टिंग लिंक के दो पिनों को प्रत्येक आंतरिक लिंक के छेद में डालें, और फिर उन्हें ढीला फिट जोड़ने वाली लिंक प्लेट के माध्यम से पास करें।
• (2) प्रत्येक पिन में एक स्प्लिट पिन डालें और स्प्लिट पिन के पैरों को लगभग 60° तक खोलें।

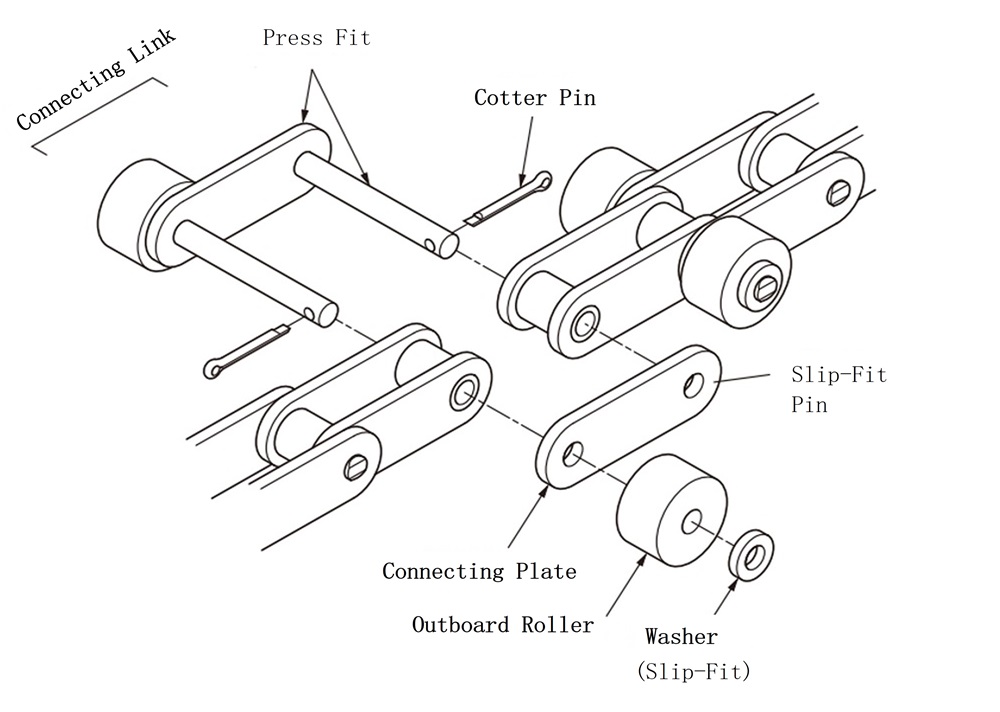

2) समानांतर बाहरी रोलर के साथ जुड़ना

• (1) कनेक्टिंग लिंक के दो पिनों को आंतरिक लिंक के छेदों से और फिर ढीला फिट जोड़ने वाली लिंक प्लेट से गुजारें।

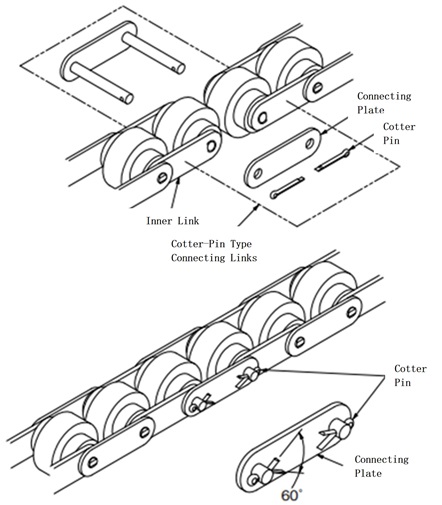

• (2) यदि पिन के दोनों सिरों पर बाहरी रोलर हैं, जैसा कि चित्र में दिखाया गया है, तो बाहरी रोलर और वॉशर्स को पिन से गुजारें और दो कॉटर पिन लगाएँ। कॉटर पिन का खुलने का कोण लगभग 60° होता है।
