तकनीकी डेटा छोटे आकार की कन्वेयर चेन हैंडलिंग

मुक्त प्रवाह श्रृंखलाओं का उपयोग करते समय ध्यान देने योग्य बातें

1. डबल प्लस चेन (स्नैप कवर के साथ सामान्य)

• (1) अनुशंसित कन्वेयर कन्वेयर की लंबाई 15 मीटर या उससे कम है।
• (2) प्लास्टिक रोलर उपयोग करते समय, उन्हें ऐसे वातावरण में उपयोग करने से बचें जहाँ वे तेल या पानी के संपर्क में आ सकते हैं। (इससे गति बढ़ाने की क्षमता कम हो सकती है।)
• (3) पैलेट या वर्कपीस को गिराने या ऊपर से उन पर दबाव डालने से बचें, जिससे चेन पर झटका या दबाव पड़े।
• (4) बिना चिकनाई वाले प्लास्टिक रोलर वाली डबल प्लस चेन इस्तेमाल न करें। अगर अपेक्षित जीवनकाल पूरा न हो, तो लैम्ब्डा चेन का इस्तेमाल करने पर विचार करें।
• (5) घर्षण गुणांक में असामान्य वृद्धि को रोकने के लिए स्टील रोलर्स को तेल लगाया जाना चाहिए।

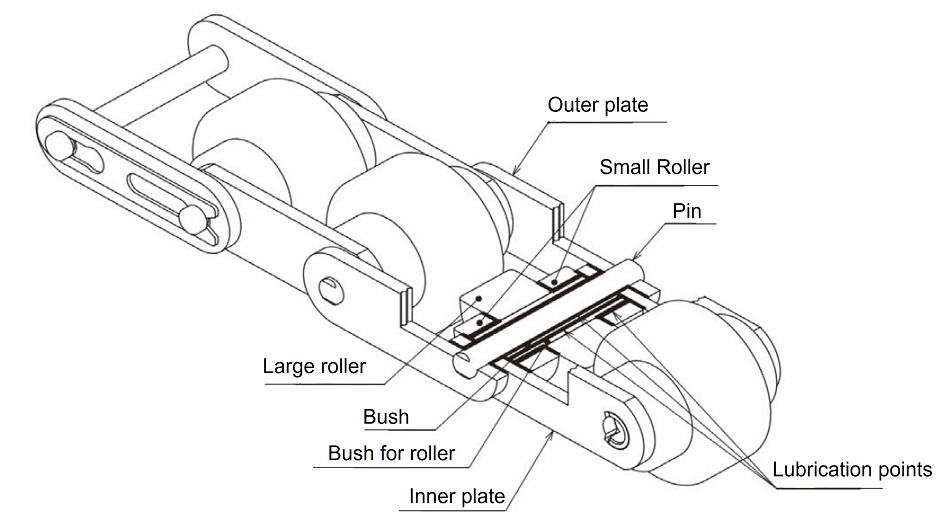

  इसके अतिरिक्त, यदि समय के साथ खराब होने के कारण स्प्रोकेट मोड़ पर या संवहन क्षेत्र में बड़े और छोटे व्यास वाले रोलर्स के बीच असामान्य आवाज़ आती है, तो पिन और बुशिंग के बीच और बड़े और छोटे व्यास वाले रोलर्स के बीच SAE 10 से 20 तेल लगाएँ। तेल लगाने के लिए स्प्रे ऑइलर या ब्रश का उपयोग करें ताकि यह ज़रूरत वाले क्षेत्रों तक पहुँच सके। यदि संवहन की जा रही वस्तु में तेल के स्थानांतरण के कारण समस्याएँ उत्पन्न होती हैं, तो रोलर की बाहरी परिधि पर चिपके हुए किसी भी तेल को पोंछ दें।


  लैम्ब्डा विनिर्देश पिन और बुशिंग के बीच शोर को कम करता है, इसलिए कृपया इसे उन स्थानों पर उपयोग करने पर विचार करें जहां स्नेहन संभव नहीं है या जहां स्नेहन अवांछनीय है।

• (6) संवहन पक्ष पर फ्रेम अंत की ऊपरी सतह का प्रसंस्करण
  कृपया चेन के छोटे व्यास वाले रोलर्स की चलती सतह को चैम्फर करें।

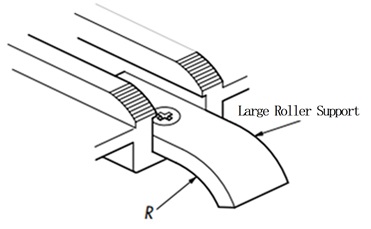

• (7) बड़े व्यास वाला रोलर होल्डर
  संचालित सिरे पर "बड़े व्यास वाले रोलर सपोर्ट" को जोड़कर, चैन (बड़े व्यास वाले रोलर) को चम्फर्ड भाग में धंसने से रोकना संभव है।

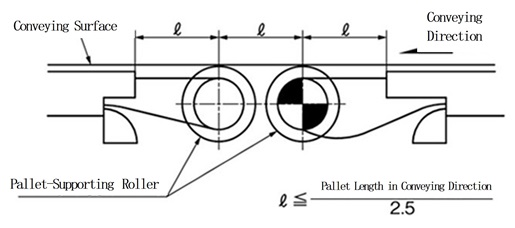

• (8) कन्वेयर के बीच प्रसंस्करण (सीधी रेखा स्थानांतरण)
  कन्वेयर के स्थानांतरण बिंदु पर, पैलेट को स्थिर अवस्था में परिवहन करने के लिए "पैलेट सपोर्ट रोलर्स" के रूप में फ्री रोलर्स या मोटर रोलर्स स्थापित करें।

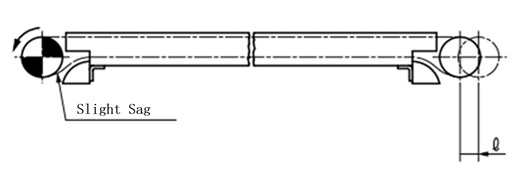

• (9) टेक-अप (1)


  टेक-अप राशि ℓ = चेन पिच x 2 + अतिरिक्त लंबाई

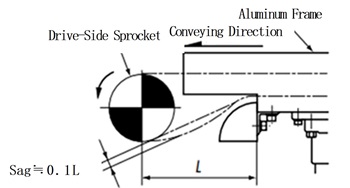

  संचालन करते समय, ड्राइव स्प्रोकेट के नीचे चेन में थोड़ी मात्रा में ढील (स्पैन का लगभग 10%) रखें।

  यदि ढीलापन बहुत अधिक हो जाए तो टेक-अप को समायोजित करें या चेन को छोटा कर दें।



  चेन ढीला

  इकाई: मिमी

  आकार	सामान्य ढीलापन	अधिकतम शिथिलता
  RF2030	25	75
  RF2040	35	105
  RF2050	40	120
  RF2060	50	150
  RF2080	65	190

  यह डबल स्पीड कन्वेयर डिज़ाइन डेटा पर आधारित शिथिलता है।

• (10) टेक-अप (2)

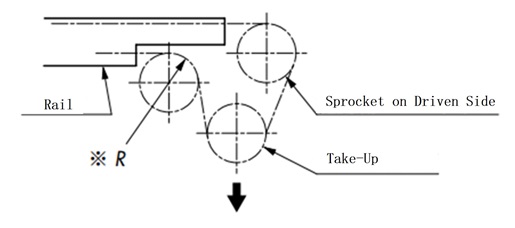

  यदि आगे और पीछे कन्वेयर हैं और आप पिछले पृष्ठ की तरह टेक-अप स्थापित नहीं कर सकते हैं, तो कृपया नीचे दिए गए आरेख को देखें।
  हालाँकि, स्नैप कवर के साथ डबल प्लस चेन के मामले में, सुनिश्चित करें कि R आयाम रिटर्न गाइड के R आयाम से बड़ा है (आयाम आरेख देखें)।

• (11) स्प्रोकेट और शाफ्ट
  ड्राइव स्प्रोकेट...बाएं और दाएं स्प्रोकेट कुंजीबद्ध हैं और उन्हें चरण में संरेखित किया जाना चाहिए।
  टेक-अप स्प्रोकेट...कोई चाबी नहीं (मुक्त) और अलग-अलग बाएं और दाएं शाफ्ट हैं।
  अन्य स्प्रोकेट...कोई चाबी नहीं (मुफ़्त)

*आरएफ2030वीआरपीयूए और यूबी (यूरेथेन लाइन्ड रोलर्स) को अपेक्षाकृत कम रोलर निशान छोड़ने के लिए डिज़ाइन किया गया है, भले ही परिवहन की जाने वाली वस्तुओं को सीधे चेन पर रखा गया हो।

2. स्नैप कवर के साथ डबल प्लस चेन

• (1) स्नैप कवर इंजीनियरिंग प्लास्टिक से बना है, इसलिए कृपया इसे सावधानी से संभालें।
• (2) स्नैप कवर दो प्रकार के होते हैं, एक बाहरी लिंक के लिए और दूसरा आंतरिक लिंक के लिए। ध्यान रखें कि इन्हें गलत तरीके से न लगाएँ (नीचे चित्र देखें)।
  (स्नैप कवर को चेन के साथ असेंबल करके भेजा जाता है।)


  बाहरी लिंक के लिए स्नैप कवर



  आंतरिक लिंक के लिए स्नैप कवर

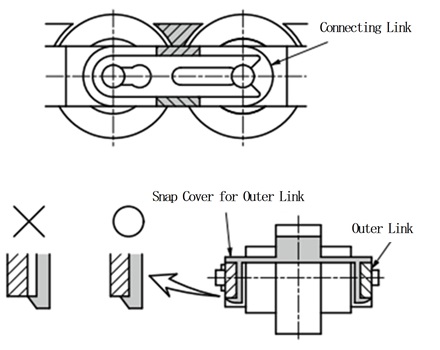

• (3) जंजीरों को जोड़ते समय, पहले समर्पित कनेक्टिंग लिंक का उपयोग करें, फिर प्लेटों में बाहरी लिंक के लिए स्नैप कवर को ठीक से संलग्न करें (नीचे आरेख देखें)।

• (4) यदि हैंडलिंग के दौरान स्नैप कवर क्षतिग्रस्त हो जाता है, तो उसे नए से बदल दें।
