तकनीकी डेटा छोटे आकार की कन्वेयर चेन चेन के प्रकार, उनका उपयोग कैसे करें और संरचना
छोटे आकार की कन्वेयर चेन मोटे तौर पर आरएस अटैचमेंट चेन डबल पिच में विभाजित किया जा सकता है, जिनमें से प्रत्येक का उपयोग इसकी विशेषताओं के अनुसार किया जा सकता है।
RS प्रकार की चेन, अटैचमेंट और डबल पिच डबल पिच के साथ

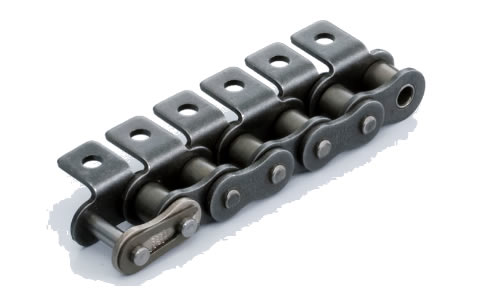

RS प्रकार की चेन अटैचमेंट के साथ
- - चिकनी झुकाव से तेज गति से संप्रेषण की अनुमति मिलती है।
- - आरएस-प्रकार के मानक स्प्रोकेट का उपयोग किया जा सकता है, जिससे कॉम्पैक्ट डिजाइन प्राप्त होता है।
- - अपेक्षाकृत उच्च सटीकता.

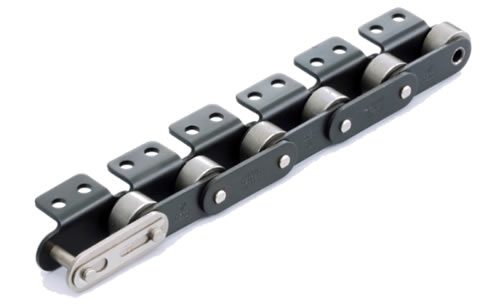

डबल पिच
- - आर रोलर्स लगाए जा सकते हैं, जिनकी परिवहन क्षमता उच्च होती है और वे बड़े भार को झेल सकते हैं।
- - संलग्नक चौड़े हैं और आप छेदों की संख्या चुन सकते हैं।
- - प्रति मीटर लिंक की संख्या आधी हो जाती है क्योंकि यह डबल पिच है, और प्रति लंबाई लिंक की संख्या कम हो जाती है, जिससे यह सस्ता हो जाता है।
संलग्नक के साथ RS प्रकार की श्रृंखला की संरचना
चेन बॉडी में पांच भाग होते हैं: पिन, बुशिंग, रोलर्स, तथा आंतरिक और बाहरी प्लेटें।
मूल संरचना ड्राइव चेन के समान ही है।
| अनुलग्नक के साथ आरएस प्रकार संरचना की विशेषताएं | |
|---|---|
| रोलर | ・केवल एस रोलर. |
| आंतरिक और बाहरी प्लेटें | - आरएस प्रकार आठ आकृति. |
| स्प्रोकेट | - अधिकांश मामलों में आरएस मानक स्प्रोकेट का उपयोग किया जा सकता है। |
डबल पिच संरचना
चेन बॉडी में पांच भाग होते हैं: पिन, बुशिंग, रोलर्स, तथा आंतरिक और बाहरी प्लेटें।
मूल संरचना ड्राइव चेन के समान ही है।
| डबल पिच संरचना की विशेषताएं | |
|---|---|
| रोलर | -एस रोलर्स और आर रोलर्स में उपलब्ध है। |
| आंतरिक और बाहरी प्लेटें | - आर.एस. प्रकार की तुलना में दोगुनी पिच वाला सपाट आकार। |
| स्प्रोकेट | - आर रोलर्स के लिए विशेष स्प्रोकेट की आवश्यकता होती है। - 30 या अधिक दांतों वाले एस रोलर्स का उपयोग आरएस मानक स्प्रोकेट के साथ किया जा सकता है। |
एस रोलर

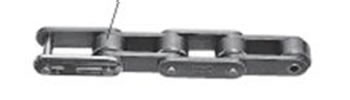

आर रोलर
आर रोलर्स और एस रोलर्स का उपयोग कैसे करें
डबल पिच के लिए, दो प्रकार के रोलर्स का चयन किया जा सकता है: आर रोलर और एस रोलर।
| जंजीर वज़न |
लौरा स्वीकार्य भार |
रोलर पहनना | जब रोलर घूमता है घर्षण गुणांक |
आवश्यक शक्ति | कन्वेयर की लंबाई | चेन स्पीड | |
|---|---|---|---|---|---|---|---|
आर रोलर
|
बड़ा (1.5) |
बड़ा (5) |
छोटा | छोटा (1) |
छोटा | 10 मीटर या उससे अधिक | 20 मीटर/मिनट या अधिक |
एस रोलर
|
छोटा (1) |
छोटा (1) |
बड़ा | बड़ा (1.8) |
बड़ा | 10 मीटर या उससे कम | 20मी/मिनट या उससे कम |
आर रोलर्स में बड़े स्वीकार्य भार और कम घर्षण प्रतिरोध का लाभ होता है।
इसके अलावा, रोलर का बाहरी व्यास प्लेट की चौड़ाई से बड़ा होता है।
एस-रोलर्स का प्रभाव स्प्रोकेट के जाल में फंसने पर लगने वाले झटके और घिसाव को कम करना है।
यद्यपि रोलिंग प्रतिरोध आर रोलर्स की तुलना में अधिक है, फिर भी वजन कम करना संभव है।
रोलर का बाहरी व्यास प्लेट की चौड़ाई से छोटा होता है।
