रोलर चेन ट्रांसमिशन के लिए 7:1 तक का गति अनुपात उपयुक्त है, लेकिन बहुत कम गति पर इसे लगभग 10:1 तक बढ़ाया जा सकता है। छोटे स्प्रोकेट और चेन के बीच का घुमावदार कोण 120° या उससे अधिक होना चाहिए।

हालाँकि, यदि इसे लटकाकर उपयोग किया जाना है, तो इसका कोण कम से कम 90° होना चाहिए।

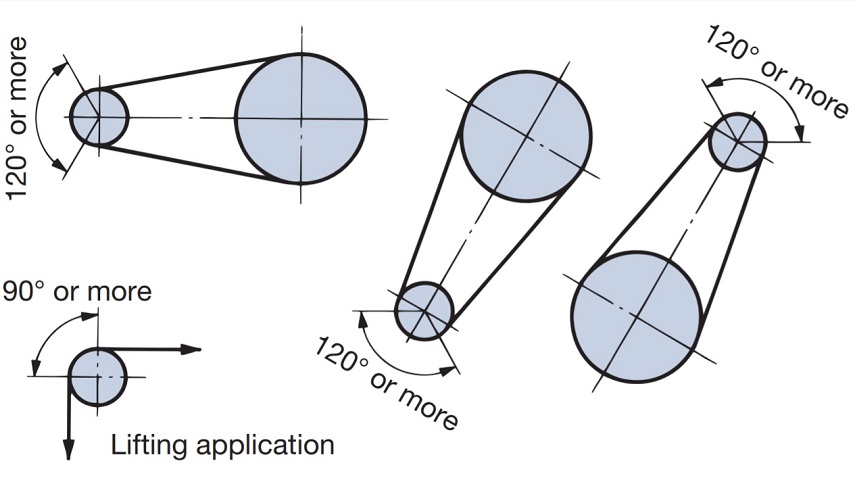

चित्र 13. लपेटने का कोण

सबसे छोटी दूरी वह दूरी होती है जहाँ दो स्प्रोकेट के दाँत एक-दूसरे के संपर्क में नहीं आते। दोनों शाफ्टों के बीच सबसे वांछनीय केंद्र दूरी, प्रयुक्त रोलर चेन की पिच का लगभग 30 से 50 गुना होती है।

हालाँकि, जब उतार-चढ़ाव वाला भार लगाया जाता है, तो इसे 20 गुना से नीचे रखना उचित होता है।

1. रोलर चेन ट्रांसमिशन को प्रारंभिक तनाव की आवश्यकता नहीं होती है जो वी-बेल्ट या फ्लैट बेल्ट ट्रांसमिशन के लिए आवश्यक है।

आम तौर पर, रोलर चेन का इस्तेमाल उचित मात्रा में ढील के साथ किया जाना चाहिए। अगर रोलर चेन बहुत ज़्यादा कसी हुई है, तो पिन और बुशिंग के बीच तेल की परत नहीं बनेगी, जिससे रोलर चेन और बेयरिंग को नुकसान पहुँचने की संभावना बढ़ जाएगी।
इसके अलावा, यदि रोलर चेन बहुत ढीली होगी, तो वह कंपन करेगी और स्प्रोकेट में फंस जाएगी, जिससे रोलर चेन और स्प्रोकेट दोनों को नुकसान पहुंचेगा।

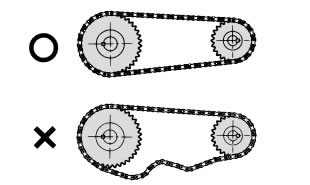

चित्र 14. ढीलेपन का उदाहरण

2. रोलर चेन ट्रांसमिशन में, जब भी संभव हो, निचला भाग ढीला होना चाहिए।

ढीलेपन की उचित मात्रा वह मात्रा है, जब आप ढीले पक्ष के केंद्र को लंबवत दिशा में मैन्युअल रूप से स्थानांतरित करते हैं, तो दूरी SS', स्पान AB का लगभग 4% होती है।
(उदाहरण के लिए, यदि स्पान की लंबाई 800 मिमी है, तो ढीलापन की मात्रा 800 मिमी x 0.04 = 32 मिमी होगी।)

निम्नलिखित मामलों में, इसे लगभग 2% पर सेट करें।

• ・ऊर्ध्वाधर संचरण या समान व्यवस्था
• ・जब अक्षों के बीच की दूरी 1 मीटर या उससे अधिक हो
• ・भारी भार के साथ बार-बार शुरू करने पर
• ・जब प्रवाह अचानक उलट जाता है

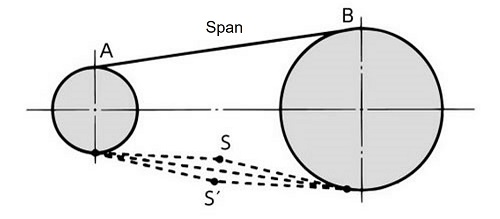

चित्र 15. ढील की मात्रा

3. उपयोग के पहले कुछ घंटों के दौरान, रोलर चेन लगभग 0.05% तक खिंच जाएगी क्योंकि प्रत्येक भाग की संपर्क सतहें टूट जाएंगी।

इसलिए, रोलर चेन में ढीलेपन की मात्रा को समायोजित करना आवश्यक हो सकता है।
अगर आपके पास टेंशनिंग डिवाइस है, तो उसका इस्तेमाल करें। अगर आपके पास टेंशनिंग डिवाइस नहीं है, तो बियरिंग को हिलाकर ढील को समायोजित करें। जैसे-जैसे चेन टूटेगी, खिंचाव कम होता जाएगा।

स्प्रोकेट स्थापना की सटीकता रोलर चेन की सुचारू गति को प्रभावित करती है और रोलर चेन के जीवनकाल को निर्धारित करती है।

1. शाफ्ट समतल है यह सुनिश्चित करने के लिए स्पिरिट लेवल का उपयोग करें।

सटीकता को ±1300 तक समायोजित किया गया है।

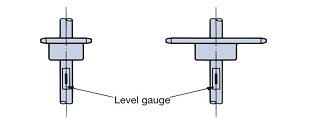

चित्र 16. शाफ्ट क्षैतिजता

2. शाफ्ट की समांतरता निर्धारित करने के लिए एक पैमाने का उपयोग करें।

शाफ्ट की समानांतरता को इस प्रकार समायोजित करें कि यह ± 1300 ≧  A - BL हो।

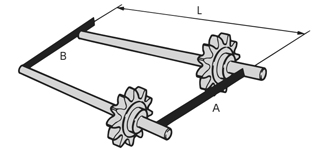

चित्र 17. शाफ्टों की समांतरता

3. समतल सतहों की समांतरता मापने वाले किसी उपकरण, जैसे कि सीधी धार या Easy Laser, का उपयोग करके स्प्रोकेट के जोड़े को इस प्रकार समायोजित करें कि वे एक ही तल पर हों। स्प्रोकेट की केंद्र दूरी के आधार पर, उन्हें इस प्रकार स्थापित करें कि निम्नलिखित मान प्राप्त हों।

• 1 मीटर तक: ±1 मिमी
• 1 से 10 मीटर: ± अक्ष दूरी (मिमी)1,000
• 10 मीटर या अधिक: ±10 मिमी

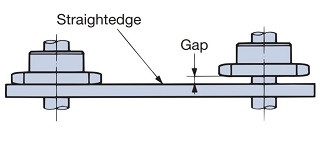

चित्र 18. स्प्रोकेट फेस संरेखण

स्प्रोकेट को पावर लॉक, लॉक स्प्रोकेट या चाबी के साथ शाफ्ट पर सुरक्षित किया जाता है।
कॉलर और सेट बोल्ट जैसे समायोजन भागों की भी आवश्यकता हो सकती है।

1. सामान्य लेआउट

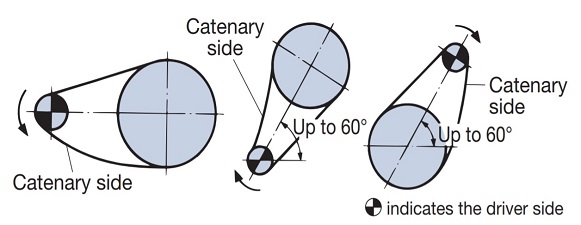

रोलर चेन ट्रांसमिशन के लिए आदर्श व्यवस्था वह है जिसमें दोनों स्प्रोकेट के केंद्रों को जोड़ने वाली रेखा लगभग क्षैतिज हो। यदि व्यवस्था लगभग ऊर्ध्वाधर है, तो रोलर चेन थोड़ा खिंचने पर भी आसानी से स्प्रोकेट से अलग हो जाएगी, इसलिए आइडलर या टेंशनर का उपयोग करें। झुकाव कोण यथासंभव 60° के भीतर होना चाहिए।

चित्र 19. विशिष्ट लेआउट

2. प्लेसमेंट संबंधी विचार

・यदि ऊपरी भाग ढीला है

यदि केंद्र दूरी कम है, तो स्प्रोकेट की केंद्र दूरी बढ़ाने के लिए बेयरिंग को हिलाएं और तनाव को थोड़ा समायोजित करें।

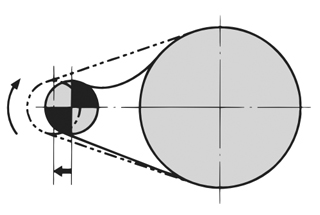

चित्र 20: केंद्र दूरी कम होने पर समायोजन का उदाहरण

यदि केंद्र की दूरी लंबी है, तो रोलर चेन को सहारा देने के लिए स्लैक के अंदर एक मध्यवर्ती आइडलर रखा जाता है।

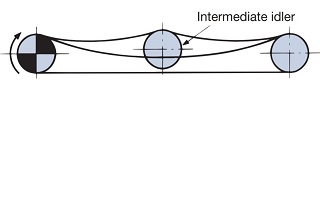

चित्र 21: केंद्र दूरी लंबी होने पर समायोजन का उदाहरण

- जब चेन की गति अधिक होती है और उतार-चढ़ाव वाला भार लगाया जाता है

रोलर चेन की प्राकृतिक आवृत्ति और संचालित मशीन का प्रभाव चक्र, या रोलर चेन की कॉर्डल क्रिया (बहुभुज गति के कारण रोलर चेन की ऊपर और नीचे की गति), सिंक्रनाइज़ हो सकती है, जिससे रोलर चेन कंपन कर सकती है।

ऐसे मामलों में, कंपन को रोकने वाले उपकरणों जैसे गाइड स्टॉपर्स (एनबीआर या अल्ट्रा-हाई मॉलिक्यूलर वेट पॉलीइथाइलीन से बने) का उपयोग करके दबाया जा सकता है।

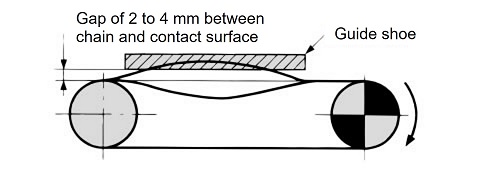

चित्र 22. कंपन रोकथाम का उदाहरण

・जब केंद्र रेखा लंबवत हो

एक टेंशनर स्थापित करें जो अतिरिक्त ढीलेपन के लिए स्वचालित रूप से समायोजित हो जाता है ताकि स्प्रोकेट के साथ उचित जुड़ाव सुनिश्चित हो सके, विशेष रूप से निचले ड्राइव शाफ्ट पर।

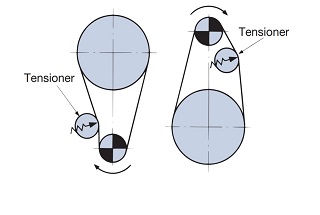

चित्र 23. ऊर्ध्वाधर संचरण के लिए समायोजन का उदाहरण

1. गाइड सेट अप करना

घुमावदार चेन में आरएस रोलर चेन तुलना में गति की अधिक स्वतंत्रता होती है, इसलिए चेन पर गाइड प्रदान किए जाते हैं ताकि यह सुनिश्चित किया जा सके कि यह स्प्रोकेट के साथ सीधे मेल खाता है।

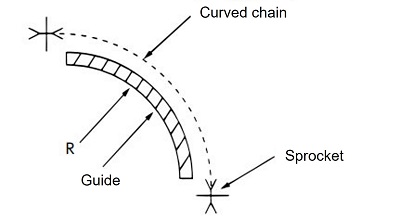

चित्र 24. गाइड आरेख

2. न्यूनतम पार्श्व झुकने त्रिज्या (r)

गाइड को इस प्रकार स्थापित करें कि गाइड का R आयाम नीचे दी गई तालिका में न्यूनतम पार्श्व झुकने वाली त्रिज्या के बराबर या उससे अधिक हो।
