• 1. आरपी बॉडी पिन प्रकार वाली रोलर चेन के लिए, बाहरी लिंक पर दो पिनों के एक छोर (एक ही तरफ) को तब तक पीसें जब तक कि वे प्लेट के साथ समतल न हो जाएं।
  पीसते समय चेन को अधिक गर्म होने से बचाएं।
  पॉली-स्टील चेन रिवेट नहीं होते, और उन्हें खुरच कर निकालने की कोई आवश्यकता नहीं होती।
  RS08B-1 से RS16B-1 तक, सरल काटें और जोड़ें विनिर्देशों वाले पिन का उपयोग किया जाता है। पिन को जोड़ने वाले रिवेट को खुरचने की कोई आवश्यकता नहीं होती है।
• 2. सीपी बॉडी पिन प्रकार वाली रोलर चेन के लिए, कोटर पिन या अन्य बन्धन भागों को हटा दें।

  चित्र 1. रिवेट-प्रकार की रोलर चेन



  चित्र 2. पिन के सिरे को छीलना


• 3. रोलर चेन को चेन वाइज़ के खांचे में से गुजारें, और अलग किए जाने वाले भाग के रोलर को चेन वाइज़ के जबड़ों से हल्के से कस दें।
  पॉली-स्टील चेन और लैम्ब्डा चेन के लिए, कृपया अनुभाग 1.3 और 1.4 में दी गई प्रक्रियाओं का पालन करें।
  बहु-तार सुपर चेन के लिए, सबसे निचले रोलर को चेन वाइज़ के जबड़े से गुजारें।

  चित्र 3. रोलर चेन को चेन वाइज़ में सेट करना



  सुपर चेन सेट


• 4. रोलर चेन के आकार से मेल खाने वाले प्राथमिक पंच को उस पिन के शीर्ष पर रखें जिसे आपने अभी काटा है, और प्राथमिक पंच के शीर्ष पर हथौड़े से प्रहार करें।
  इस समय, बाहरी लिंक पर पिनों के जोड़े को बारी-बारी से इस तरह मारें कि वे एक-दूसरे के समानांतर निकल आएँ। तब तक मारते रहें जब तक कि पिन बाहरी प्लेट से बाहर आने ही वाले न हो जाएँ।

  चित्र 4. प्राथमिक पंच से पिन पर प्रहार


• 5. बाहरी प्लेट से पिनों की जोड़ी को हटाने के लिए एक द्वितीयक पंच और हथौड़े का उपयोग करें।

• 1. आरपी मुख्य पिन प्रकार वाली रोलर चेन के लिए, बाहरी लिंक पर दो पिनों के एक छोर (एक ही तरफ) को ग्राइंडर से पीस लें (1.1 में बताई गई प्रक्रिया के समान)।
  सीपी बॉडी पिन प्रकार वाली रोलर चेन के लिए, कोटर पिन और अन्य बन्धन भागों को हटा दें।
• 2. एक ही बाहरी लिंक से दो पिन निकालें।

  चित्र 5. चेन स्क्रू से काटना

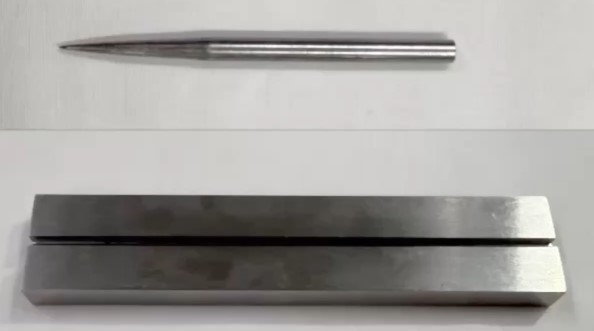

• 1. चेन की बाहरी प्लेट को सपोर्ट पर टिकाएं, पिन के सिर को विशेष पंच से पकड़ें, और पंच के सिर पर हल्के से हथौड़े से प्रहार करें।
• 2. आंतरिक लिंक को क्षतिग्रस्त होने से बचाने के लिए उस पर बहुत जोर से प्रहार करें।

  चित्र 6. सपोर्ट पर स्थापित पॉली-स्टील चेन



  चित्र 7. पॉली-स्टील चेन का वियोजन



• 1. आरपी मुख्य पिन प्रकार वाली रोलर चेन के लिए, बाहरी लिंक पर दो पिनों के एक छोर (एक ही तरफ) को ग्राइंडर से पीस लें (1.1 में बताई गई प्रक्रिया के समान)।
  सीपी बॉडी पिन प्रकार वाली रोलर चेन के लिए, कोटर पिन और अन्य बन्धन भागों को हटा दें।
• 2. चेन काटने के लिए लैम्ब्डा चेन कटिंग टूल के क्रैडल और डेडिकेटेड पंच का इस्तेमाल करें। काटने की विधि खंड 1.1 में बताई गई है, सिवाय इसके कि इसमें वाइज़ की जगह डेडिकेटेड क्रैडल का इस्तेमाल किया जाता है।
• 3. जब पिन को पंच से निकालें तो उसे बारी-बारी से धीरे से थपथपाकर निकालें।

रोलर चेन जोड़ते समय, स्प्रोकेट के दांतों का उपयोग करना सुविधाजनक होता है। नीचे दिए गए चरणों का पालन करें।

• 1. रोलर चेन को स्प्रोकेट के चारों ओर लपेटें ताकि रोलर चेन के दोनों सिरे स्प्रोकेट पर हों।
• 2. संयोजक कड़ी को जोड़ में डालें।
• 3. जोड़ने वाली लिंक प्लेट डालें और फिर इसे स्प्रिंग क्लिप, स्प्लिट पिन या स्प्रिंग पिन जैसे किसी बन्धन भाग से सुरक्षित करें।
• 4. एफ-प्रकार के कनेक्टिंग लिंक के लिए, जोड़ने वाली लिंक प्लेट को निर्दिष्ट स्थान पर डालने के लिए हथौड़े से हल्के से टैप करें, फिर इसे स्प्रिंग पिन जैसे किसी बन्धन भाग से सुरक्षित करें।
• 5. स्प्रोकेट के दांतों को हथौड़े आदि से होने वाले आघात से बचाएं।

चित्र 8. स्प्रोकेट पर जुड़ना

यह वह विधि है जब लेआउट प्रतिबंधों के कारण स्प्रोकेट दांतों का उपयोग नहीं किया जा सकता।

• 1. रोलर चेन को स्प्रोकेट के चारों ओर लपेटें और रोलर चेन के दोनों सिरों को चेन पुलर (एक्सेसरीज़ देखें) या तार से खींचें।
• 2. संयोजक कड़ी को जोड़ में डालें।
• 3. जोड़ने वाली लिंक प्लेट डालें और इसे स्प्रिंग क्लिप, स्प्लिट पिन या स्प्रिंग पिन जैसे बन्धन भागों के साथ सुरक्षित करें।

चित्र 9. शाफ्टों को जोड़ना

1. स्प्रिंग क्लिप

स्प्रिंग क्लिप उपयोग मुख्यतः RS60 और उससे नीचे के रोलर चेन के कनेक्टिंग लिंक पर किया जाता है।
जोड़ते समय, कनेक्टिंग लिंक प्लेट को पिन पर डालें, फिर स्प्रिंग क्लिप कनेक्टिंग लिंक पर दो पिनों के खांचे में सुरक्षित रूप से डालें।

यदि स्प्रिंग क्लिप बहुत अधिक खींचा गया तो वह ठीक से नहीं लगेगी और गिर जाएगी।

स्प्रिंग क्लिप सामान्यतः रोलर चेन की गति की दिशा में लगाया जाना चाहिए जैसा कि चित्र 10 में दिखाया गया है।

चित्र 10. स्प्रिंग क्लिप स्थापना दिशा

2. कॉटर पिन

कुछ पर्यावरण प्रतिरोधी और विशेष ड्राइव चेन को छोड़कर ड्राइव चेन प्रयुक्त स्प्लिट पिनों को ताप उपचारित किया जाता है।

स्प्लिट पिन को लगभग 60° के कोण पर खोला जाना चाहिए। स्प्लिट पिन का दोबारा इस्तेमाल न करें या बाज़ार में उपलब्ध स्प्लिट पिन का इस्तेमाल न करें।

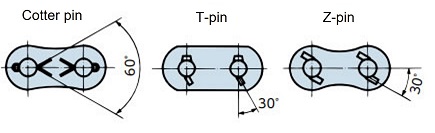

चित्र 11. रिटेनिंग पार्ट्स की स्थापना

आरएस रोलर चेन कॉटर पिन आयाम (केवल रोलर चेन)

नोट: RS240 में स्प्लिट पिन सेटिंग नहीं है।
