2. चयन के लिए प्रयुक्त गुणांक
बहु-तार गुणांक
बहु-तार रोलर श्रृंखला की शक्ति संचरण क्षमता एकल तार रोलर श्रृंखला की शक्ति संचरण क्षमता के तारों की संख्या होने की उम्मीद नहीं की जा सकती, क्योंकि श्रृंखला के प्रत्येक स्ट्रैंड पर भार समान रूप से वितरित नहीं होता है।
इसलिए, बहु-तार रोलर श्रृंखला की पावर ट्रांसमिशन क्षमता की गणना एकल तार रोलर श्रृंखला की पावर ट्रांसमिशन क्षमता को बहु-तार गुणांक से गुणा करके की जाती है।
| रोलर चेन स्ट्रैंड तारों की संख्या | बहु-तार गुणांक |
|---|---|
| 2 पंक्तियाँ | 1.7 |
| 3 पंक्तियाँ | 2.5 |
| 4 पंक्तियाँ | 3.3 |
| 5 पंक्तियाँ | 3.9 |
| 6 पंक्तियाँ | 4.6 |
सर्विस कारक Ks
पारेषण क्षमता इस शर्त पर आधारित है कि लोड में उतार-चढ़ाव कम हो, इसलिए लोड में उतार-चढ़ाव के आकार के आधार पर सर्विस कारक Ks द्वारा पारेषण kW को ठीक किया जाता है।
सर्विस कारक Ks का निर्धारण तालिका 2 के आधार पर किया जाता है, जो मशीन और प्राइम मूवर के प्रकार पर निर्भर करता है।
प्रेषित kW को सर्विस कारक से गुणा करके डिज़ाइन किलोवाट ज्ञात करें।
| शॉक प्रकार | प्रयुक्त मशीनों के उदाहरण | इंजन का प्रकार | ||
|---|---|---|---|---|
| मोटर टर्बाइन |
आंतरिक दहन इंजन | |||
| द्रव युग्मन साथ |
द्रव युग्मन कोई नहीं |
|||
| सुचारू संचरण | न्यूनतम भार उतार-चढ़ाव वाले बेल्ट कन्वेयर और चेन कन्वेयर केन्द्रापसारी पंप, केन्द्रापसारी ब्लोअर, सामान्य कपड़ा मशीनरी, कम भार उतार-चढ़ाव वाली सामान्य मशीनरी |
1.0 | 1.0 | 1.2 |
| थोड़ा झटका लगा साथ में प्रसारण |
केन्द्रापसारक कम्प्रेसर, समुद्री प्रणोदन इकाइयाँ, मामूली भार उतार-चढ़ाव वाले कन्वेयर, स्वचालित भट्टियां, ड्रायर, क्रशर, सामान्य मशीन टूल्स, कंप्रेसर, सामान्य निर्माण मशीनरी, सामान्य कागज बनाने वाली मशीनरी |
1.3 | 1.2 | 1.4 |
| जोर का झटका साथ में प्रसारण |
प्रेस, क्रशर, निर्माण और खनन मशीनरी, कंपन मशीनें, तेल कुआं ड्रिल, रबर मिक्सर, रोल, रोल गन, सामान्य मशीनरी जो रिवर्स या शॉक लोड के अधीन होती है |
1.5 | 1.4 | 1.7 |
घूर्णन कारक Kn और दांत संख्या कारक Kz
तालिका 3 घूर्णन गुणांक Kn और दांत संख्या गुणांक Kz
| घूर्णी गति r/min | घूर्णन गुणांक Kn |
|---|---|
| 27 से कम | 1.00 |
| 27以上37未満 | 1.03 |
| 37以上50未満 | 1.07 |
| 50以上70未満 | 1.10 |
| 70以上100未満 | 1.14 |
| 100以上150未満 | 1.19 |
| 150以上300未満 | 1.27 |
| 300以上500未満 | 1.34 |
| 500以上1000未満 | 1.44 |
| 1000以上2000未満 | 1.54 |
| 2000以上4000未満 | 1.65 |
| दांतों की संख्या | दांत संख्या कारक Kz |
|---|---|
| 9以上12未満 | 1.16 |
| 12以上15未満 | 1.14 |
| 15以上18未満 | 1.12 |
| 18以上24未満 | 1.10 |
| 24以上30未満 | 1.08 |
| 30以上38未満 | 1.06 |
| 38以上47未満 | 1.04 |
| 47以上60未満 | 1.02 |
| 60 और उससे अधिक | 1.00 |
प्रभाव गुणांक K
यह एक स्थिरांक है जो प्राइम मूवर और लोड के बीच जड़त्व आघूर्णों (I अनुपात, GD2 अनुपात) के अनुपात द्वारा निर्धारित होता है, जब इसे एक ही शाफ्ट में परिवर्तित किया जाता है, तथा ट्रांसमिशन डिवाइस में प्ले की मात्रा द्वारा निर्धारित होता है।
जब जड़त्व अनुपात R > 10, R = 10
यदि जड़त्व अनुपात R < 0.2, तो R = 0.2 सेट करें।
यदि प्राइम मूवर या लोड का I या GD2 अज्ञात है, तो चित्र 1 में R का मान उपयोग करें।

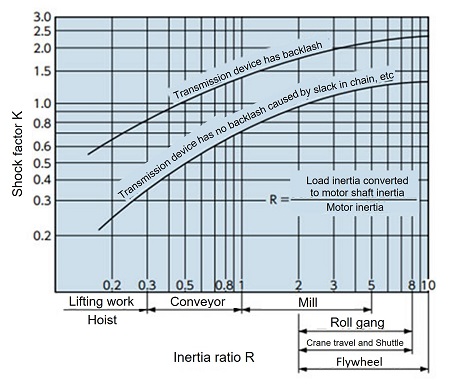

चित्र 1 प्रभाव गुणांक K
असंतुलित भार कारक Ku
जब किसी गाड़ी को उठाने या चलाने के लिए दो या चार जंजीरों का उपयोग किया जाता है, तो जंजीरों पर लगने वाला तनाव एक समान नहीं होगा।
इसका उपयोग बाएं-दाएं असंतुलन के लिए दिशानिर्देश के रूप में किया जाता है, जब प्रत्येक श्रृंखला पर कार्यरत तनाव की गणना नीचे दिए गए असंतुलित भार गुणांक Ku से गुणा करके की जाती है।
(उदाहरण) चार-स्ट्रैंड निलंबन में प्रति इकाई असंतुलित भार गुणांक
Ku = 0.6 × 0.6 = 0.36
| 2 बोतलें | 0.6 |
|---|---|
| 4 टुकड़े | 0.36 |
