तकनीकी डेटा ड्राइव चेन रोलर चेन चयन

11. जड़त्व आघूर्ण की गणना कैसे करें

घूमता हुआ पिंड

आकार अवलोकन I (जड़त्व आघूर्ण) गणना विधि
(एस आई यूनिट)		 {GD 2 गणना गुरुत्वाकर्षण इकाई}

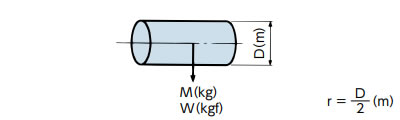

दायां वृत्ताकार बेलन दायां वृत्ताकार बेलन I = 1 2 Mr2 (kg・m2) GD2 = 1 2 WD2 (kgf・m2)

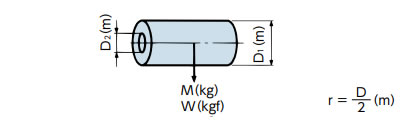

खोखला दायां वृत्ताकार बेलन खोखला दायां वृत्ताकार बेलन I = 1 2 M(r12+r22) (kg・m2) GD2 = 1 2 W(D12 + D22)
(kgf・m2)
एस आई यूनिट {गुरुत्वाकर्षण इकाई}
जड़त्व आघूर्ण (I) और फ्लाईव्हील प्रभाव (GD 2) 1kg・m2(I) 4kgf・m2(GD2)

रैखिक गतिशील पिंड

ड्राइव का प्रकार अवलोकन I (जड़त्व आघूर्ण) गणना विधि
(एस आई यूनिट)		 {GD 2 गणना गुरुत्वाकर्षण इकाई}

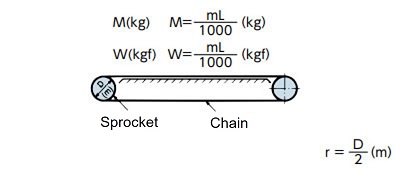

जंजीर जंजीर I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

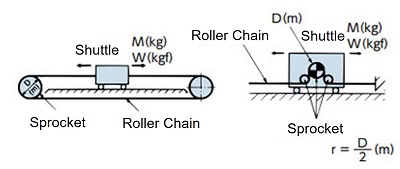

कार्ट ड्राइव कार्ट ड्राइव I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

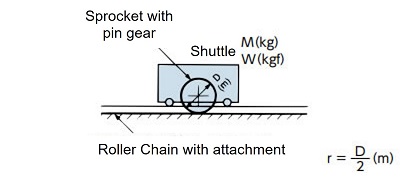

पिन गियर ड्राइव पिन गियर ड्राइव I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

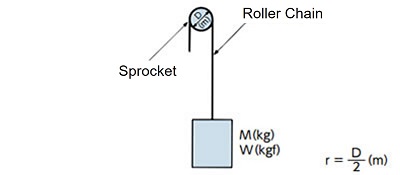

हैंगिंग ट्रांसमिशन हैंगिंग ट्रांसमिशन I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

लोड जड़त्व आघूर्ण को मोटर शाफ्ट में परिवर्तित करते समय

  • n 1: मोटर शाफ्ट घूर्णन गति
  • ​n2: लोड शाफ्ट घूर्णन गति
 भार जड़त्व आघूर्ण I
मैं ℓ = एन 2 एन 1 2 मैं
= मैं मैं 2 (किग्रा मी 2)
मैं ℓ = एम वी 2 π एन 1 2 (किग्रा मी 2)		 भार जड़त्व आघूर्ण GD 2
जीडी 2ℓ = n 2 n 1 2 जीडी 2
= जीडी 2 आई 2 (किलोग्राम·एम 2)
जीडी 2ℓ = डब्ल्यू वी π एन 1 2 (केजीएफ・एम 2)

नोट: उपरोक्त में स्प्रोकेट और चेन का द्रव्यमान शामिल नहीं है।
