तकनीकी डेटा ड्राइव चेन रोलर चेन चयन

अनुप्रयोग द्वारा चयन विधि

1. अनुप्रयोग-विशिष्ट चयन विधि का अवलोकन

		कनेक्टिंग लिंक प्रकार		ओफ़्सेट लिंक प्रारूप
उपयोग चयन बिंदु चयन विधि		-10℃ और 60℃ के बीच के सामान्य वातावरण के लिए उपयोग योग्य कनेक्टिंग भाग
		एम प्रकार	एफ प्रकार	2 पिच	1 पिच

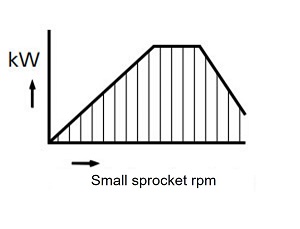

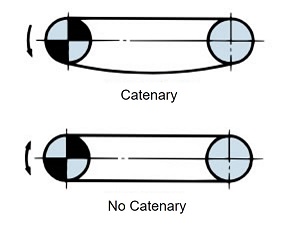

वाइंडिंग ट्रांसमिशन प्रारंभ आवृत्ति 6 बार/दिन से कम किलोवाट रेटिंग तालिका के आधार पर चयन सामान्य चयन विधि विवरण	RS	○	○	○	□
	BS/DIN	○	●	□	□
	LMD	○	●	-	□
	LMDNP	○	-	-	□
	LMDX	○	-	-	-
	LMDS	○	-	-	-
	LMDKF	○	●	-	□
	LMDKT	○	●	-	□
	LM	○	-	-	□
	SUP	○	●	-	-
	HT	○	○	-	-
	SNS	○	●	○	□

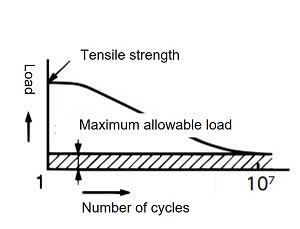

वाइंडिंग ट्रांसमिशन आरंभ आवृत्ति: प्रतिदिन 6 बार या उससे अधिक अधिकतम अनुमेय भार के आधार पर चयन अनुमेय तन्य बल चयन विधि विवरण हैंगिंग ड्राइव अधिकतम अनुमेय भार के आधार पर चयन कनेक्टिंग लिंक के लिए कृपया एफ-टाइप कनेक्टिंग लिंक या विशेष रूप से अंत बोल्ट के लिए डिज़ाइन किए गए कनेक्टिंग लिंक का उपयोग करें। (केवल सामान्य प्रयोजन रोलर चेन के लिए उपलब्ध) हैंगिंग ड्राइव का उदाहरण विवरण गाड़ी खींचना अधिकतम अनुमेय भार के आधार पर चयन ट्रॉली टोइंग का उदाहरण विवरण	RS	○	○	○	△
	BS/DIN	○	○	△	△
	SUP	○	○	-	-
	HT	○	○	-	-
	SUPH	○	●	-	-
	USN	-	●	-	-
	NP	○	○	-	△
	NEP (APP)	○	○	-	△
	SS,HS	○	-	-	○
	PC	○	-	-	-
	PCSY	○	-	-	-
	NS	○	-	-	○
	TI	○	-	-	○
	KT	○	○	-	△
	CU	○	○	-	-
	CUSS	○	-	-	-

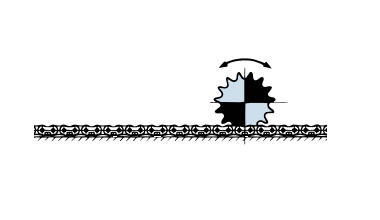

चेन प्रकार पिन गियर ड्राइव अधिकतम अनुमेय भार के आधार पर चयन (चेन गति 50 मीटर/मिनट या उससे कम) चेन-प्रकार पिन गियर ड्राइव चयन विधि विवरण	रुपये संलग्न करना मेंट के साथ	○	-	-	-

तालिका में प्रतीक ○: प्रयोग करने योग्य। □: संचरण क्षमता में कमी की उम्मीद। △: शक्ति में कमी की उम्मीद। -: कोई लागू उत्पाद नहीं। ●: कस्टम-निर्मित उत्पाद।

अन्य चयन

रोल ड्राइव

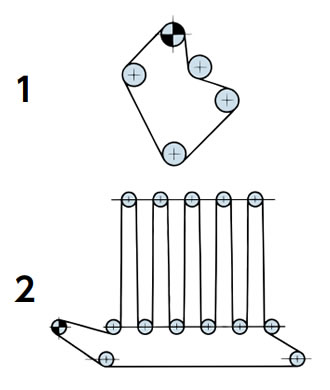

बहु-अक्ष ड्राइव

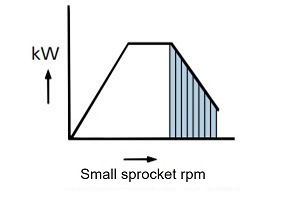

उच्च गति ड्राइव

किलोवाट रेटिंग तालिका के शीर्ष के दाईं ओर
(छायांकित क्षेत्र)

ऊर्ध्वाधर शाफ्ट के साथ ड्राइव

रोलर चेन के चयन के लिए आवश्यक शर्तों की जाँच करना

1) प्रयुक्त मशीन
2) प्रभाव का प्रकार
3) इंजन का प्रकार
4) प्राइम मूवर की रेटेड शक्ति
5) उच्च गति शाफ्ट बोर व्यास और घूर्णन गति
6) कम गति शाफ्ट बोर व्यास और घूर्णन गति
7) केंद्र दूरी

चेन चयन के लिए आवश्यक इंजन विशेषताओं की जाँच करना

अनुमेय तन्य बल और पिन गियर ड्राइव का चयन करते समय, कृपया निम्नलिखित मोटर विशेषताओं की जांच करें।

1) प्रधान चालक का जड़त्व आघूर्ण
2) प्राइम मूवर का रेटेड टॉर्क या प्राइम मूवर शाफ्ट स्पीड
3) प्राइम मूवर का प्रारंभिक टॉर्क
4) प्राइम मूवर का अधिकतम (स्टॉल) टॉर्क
5) प्राइम मूवर का ब्रेकिंग टॉर्क

⚠चयन पर नोट्स

रोलर चेन के चयन से संबंधित प्रत्येक अनुभाग रोलर चेन के प्रकार और आकार के चयन तक सीमित है, तथा इसमें संक्षारण और उम्र बढ़ने सहित पर्यावरणीय क्षरण को ध्यान में नहीं रखा गया है।

यदि रोलर चेन के चयन के संबंध में कोई कानून या दिशानिर्देश हैं, तो कृपया उन कानूनों और दिशानिर्देशों के साथ-साथ हमारी निर्दिष्ट विधि के अनुसार चयन करें, और वह चेन चुनें जिसका मार्जिन ज़्यादा हो। कृपया चयन करते समय सुरक्षा उपकरणों और स्नेहन उपकरणों जैसे किसी भी अतिरिक्त उपकरण को भी ध्यान में रखें।
