तकनीकी डेटा केबल कैरियर (CABLEVEYOR)-केबल कैरियर (CABLEVEYOR) का चयन -केबल कैरियर (CABLEVEYOR) स्टील श्रृंखला का चयन
केबल कैरियर (CABLEVEYOR) श्रृंखला का चयन
टीके और टीकेएच प्रकारों के लिए
केबल/नली भंडारण स्थान द्वारा निर्धारित आकार
टीके और टीकेएच प्रकारों के लिए, समर्थक छेद (डी) को आपके निर्दिष्ट आयामों के अनुसार मशीन किया जाएगा।
बाहरी व्यास और केबलों/होज़ों की संख्या के आधार पर सपोर्टर की न्यूनतम आवश्यक चौड़ाई B' की गणना करें, और चौड़ाई B ≥ B' वाले सपोर्टर का चयन करें।

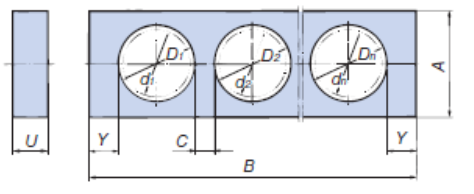

■ समर्थक आयाम
・समर्थक छेद व्यास की गणना
D: सपोर्टर छेद का व्यास (Φ8 या अधिक का पूर्णांक मान) d: केबल/नली का बाहरी व्यास
・समर्थक की न्यूनतम आवश्यक चौड़ाई की गणना
B': सपोर्टर की न्यूनतम आवश्यक चौड़ाई C: 4 मिमी या अधिक Y: नीचे दी गई तालिका देखें
| आकार | Y न्यूनतम |
|---|---|
| TK070 | 10 |
| TK095 | 15 |
| TK130 | 18 |
| TK180 | 18 |
| TKH250 | 25 |
*कृपया समर्थक आयामों के लिए प्रत्येक उत्पाद पृष्ठ देखें।
・समर्थकों का चयन
उपरोक्त गणना परिणामों से A और B आयाम तथा प्रत्येक मॉडल के लिए समर्थक आयाम का चयन करें।
गतिशील सिरे की ओर दूसरे लिंक से शुरू करते हुए प्रत्येक दो लिंक पर सपोर्टर लगाए जाते हैं।

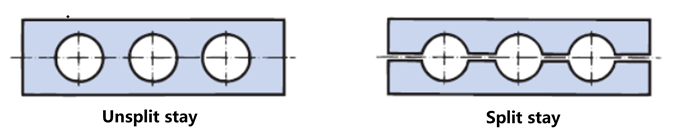

■ एकीकृत और विभाजित समर्थक प्रकार
टीके और टीकेएच केबल कैरियर (CABLEVEYOR) दो प्रकार के सपोर्टर्स के साथ उपलब्ध हैं: वन-पीस सपोर्टर्स और स्प्लिट सपोर्टर्स। स्प्लिट सपोर्टर्स के कारण एक तरफ से सपोर्ट्स को आसानी से हटाया जा सकता है, जिससे उन्हें जोड़ना और हटाना आसान हो जाता है। यह नोजल वाली होज़ के साथ, लंबी यात्रा दूरी होने पर, या कई सपोर्टेड ऑब्जेक्ट्स होने पर उपयोग के लिए सुविधाजनक है।
TKS प्रकार के लिए
■ फ़्रेम
विभाजनों की संख्या न्यूनतम आवश्यक संख्या से अधिक या उसके बराबर होनी चाहिए, और यह इस प्रकार निर्धारित की जानी चाहिए कि जहाँ तक संभव हो, एक केबल या नली एक छेद में फिट हो सके। केबल और नली की व्यवस्था करते समय, बाएँ और दाएँ द्रव्यमान संतुलन को भी ध्यान में रखें।
बाहरी व्यास और केबलों और होज़ों की संख्या के आधार पर न्यूनतम आवश्यक फ्रेम चौड़ाई B' की गणना करें, और एक सपोर्टर का चयन करें जो फ्रेम चौड़ाई B ≥ B' को संतुष्ट करता हो।
・आवश्यक आंतरिक चौड़ाई की गणना
डी: आवश्यक आंतरिक चौड़ाई (निकटतम पूर्ण संख्या तक पूर्णांकित) डी: केबल/नली का बाहरी व्यास
・न्यूनतम आवश्यक फ्रेम चौड़ाई की गणना
B': न्यूनतम आवश्यक फ्रेम चौड़ाई U: विभाजन प्लेट की मोटाई Y: लिंक प्लेट की मोटाई
・फ़्रेम चयन
प्रत्येक मॉडल के लिए उपरोक्त गणना परिणामों और फ्रेम आयाम B के आधार पर फ्रेम का चयन करें।
फ़्रेम और डिवाइडर की मात्रा
फ्रेम हर दो लिंक पर स्थापित किया जाता है।
विभाजनों की संख्या (m) = n x (एक स्थान पर विभाजनों की संख्या)
| आकार | B | h | Y | U | E | F | अधिकतम केबल/नली व्यास d |
|---|---|---|---|---|---|---|---|
| TKS070 | 100 150 200 | 31 | 10 | 3 | 15 | 13 | 27 |
| TKS095 | 46 | 12 | 4 | 17 | 14 | 42 |
| आकार | आवश्यक विभाजकों की न्यूनतम संख्या | ||
|---|---|---|---|
| B=100 | B=150 | B=200 | |
| TKS070 | 0 (5) | 1 (8) | 2 (12) |
| TKS095 | 0 (4) | 1 (7) | 2 (11) |
( ) अधिकतम संख्या को इंगित करता है जिसे स्थापित किया जा सकता है
मोड़ने का त्रिज्या R/शक्ति चयन
अनुमेय भार ग्राफ के आधार पर चयन
अनुमेय भार ग्राफ पर यात्रा लंबाई एस तब लागू होता है जब केबल कैरियर (CABLEVEYOR) का निश्चित अंत यात्रा लंबाई के केंद्र में स्थापित होता है।
कृपया प्रत्येक मॉडल के अनुमेय भार ग्राफ के आधार पर शक्ति का चयन करें, जिसमें यात्रा लंबाई, केबल/नली द्रव्यमान, केबल/नली बाहरी व्यास, और केबल/नली की स्वीकार्य मोड़ने का त्रिज्या ध्यान में रखा जाए।
मॉडल चयन उदाहरण: TKC मॉडल का चयन करते समय
उपयोग की शर्तें
यात्रा लंबाई: 3 मीटर
केबल/नली द्रव्यमान: 4 किग्रा/मी
केबल/नली का बाहरी व्यास: Φ20 मिमी (1 टुकड़ा)
केबल/नली की स्वीकार्य मोड़ने का त्रिज्या: 160 मिमी
बाईं ओर की तालिका में क्षैतिज अक्ष (3 मीटर) और ऊर्ध्वाधर अक्ष (4 किग्रा/मी) का प्रतिच्छेदन ज्ञात करें, और TKC47H36 का चयन करें, जो इस बिंदु को संतुष्ट करता है।
केबल/नली की स्वीकार्य मोड़ने का त्रिज्या (r) < केबल कैरियर (CABLEVEYOR) की मोड़ने का त्रिज्या (R)
R=200 जो इस शर्त को पूरा करता है, निर्धारित किया जाता है।
इसलिए, उपरोक्त शर्तों के आधार पर, उपयुक्त भाग TKC47H36W80R200 होगा।
गति/त्वरण की पुष्टि
प्रत्येक उत्पाद प्रकार और स्थापना विधि के लिए स्वीकार्य गति नीचे दी गई है। कृपया सुनिश्चित करें कि आपकी परिचालन स्थितियाँ स्वीकार्य मानों से अधिक न हों। (यदि ऐसा होता है, तो कृपया हमसे संपर्क करें।)
| TKP | TKC | TKMK/ TKMT |
TKR | TKQ | TK | TKH | TKS | TKI | TKV | |
|---|---|---|---|---|---|---|---|---|---|---|
| मानक | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | 120 | 150 |
| समर्थन रोलर | 150 | 150 | 150 | 150 | 150 | 60 | 60 | 60 | － | － |
| समर्थन प्लेट | － | 60 | － | － | － | － | － | － | － | － |
| क्षैतिज | 60 | 60 | 60 | － | － | 30 | 30 | 30 | － | － |
| यू आकार | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| उल्टे यू-आकार | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| नीचे की ओर गति | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| संयोजन | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| ग्लाइडिंग व्यवस्था विनिर्देश | * | * | * | － | － | － | － | － | － | － |
| चलायमान रोलर | － | － | － | － | － | 30 | － | － | － | － |
| ऊर्ध्वाधर घूर्णन | 60 | － | － | － | － | 60 | － | － | － | － |
| क्षैतिज घूर्णन | 30 | 30 | － | － | － | 30 | － | － | － | － |
*कृपया ग्लाइडिंग व्यवस्था विनिर्देशों (* से चिह्नित) के लिए कैटलॉग देखें।
*- लागू नहीं होने का संकेत देता है।
*कृपया TKUA प्रकार के संबंध में हमसे संपर्क करें।
| TKP | 2G |
|---|---|
| TKC | 3G |
| TKR | 2G |
| TKQ | 4G |
| TK | 1m/sec2 |
| TKS | 1m/sec2 |
| TKH | 1m/sec2 |
| TKI,TKV | 3G |
| TKMK,TKMT | कृपया हमसे संपर्क करें |
यदि त्वरण बहुत अधिक है, तो उत्पाद का जीवनकाल कम हो सकता है। कृपया सुनिश्चित करें कि परिचालन परिस्थितियाँ ऊपर दी गई तालिका में दिए गए मानों से अधिक न हों। (यदि ऐसा हो, तो कृपया हमसे संपर्क करें।)
- संदर्भ - टीकेएमके और टीकेएमटी प्रकारों के मोड़ने का त्रिज्या और अनुप्रस्थ काट आयामों की तुलना
खुली श्रृंखला और बंद श्रृंखला में अलग-अलग मोड़ने का त्रिज्या और आंतरिक चौड़ाई के आयाम होते हैं, इसलिए कृपया नीचे दी गई तालिका देखें।
| आकार | मोड़ने का त्रिज्या | आंतरिक चौड़ाई आयाम | आंतरिक ऊंचाई आयाम |
|---|---|---|---|
| TKMK47H28 | 55, 75, 100, 160, 200, 250 | 24, 56, - , 104, 152, 192 | 28 |
| TKMT47H26 | - , 75, 100, 160, 200, 250 | - , 56, 80, 104, 152, 192 | 26 |
| TKMK65H42 | 75, 95, 115, 145, 220, 300 | 66, 106, - , 154, 194, 258 | 42 |
| TKMT65H38 | - , 95, 115, 145, 220, 300 | 66, 106, 130, - , 194, 258 | 38.5 |
| TKMK95H58 | 140, 170, 200, 290, 380 | 114, - , 162, 210, 258, 306, 402, 514 | 58 |
| टीकेएमटी95एच54 (प्लास्टिक कवर प्रकार) | 140, 170, 200, 290, 380 | 114, 130, 162, - , 258, 306 | 54.5 |
| टीकेएमटी95एच54 (एल्यूमीनियम कवर प्रकार) | 140, 170, 200, 290, 380 | 100 से 400 (प्रत्येक 1 मिमी) | 54.5 |
| TKMK125H72 | 180, 220, 260, 340, 380, 500 | - , 151, - , 247, 359, 407, 455, 503 | 72 |
| TKMT125H68 | - , 220, 260, 340, 380, 500 | 135, - , 183, 247 | 68.5 |
