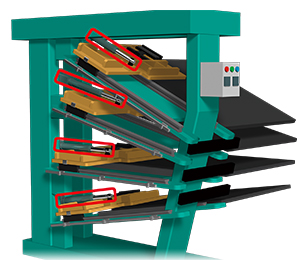

बैच-ऑफ मशीन

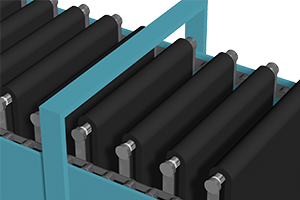

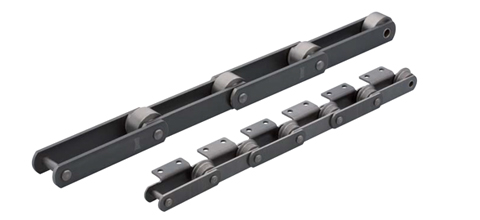

रिलीज एजेंट से लेपित रबर की चादरों को एक छड़ से जुड़ी बड़े आकार की कन्वेयर चेन पर सुखाया जाता है।

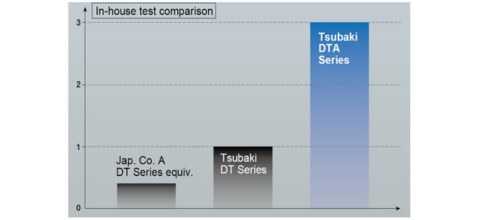

बेहतर घिसाव प्रतिरोध और अनुमेय तन्य बल वाले नए उन्नत मॉडल जोड़े गए हैं।

त्सुबाकी कन्वेयर चेन ग्राहकों की जरूरतों को पूरा करने के लिए कई विकल्पों में उपलब्ध हैं, ताकि पानी, रसायन और अपघर्षक कणों वाले कठोर वातावरण में भी इनका जीवनकाल बढ़ाया जा सके।

रोलर की घिसावट प्रतिरोधकता में सुधार हुआ है।

...जंग रोधन

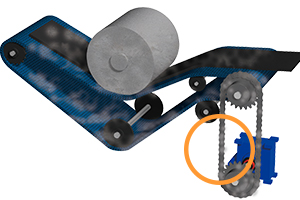

परिवहन कन्वेयर ड्राइव और गाइड

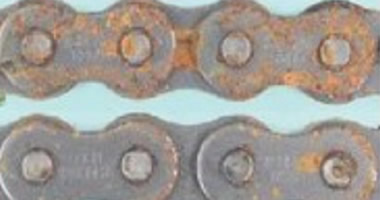

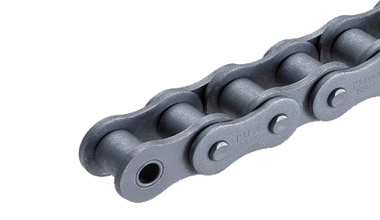

चूंकि शीट परिवहन में पानी के छींटे और रिसाव एजेंटों के लगने का खतरा रहता है, इसलिए इसे जंग-रोधी ड्राइव चेन द्वारा संचालित किया जाता है।

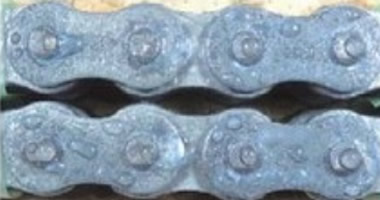

हम विभिन्न प्रकार की ड्राइव चेन प्रदान करते हैं जिनका उपयोग पानी और रसायनों जैसे संक्षारक वातावरण में किया जा सकता है।

...ऐसे वातावरण में जहां फफूंदनाशक मौजूद हों, वहां जीवनकाल बढ़ाने के उपाय के रूप में इसकी सिफारिश की जाती है।

...पानी की मौजूदगी वाले वातावरण में जीवन विस्तार के उपाय के रूप में इसकी सिफारिश की जाती है।

परिवहन कन्वेयर ड्राइव और गाइड

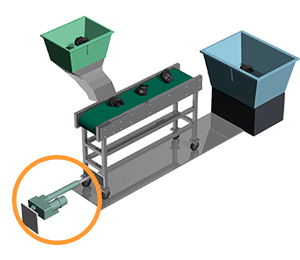

रबर सामग्री को कन्वेयर या कार्ट के माध्यम से नीडर या एक्सट्रूडर तक पहुंचाया जाता है।

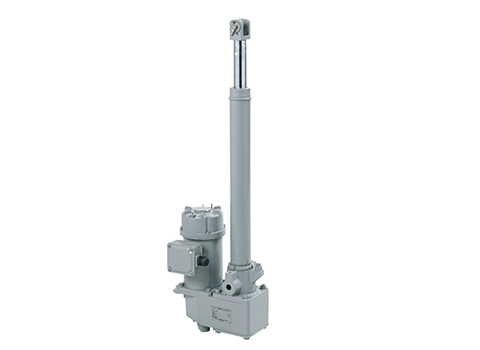

पावर सिलेंडर विद्युत चालित लिनियर एक्ट्यूएटर हैं जो ऊर्जा की बचत में महत्वपूर्ण भूमिका निभाते हैं।

स्टैंडबाय मोड में होने पर यह बिजली की खपत नहीं करता, इसलिए पंपों का उपयोग करने वाले हाइड्रोलिक सिस्टम या कंप्रेसर को लगातार चलाने वाले एयर सिस्टम की तुलना में यह काफी ऊर्जा बचाता है। साधारण विद्युत तारों की मदद से इसका उपयोग कन्वेयर और कार्ट को चलाने से लेकर हॉपर के निचले ढक्कनों को खोलने और बंद करने तक कई कार्यों के लिए किया जा सकता है।

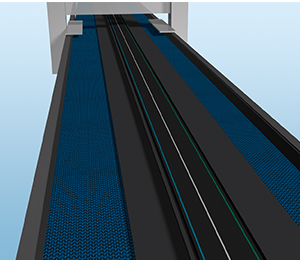

ट्रेड कूलिंग कन्वेयर

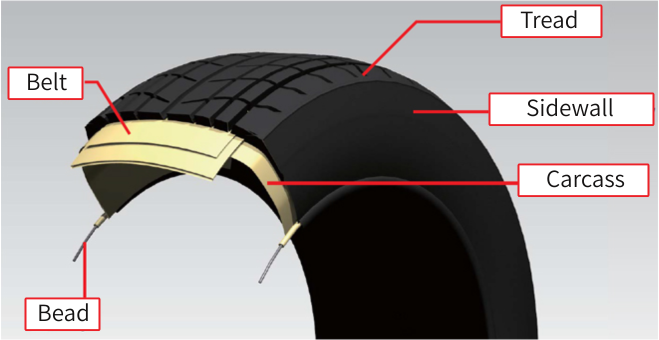

टायर का एक घटक, ट्रेड, रोलिंग प्रक्रिया के दौरान उच्च तापमान तक गर्म हो जाता है, इसलिए इसे कमरे के तापमान तक ठंडा करने के लिए इस पर पानी की बूंदें डाली जाती हैं।

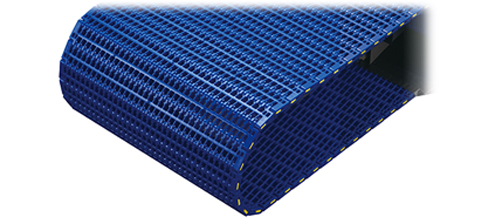

इस प्रक्रिया के लिए, जिसमें बड़ी मात्रा में पानी से ठंडा करना शामिल है, हम एक ऐसी प्लास्टिक की चेन की सलाह देते हैं जो पानी को अच्छी तरह से निकाल देती है और उसमें जंग नहीं लगती है।

• चेन पिच 27.2 मिमी, लिंक की ऊंचाई 8.7 मिमी
• केवल एक स्क्रूड्राइवर से काटें और जोड़ें और स्प्लिसिंग की जा सकती है, जिससे आंशिक प्रतिस्थापन संभव हो जाता है।
• मेटल डिटेक्टरों द्वारा पता लगाए जा सकने वाले प्लास्टिक प्लग भी उपलब्ध हैं।

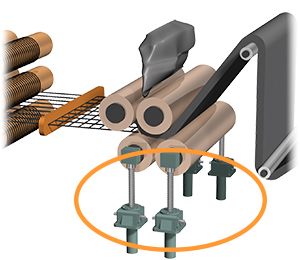

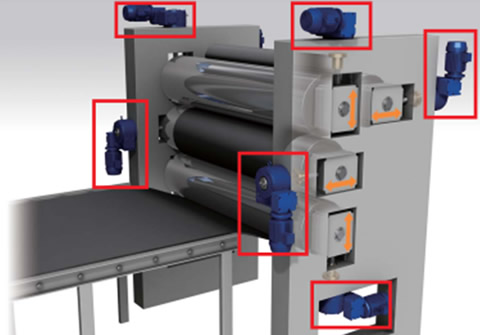

कैलेंडर रोल

पिछली प्रक्रिया में लपेटी गई रबर की चादर को रस्सी की परत पर दबाया जाता है और फिर उसे एकसमान मोटाई वाली पतली चादर में दोबारा लपेटा जाता है।

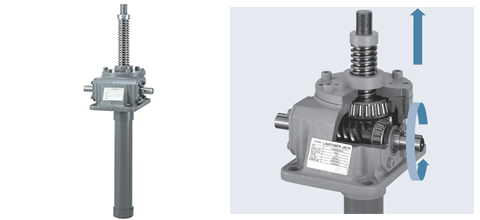

यह जैक एक ट्रेपेज़ॉइडल स्क्रू या बॉल स्क्रू और एक वर्म गियर के संयोजन से बना है।

इस प्रक्रिया के लिए, जिसमें रबर को एकसमान मोटाई में रोल किया जाता है, हम ट्रेपेज़ॉइडल स्क्रू टाइप लिनी-पावर जैक उपयोग करने की सलाह देते हैं। ब्रेक के साथ मोटर का संयोजन करके, स्थिर स्थिति निर्धारण, विश्वसनीय भार प्रतिधारण और बिजली की बचत जैसे लाभ प्राप्त किए जा सकते हैं।

सामग्री आपूर्ति मशीन (काटने की प्रक्रिया)

शीट सामग्री को काटा जाता है और स्वचालित रूप से उस ड्रम में डाला जाता है जो टायर को आकार देता है।

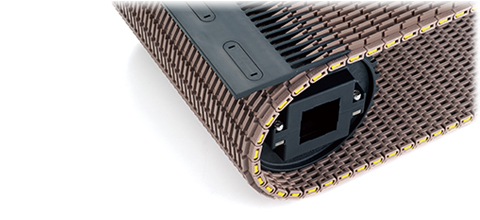

इस प्लास्टिक की चेन को एस्केलेटर के ट्रांसफर सेक्शन में पाई जाने वाली कंघी के दांतों वाली प्लेटों के साथ जोड़ा जाता है, जिससे ट्रांसफर सेक्शन में कोई गैप नहीं रहता।

यह रबर शीट के सिरे को फंसने से रोकता है।

WT1907-K प्रकार की विशेषताएं

• चेन पिच 19.05 मिमी, लिंक की ऊंचाई 14.3 मिमी
• सभी भाग प्लास्टिक से बने हैं और हल्के हैं।
• काटें और जोड़ें और जोड़ने का काम केवल एक स्क्रूड्राइवर से किया जा सकता है, और पुर्जों को बदला जा सकता है।

सामग्री आपूर्ति मशीन (टिप)

टायर को आकार देने वाले ड्रम में कटे हुए टुकड़ों को डालने वाली मेज को आगे-पीछे किया जाता है।

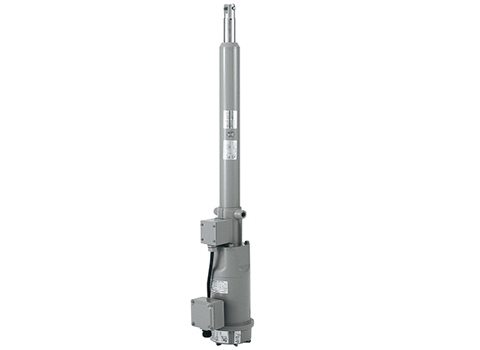

एक विद्युत सिलेंडर जो बॉल स्क्रू या ट्रेपेज़ॉइडल स्क्रू का उपयोग करता है।

यह बेहद शांत है, और इंडक्शन मोटर स्क्रू को घुमाकर रॉड को आगे और पीछे ले जाती है, जिससे स्थिर गति से गति संभव हो पाती है।

वल्कनीकारक

कच्चे टायर (हरे टायर) को ट्रेड पैटर्न और मुद्रांकन सांचे में रखा जाता है, और फिर उसे गर्म और दबावयुक्त किया जाता है।

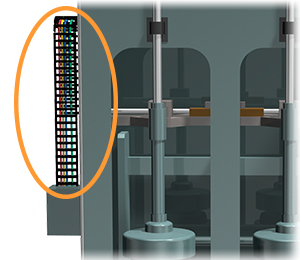

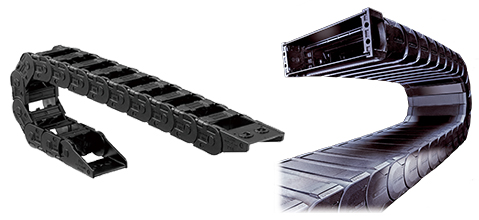

त्सुबाकी के केबल कैरियर (CABLEVEYOR) विद्युत केबलों को शरीर के माध्यम से गुजरने की अनुमति देते हैं, जिससे गतिशील उपकरण और स्थिर सिरे के बीच केबलों को मज़बूती से सहारा और मार्गदर्शन मिलता है।

हम अपने उत्पाद श्रृंखला में छोटे से लेकर बड़े आकार तक, खुले और बंद दोनों प्रकार (TKC, TKA आदि) के उत्पादों की विस्तृत श्रृंखला पेश करते हैं। वल्कनाइज़र के आसपास के कठोर वातावरण में केबलों की सुरक्षा के लिए बंद प्रकार के उत्पाद विशेष रूप से उपयुक्त हैं।

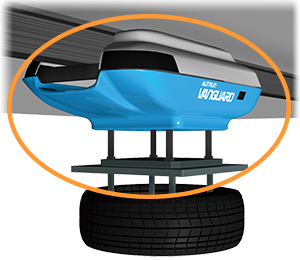

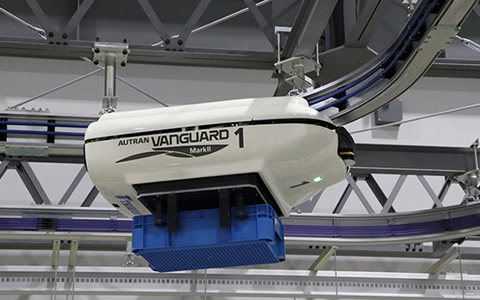

मोल्डिंग और वल्कनीकरण प्रक्रियाओं के बीच परिवहन

छत में मौजूद खुली जगह का उपयोग प्रक्रियाओं के बीच माल परिवहन के लिए किया जाता है।

यह परिवहन उपकरण छत पर चलता है, जिससे स्थान का प्रभावी उपयोग होता है और उच्च गति परिवहन संभव हो पाता है।

इसमें संपर्क रहित बिजली आपूर्ति का उपयोग किया गया है, जिससे विश्वसनीयता बढ़ती है। 13 से 20 इंच तक के टायरों का परिवहन किया जा सकता है। इसमें टायर के बाहरी व्यास से छोटा ग्रिपर लगा है, जिससे साफ-सुथरा लेआउट संभव होता है।

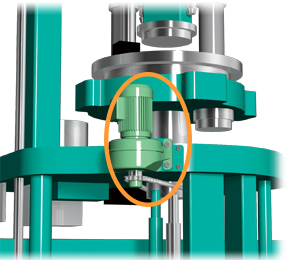

संतुलन मशीन

टायर को घुमाया जाता है और अपकेंद्रीय बल का उपयोग करके धुरी के संतुलन को मापा जाता है।

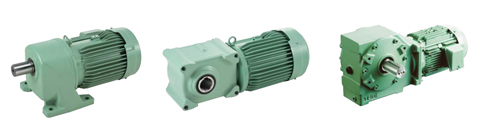

त्सुबाकी के कॉम्पैक्ट गियर मोटर्स, गियर मोटर, हाइपॉइड मोटर और क्रोइस मोटर्स की एक विविध श्रृंखला में उपलब्ध हैं।

आप अपनी स्थापना की जगह आदि के अनुसार सबसे उपयुक्त सीरीज़ चुन सकते हैं। यह विश्व भर में तेजी से विकसित हो रहे मोटर दक्षता नियमों का भी अनुपालन करता है। यह नई पीढ़ी का कॉम्पैक्ट गियर मोटर है जो ऊर्जा-बचत और उच्च प्रदर्शन का दावा करता है। (जापान, उत्तरी अमेरिका, चीन, दक्षिण कोरिया और यूरोप में उच्च दक्षता नियमों का अनुपालन करता है।)

• गियर मोटर
  हल्के और कॉम्पैक्ट आकार का, हेलिकल गियर के साथ। मोटर 0.1kW से 2.2kW तक, रिडक्शन अनुपात 1/5 से 1/200 तक।
• हाइपॉइड मोटर
  खोखला शाफ्ट जगह बचाने में सहायक है। मोटर 40W से 5.5kW तक, रिडक्शन अनुपात 1/5 से 1/1200 तक।

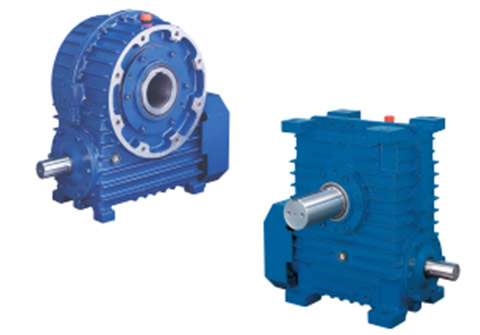

• क्रोइस मोटर
  झटके सहने की क्षमता और कम शोर सुनिश्चित करने के लिए वर्म गियर का उपयोग किया जाता है। मोटरों की क्षमता 0.1 किलोवाट से 3.7 किलोवाट तक होती है, और रिडक्शन अनुपात 1/10 से 1/300 तक होता है।

एकरूपता मशीन

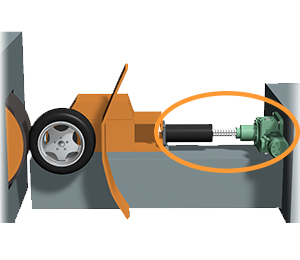

यह उपकरण एक स्थिर टायर को घुमाता है और उस पर एक ड्रम को दबाता है ताकि टायर के चलने के दौरान उसकी एकरूपता को मापा जा सके।

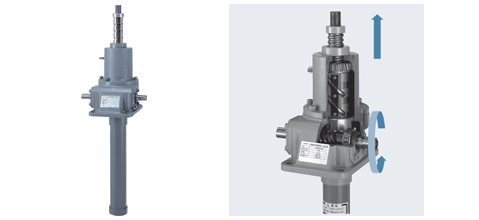

यह एक उच्च-प्रदर्शन वाला जैक है जो बॉल स्क्रू, ट्रेपेज़ॉइडल स्क्रू और उच्च-सटीकता वाले वर्म गियर को संयोजित करता है।

यह एकसमानता मशीन बॉल स्क्रू प्रकार का उपयोग करती है, जो उच्च गति, उच्च आवृत्ति वाले अनुप्रयोगों के लिए उपयुक्त है और एक छोटे ड्राइव स्रोत के साथ एक बड़ा थ्रस्ट (ड्रम दबाने वाला बल) प्राप्त करती है।
