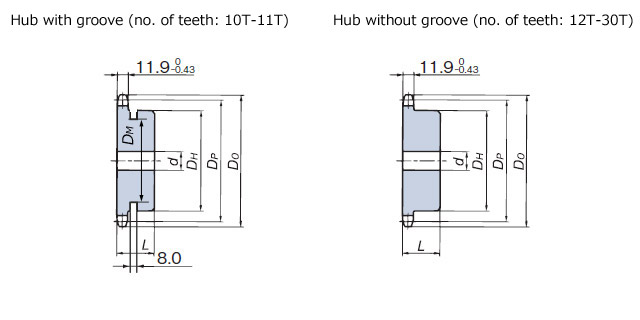

पायलट बोर श्रृंखला स्टेनलेस स्टील प्रकार प्रमुख विनिर्देश

RS60-1B□T-SS


[बड़ा करने के लिए क्लिक करें]
पीडीएफ रूपरेखा चित्रण

कृपया नीचे दी गई तालिका देखें

DXF आंकड़े और 3D CAD डेटा

कृपया नीचे दी गई तालिका देखें

※ CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें।
कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032

मॉडल संख्या प्रदर्शन उदाहरण

RS60 - 1 B 21T - SS
｜
आकार		 ｜
तारों की संख्या		 ｜
हब प्रकार		 ｜
दांतों की संख्या		 ｜
विनिर्देश कोड
एसएस: स्टेनलेस स्टील
एसएसटी: स्टेनलेस स्टील प्रकार, पहनने के लिए प्रतिरोधी
पी: इंजीनियरिंग प्लास्टिक

मुख्य आयाम, कीमत, वितरण

मॉडल संख्या दांतों की संख्या पिच सर्कल
व्यास
DP
मिमी		 बहरी घेरा
DO
मिमी		 पायलट बोर
d
मिमी		 अधिकतम
शाफ्ट छेद व्यास
डी
मिमी		 केंद्र
बाहरी व्यास
DH
मिमी		 केंद्र
लंबाई
एल
मिमी		 हब नाली
बाहरी व्यास
DM
मिमी		 अनुमानित
द्रव्यमान
kg		 DXF आकार
3D CAD डेटा
पीडीएफ चित्र		 मानक मूल्य डिलीवरी फ़िट बोर्स
शाफ्ट छेद प्रसंस्कृत उत्पाद
RS60-1B10T-SS 10 61.65 70 12.7 30 49 32 37 0.49 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B11T-SS 11 67.62 76 12.7 32 51 32 45 0.60 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B12T-SS 12 73.6 83 12.7 32 51 32 --- 0.69 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B13T-SS 13 79.6 89 15.9 35 57 32 --- 0.81 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B14T-SS 14 85.61 95 15.9 39.5 62 32 --- 0.96 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B15T-SS 15 91.63 101 15.9 45.5 68 32 --- 1.1　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B16T-SS 16 97.65 107 15.9 47.5 73 32 --- 1.3　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B17T-SS 17 103.67 113 15.9 47.5 73 32 --- 1.4　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B18T-SS 18 109.70 119 15.9 55 83 40 --- 2.0　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B19T-SS 19 115.74 126 15.9 55 83 40 --- 2.1　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B20T-SS 20 121.78 132 15.9 55 83 40 --- 2.2　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B21T-SS 21 127.82 138 15.9 55 83 40 --- 2.3　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B22T-SS 22 133.86 144 15.9 55 83 40 --- 2.5　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B23T-SS 23 139.90 150 18 55 83 40 --- 2.5　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B24T-SS 24 145.95 156 18 55 83 40 --- 2.6　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B25T-SS 25 151.99 162 18 55 83 40 --- 2.7　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B26T-SS 26 158.04 168 18 55 83 40 --- 2.9　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B27T-SS 27 164.09 174 18 55 83 40 --- 3.0　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B28T-SS 28 170.14 180 18 55 83 40 --- 3.1　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
RS60-1B30T-SS 30 182.25 193 18 55 83 40 --- 3.4　 DXF・3DCAD PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें शाफ्ट छेद संशोधन खोज
