पायलट बोर सीरीज़ इंजीनियरिंग प्लास्टिक प्रकार की प्रमुख विनिर्देश

RS60-1B□T-P


[बड़ा करने के लिए क्लिक करें]
ऊपर दी गई तस्वीर केवल उदाहरण के लिए है। सटीक जानकारी के लिए कृपया नीचे दिए गए विवरण और चित्रों को ध्यान से देखें।

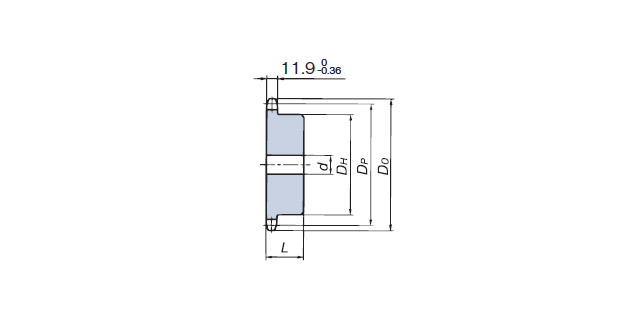

पीडीएफ रूपरेखा चित्रण

कृपया नीचे दी गई तालिका देखें

मॉडल संख्या प्रदर्शन उदाहरण

RS60 - 1 B 21T - P
｜
आकार		 ｜
तारों की संख्या		 ｜
हब प्रकार		 ｜
दांतों की संख्या		 ｜
विनिर्देश कोड
एसएस: स्टेनलेस स्टील
एसएसटी: स्टेनलेस स्टील प्रकार, पहनने के लिए प्रतिरोधी
पी: इंजीनियरिंग प्लास्टिक

मुख्य आयाम, कीमत, वितरण

मॉडल संख्या दांतों की संख्या पिच सर्कल
व्यास
DP
मिमी		 बहरी घेरा
DO
मिमी		 पायलट बोर
d
मिमी		 अधिकतम
शाफ्ट छेद व्यास
डी
मिमी		 केंद्र
बाहरी व्यास
DH
मिमी		 केंद्र
लंबाई
एल
मिमी		 अनुमानित
द्रव्यमान
kg		 पीडीएफ
चित्रकला		 標準価格 डिलीवरी
RS60-1B13T-P 13 79.60 88 15.9 30 57 32 0.12 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B14T-P 14 85.61 93 15.9 32 62 32 0.14 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B15T-P 15 91.62 99 15.9 35 68 32 0.16 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B16T-P 16 97.65 107 15.9 42 73 32 0.19 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B17T-P 17 103.67 113 15.9 50 80 32 0.21 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B18T-P 18 109.71 119 15.9 52 85 40 0.30 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B20T-P 20 121.78 132 15.9 60 95 40 0.38 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B22T-P 22 133.86 144 15.9 65 110 40 0.51 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B24T-P 24 145.95 156 18 70 120 40 0.57 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B25T-P 25 151.99 162 18 70 120 40 0.59 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B26T-P 26 158.04 168 18 70 120 40 0.62 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B28T-P 28 170.14 180 18 70 120 40 0.65 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
RS60-1B30T-P 30 182.25 193 18 70 120 40 0.70 PDF कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
