पायलट बोर श्रृंखला स्टेनलेस स्टील प्रकार प्रमुख विनिर्देश
RS50-1B□T-SS
[बड़ा करने के लिए क्लिक करें]

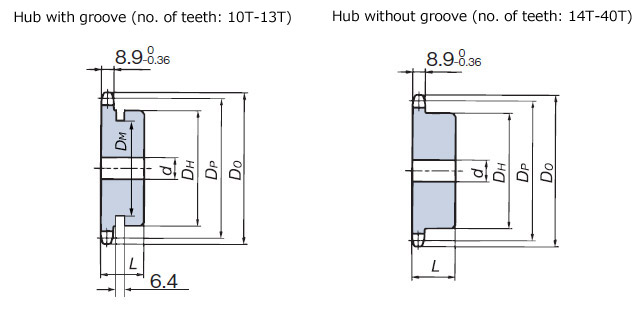

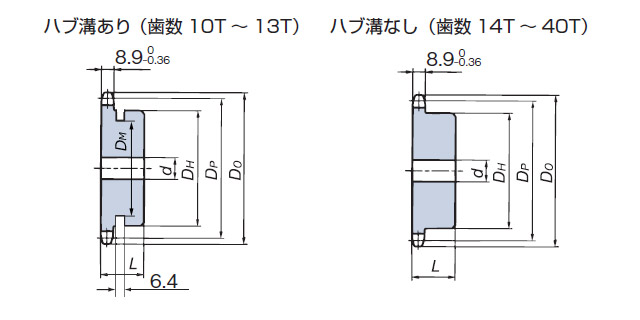

पीडीएफ रूपरेखा चित्रण
कृपया नीचे दी गई तालिका देखें
DXF आंकड़े और 3D CAD डेटा
कृपया नीचे दी गई तालिका देखें
| ※ | CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032 |
मॉडल संख्या प्रदर्शन उदाहरण
| RS50 | - | 1 | B | 21T | - | SS |
| ｜ आकार |
｜ तारों की संख्या |
｜ हब प्रकार |
｜ दांतों की संख्या |
｜ विनिर्देश कोड एसएस: स्टेनलेस स्टील एसएसटी: स्टेनलेस स्टील प्रकार, पहनने के लिए प्रतिरोधी पी: इंजीनियरिंग प्लास्टिक |
||
मुख्य आयाम, कीमत, वितरण
| मॉडल संख्या | दांतों की संख्या | पिच सर्कल व्यास DP मिमी |
बहरी घेरा DO मिमी |
पायलट बोर d मिमी |
अधिकतम शाफ्ट छेद व्यास डी मिमी |
केंद्र बाहरी व्यास DH मिमी |
केंद्र लंबाई एल मिमी |
हब नाली बाहरी व्यास DM मिमी |
अनुमानित द्रव्यमान kg |
DXF आकार 3D CAD डेटा पीडीएफ चित्र |
मानक मूल्य | डिलीवरी | फ़िट बोर्स शाफ्ट छेद प्रसंस्कृत उत्पाद |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS50-1B10T-SS | 10 | 51.37 | 58 | 9.5 | 22 | 40 | 25 | 32 | 0.27 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B11T-SS | 11 | 56.35 | 64 | 12.7 | 25 | 46 | 25 | 37 | 0.33 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B12T-SS | 12 | 61.34 | 69 | 12.7 | 32 | 51 | 25 | 42 | 0.41 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B13T-SS | 13 | 66.33 | 74 | 12.7 | 32 | 51 | 25 | 47 | 0.46 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B14T-SS | 14 | 71.34 | 79 | 12.7 | 32 | 52 | 25 | --- | 0.52 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B15T-SS | 15 | 76.35 | 84 | 12.7 | 35 | 57 | 25 | --- | 0.62 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B16T-SS | 16 | 81.37 | 89 | 12.7 | 40 | 62 | 25 | --- | 0.72 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B17T-SS | 17 | 86.39 | 94 | 12.7 | 45.5 | 67 | 25 | --- | 0.83 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B18T-SS | 18 | 91.42 | 100 | 12.7 | 47.5 | 72 | 28 | --- | 1.0 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B19T-SS | 19 | 96.45 | 105 | 12.7 | 47.5 | 73 | 28 | --- | 1.1 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B20T-SS | 20 | 101.48 | 110 | 12.7 | 47.5 | 73 | 28 | --- | 1.2 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B21T-SS | 21 | 106.51 | 115 | 15.9 | 47.5 | 73 | 28 | --- | 1.2 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B22T-SS | 22 | 111.55 | 120 | 15.9 | 47.5 | 73 | 28 | --- | 1.3 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B23T-SS | 23 | 116.59 | 125 | 15.9 | 47.5 | 73 | 28 | --- | 1.3 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B24T-SS | 24 | 121.62 | 130 | 15.9 | 47.5 | 73 | 28 | --- | 1.4 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B25T-SS | 25 | 126.66 | 135 | 15.9 | 47.5 | 73 | 28 | --- | 1.5 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B26T-SS | 26 | 131.70 | 140 | 18 | 48 | 73 | 28 | --- | 1.5 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B27T-SS | 27 | 136.74 | 145 | 18 | 48 | 73 | 28 | --- | 1.5 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B28T-SS | 28 | 141.79 | 150 | 18 | 48 | 73 | 28 | --- | 1.6 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B30T-SS | 30 | 151.87 | 161 | 18 | 48 | 73 | 28 | --- | 1.8 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B32T-SS | 32 | 161.96 | 171 | 18 | 48 | 73 | 28 | --- | 1.9 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B34T-SS | 34 | 172.05 | 181 | 18 | 48 | 73 | 28 | --- | 2.1 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B35T-SS | 35 | 177.10 | 186 | 18 | 48 | 73 | 28 | --- | 2.2 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B36T-SS | 36 | 182.15 | 191 | 23 | 55 | 83 | 35 | --- | 2.7 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B38T-SS | 38 | 192.24 | 201 | 23 | 55 | 83 | 35 | --- | 2.9 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS50-1B40T-SS | 40 | 202.33 | 211 | 23 | 55 | 83 | 35 | --- | 3.1 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
