पायलट बोर श्रृंखला स्टेनलेस स्टील प्रकार प्रमुख विनिर्देश
RS40-1B□T-SS
[बड़ा करने के लिए क्लिक करें]

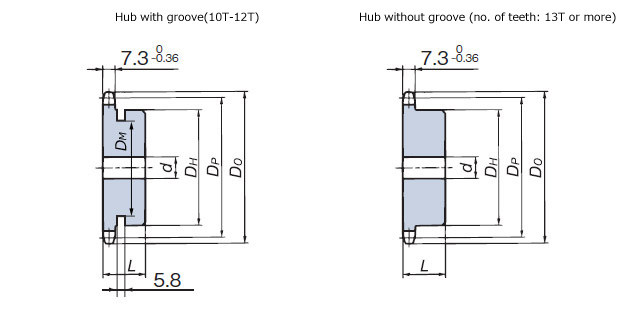

पीडीएफ रूपरेखा चित्रण
कृपया नीचे दी गई तालिका देखें
DXF आंकड़े और 3D CAD डेटा
कृपया नीचे दी गई तालिका देखें
| ※ | CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032 |
मॉडल संख्या प्रदर्शन उदाहरण
| RS40 | - | 1 | B | 21T | - | SS |
| ｜ आकार |
｜ तारों की संख्या |
｜ हब प्रकार |
｜ दांतों की संख्या |
｜ विनिर्देश कोड एसएस: स्टेनलेस स्टील एसएसटी: स्टेनलेस स्टील प्रकार, पहनने के लिए प्रतिरोधी पी: इंजीनियरिंग प्लास्टिक |
||
मुख्य आयाम, कीमत, वितरण
| मॉडल संख्या | दांतों की संख्या | पिच सर्कल व्यास DP मिमी |
बहरी घेरा DO मिमी |
पायलट बोर d मिमी |
अधिकतम शाफ्ट छेद व्यास डी मिमी |
केंद्र बाहरी व्यास DH मिमी |
केंद्र लंबाई एल मिमी |
हब नाली बाहरी व्यास DM मिमी |
अनुमानित द्रव्यमान kg |
DXF आकार 3D CAD डेटा पीडीएफ चित्र |
मानक मूल्य | डिलीवरी | फ़िट बोर्स शाफ्ट छेद प्रसंस्कृत उत्पाद |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40-1B10T-SS | 10 | 41.10 | 47 | 9.5 | 16.5 | 32 | 22 | 25 | 0.14 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B11T-SS | 11 | 45.08 | 51 | 9.5 | 20 | 37 | 22 | 30 | 0.19 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B12T-SS | 12 | 49.07 | 55 | 9.5 | 22 | 40 | 22 | 32 | 0.22 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B13T-SS | 13 | 53.07 | 59 | 9.5 | 20 | 37 | 22 | --- | 0.23 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B14T-SS | 14 | 57.07 | 63 | 9.5 | 24 | 42 | 22 | --- | 0.28 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B15T-SS | 15 | 61.08 | 67 | 9.5 | 28.5 | 46 | 22 | --- | 0.34 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B16T-SS | 16 | 65.10 | 71 | 12.7 | 30 | 50 | 22 | --- | 0.40 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B17T-SS | 17 | 69.12 | 76 | 12.7 | 32 | 54 | 22 | --- | 0.46 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B18T-SS | 18 | 73.14 | 80 | 12.7 | 35 | 57 | 22 | --- | 0.51 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B19T-SS | 19 | 77.16 | 84 | 12.7 | 39.5 | 62 | 22 | --- | 0.59 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B20T-SS | 20 | 81.18 | 88 | 12.7 | 45.5 | 67 | 25 | --- | 0.76 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B21T-SS | 21 | 85.21 | 92 | 12.7 | 45.5 | 71 | 25 | --- | 0.85 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B22T-SS | 22 | 89.24 | 96 | 12.7 | 50 | 75 | 25 | --- | 0.95 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B23T-SS | 23 | 93.27 | 100 | 12.7 | 50 | 77 | 25 | --- | 1.0 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B24T-SS | 24 | 97.30 | 104 | 12.7 | 42 | 63 | 25 | --- | 0.84 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B25T-SS | 25 | 101.33 | 108 | 12.7 | 42 | 63 | 25 | --- | 0.88 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B26T-SS | 26 | 105.36 | 112 | 12.7 | 42 | 63 | 25 | --- | 0.92 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B27T-SS | 27 | 109.40 | 116 | 12.7 | 42 | 63 | 25 | --- | 0.96 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B28T-SS | 28 | 113.43 | 120 | 12.7 | 42 | 63 | 25 | --- | 1.0 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B30T-SS | 30 | 121.50 | 128 | 12.7 | 42 | 63 | 25 | --- | 1.1 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B32T-SS | 32 | 129.57 | 137 | 16 | 45 | 68 | 28 | --- | 1.3 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B34T-SS | 34 | 137.64 | 145 | 16 | 45 | 68 | 28 | --- | 1.3 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B35T-SS | 35 | 141.68 | 149 | 16 | 45 | 68 | 28 | --- | 1.4 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B36T-SS | 36 | 145.72 | 153 | 16 | 45 | 68 | 28 | --- | 1.4 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B38T-SS | 38 | 153.79 | 161 | 16 | 45 | 68 | 28 | --- | 1.5 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS40-1B40T-SS | 40 | 161.87 | 169 | 16 | 45 | 68 | 28 | --- | 1.6 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
