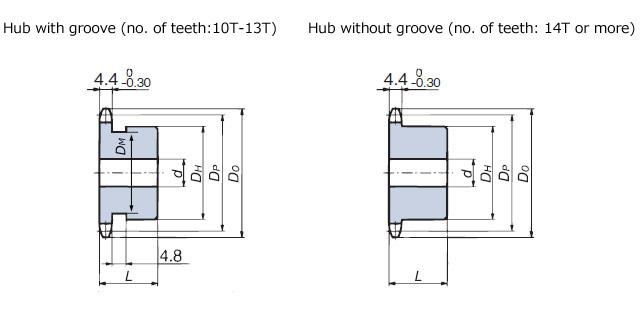

पायलट बोर श्रृंखला स्टेनलेस स्टील प्रकार प्रमुख विनिर्देश
RS35-1B□T-SS
[बड़ा करने के लिए क्लिक करें]
पीडीएफ रूपरेखा चित्रण
कृपया नीचे दी गई तालिका देखें
DXF आंकड़े और 3D CAD डेटा
कृपया नीचे दी गई तालिका देखें
| ※ | CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032 |
मॉडल संख्या प्रदर्शन उदाहरण
| RS35 | - | 1 | B | 21T | - | SS |
| ｜ आकार |
｜ तारों की संख्या |
｜ हब प्रकार |
｜ दांतों की संख्या |
｜ विनिर्देश कोड एसएस: स्टेनलेस स्टील एसएसटी: स्टेनलेस स्टील प्रकार, पहनने के लिए प्रतिरोधी पी: इंजीनियरिंग प्लास्टिक |
||
मुख्य आयाम, कीमत, वितरण
| मॉडल संख्या | दांतों की संख्या | पिच सर्कल व्यास DP मिमी |
बहरी घेरा DO मिमी |
पायलट बोर d मिमी |
अधिकतम शाफ्ट छेद व्यास डी मिमी |
केंद्र बाहरी व्यास DH मिमी |
केंद्र लंबाई एल मिमी |
हब नाली बाहरी व्यास DM मिमी |
अनुमानित द्रव्यमान kg |
DXF आकार 3D CAD डेटा पीडीएफ चित्र |
मानक मूल्य | डिलीवरी | फ़िट बोर्स शाफ्ट छेद प्रसंस्कृत उत्पाद |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS35-1B10T-SS | 10 | 30.82 | 35 | 8 | 12 | 25 | 20 | 18 | 0.08 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B11T-SS | 11 | 33.81 | 38 | 8 | 14 | 27 | 20 | 22 | 0.09 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B12T-SS | 12 | 36.8 | 41 | 8 | 16.5 | 31 | 20 | 24 | 0.12 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B13T-SS | 13 | 39.8 | 44 | 9.5 | 18 | 32 | 20 | 28 | 0.12 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B14T-SS | 14 | 42.8 | 47 | 9.5 | 16.5 | 30 | 20 | --- | 0.12 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B15T-SS | 15 | 45.81 | 51 | 9.5 | 19 | 35 | 20 | --- | 0.16 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B16T-SS | 16 | 48.82 | 54 | 9.5 | 20 | 37 | 20 | --- | 0.19 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B17T-SS | 17 | 51.84 | 57 | 9.5 | 24 | 41 | 20 | --- | 0.22 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B18T-SS | 18 | 54.85 | 60 | 9.5 | 24.5 | 44 | 20 | --- | 0.25 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B19T-SS | 19 | 57.87 | 63 | 9.5 | 28.5 | 47 | 20 | --- | 0.28 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B20T-SS | 20 | 60.89 | 66 | 9.5 | 30 | 50 | 20 | --- | 0.32 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B21T-SS | 21 | 63.91 | 69 | 9.5 | 32 | 53 | 20 | --- | 0.36 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B22T-SS | 22 | 66.93 | 72 | 9.5 | 32 | 53 | 20 | --- | 0.37 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B23T-SS | 23 | 69.95 | 75 | 9.5 | 32 | 53 | 20 | --- | 0.40 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B24T-SS | 24 | 72.97 | 78 | 9.5 | 32 | 53 | 22 | --- | 0.43 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B25T-SS | 25 | 76 | 81 | 12.7 | 32 | 53 | 22 | --- | 0.44 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B26T-SS | 26 | 79.02 | 84 | 12.7 | 32 | 53 | 22 | --- | 0.45 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B27T-SS | 27 | 82.05 | 87 | 12.7 | 32 | 53 | 22 | --- | 0.46 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B28T-SS | 28 | 85.07 | 90 | 12.7 | 32 | 53 | 22 | --- | 0.48 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B30T-SS | 30 | 91.12 | 96 | 12.7 | 32 | 53 | 22 | --- | 0.51 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B32T-SS | 32 | 97.18 | 102 | 12.7 | 32 | 53 | 22 | --- | 0.54 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B34T-SS | 34 | 103.23 | 109 | 12.7 | 32 | 53 | 22 | --- | 0.57 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B35T-SS | 35 | 106.26 | 112 | 12.7 | 32 | 53 | 22 | --- | 0.59 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B36T-SS | 36 | 109.29 | 115 | 12.7 | 32 | 53 | 22 | --- | 0.61 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B38T-SS | 38 | 115.34 | 121 | 13 | 42 | 63 | 25 | --- | 0.82 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
| RS35-1B40T-SS | 40 | 121.40 | 127 | 13 | 42 | 63 | 25 | --- | 0.85 | DXF・3DCAD | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | शाफ्ट छेद संशोधन खोज | |
