अक्ष व्यवस्था और घूर्णन
| पार्श्व 1-शाफ़्ट प्रकार | पार्श्व 2-शाफ़्ट प्रकार | |||||||
|---|---|---|---|---|---|---|---|---|
| दो अक्षों को पार करें प्रकार |

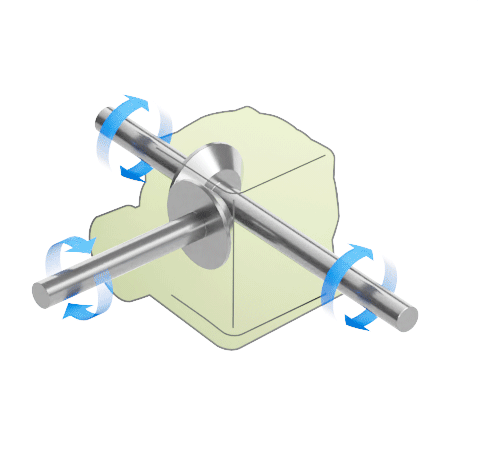

1-LR  |
1-UD  |

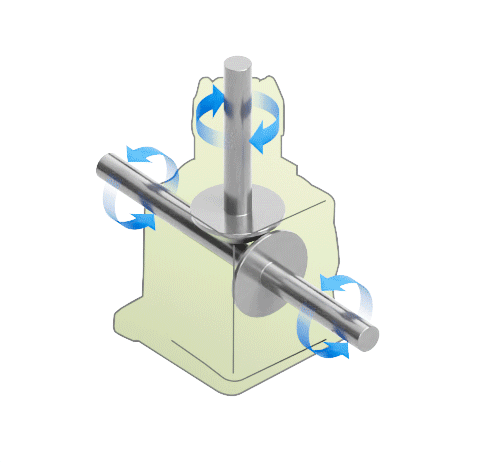

U-LR  |

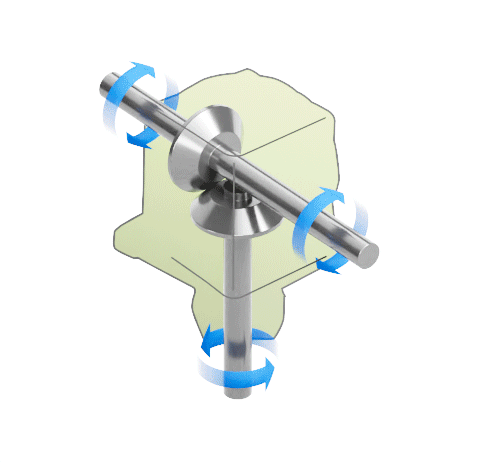

D-LR  |

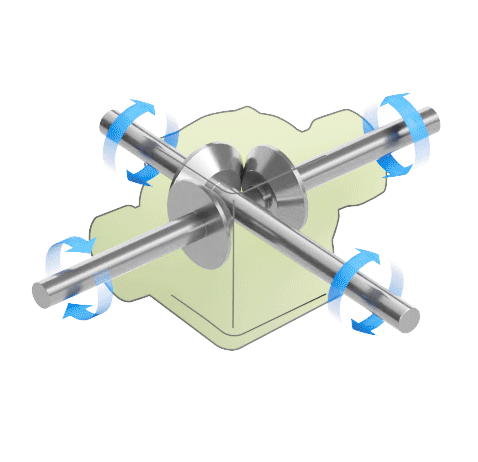

1-1-LR  |

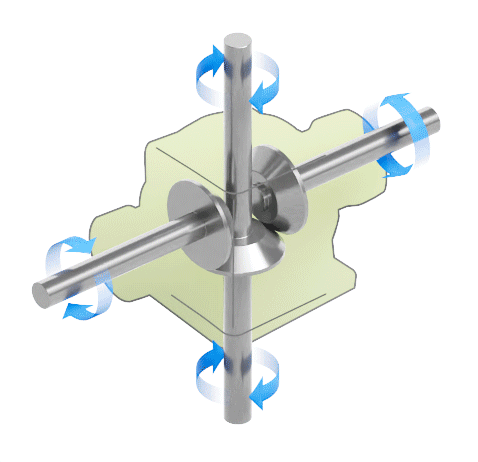

1-1-UD  |

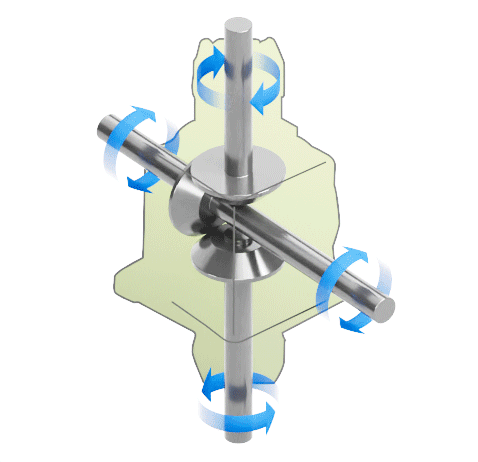

U-D-LR  |
|

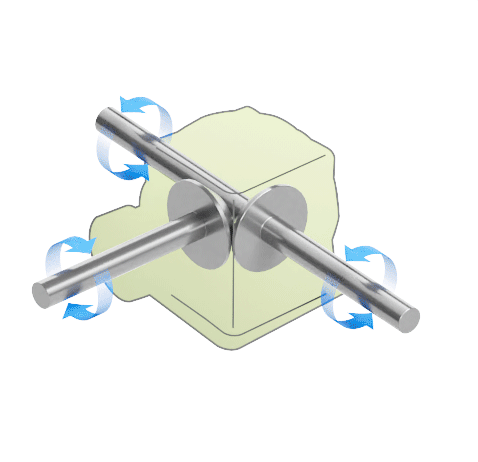

1-LR-O  |

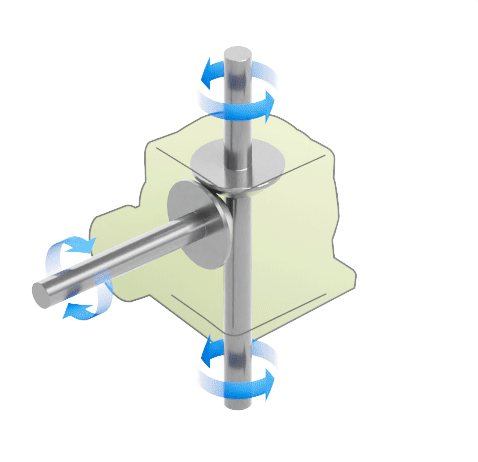

1-UD-O  |

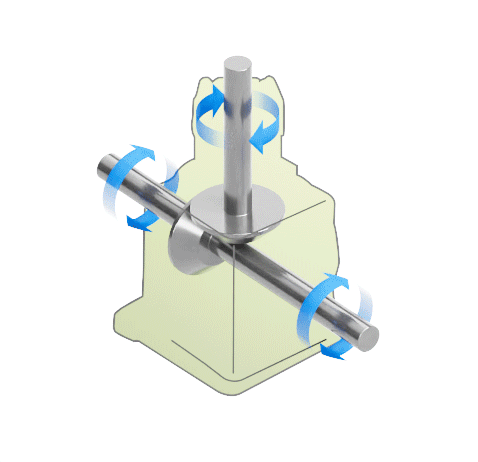

U-LR-O  |

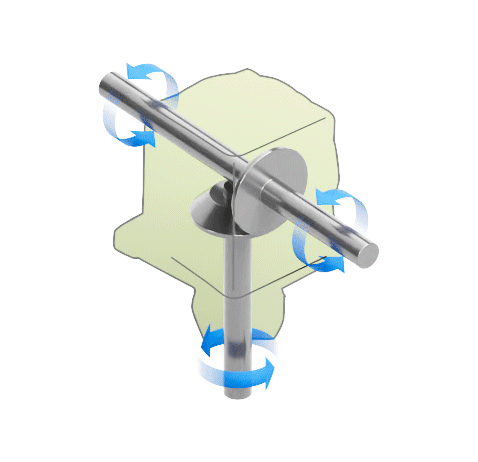

D-LR-O  |

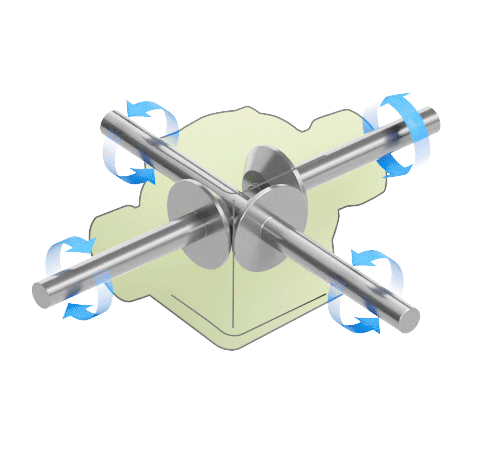

1-1-LR-O  |

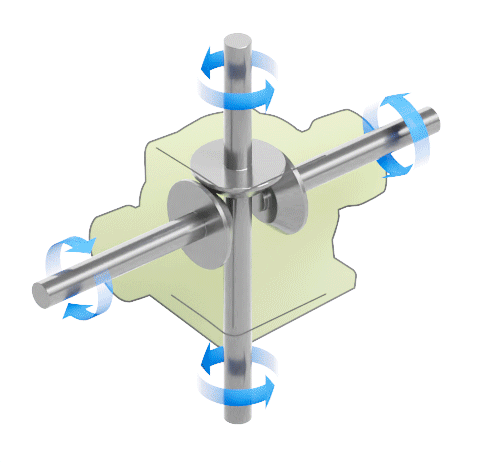

1-1-UD-O  |

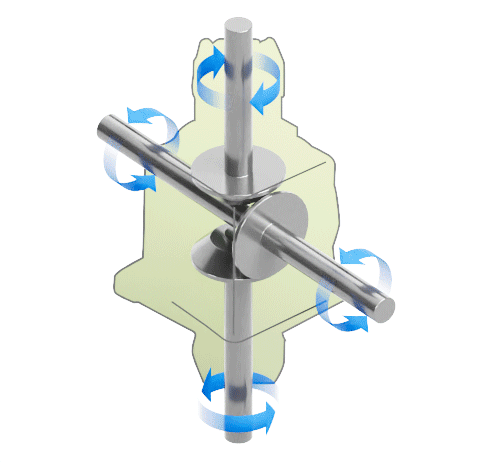

U-D-LR-O  |
||
| क्रॉस 1 अक्ष प्रकार |

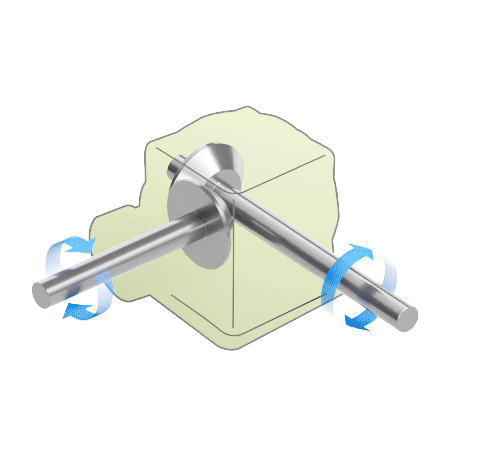

1-R  |

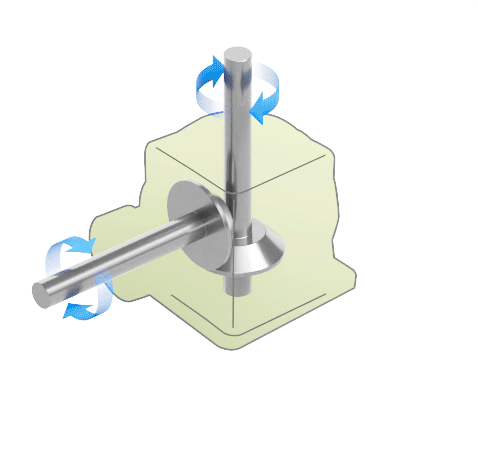

1-U  |

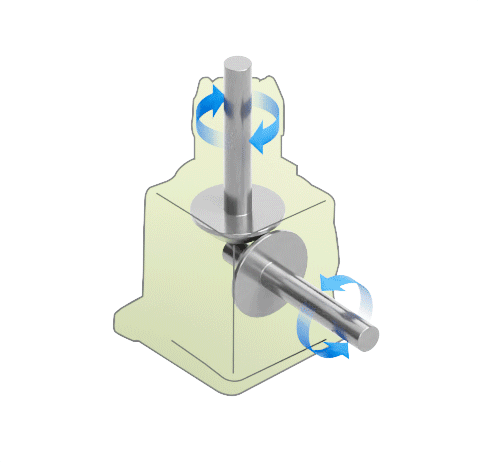

U-R  |

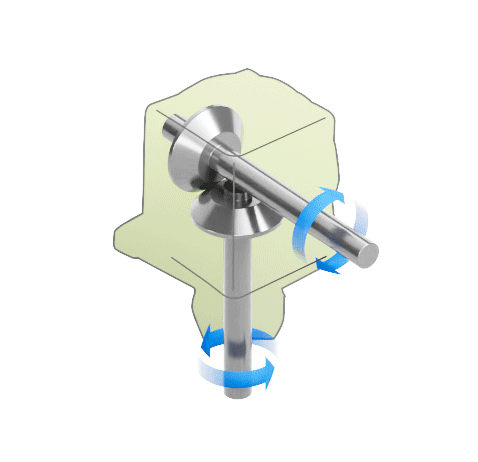

D-R  |

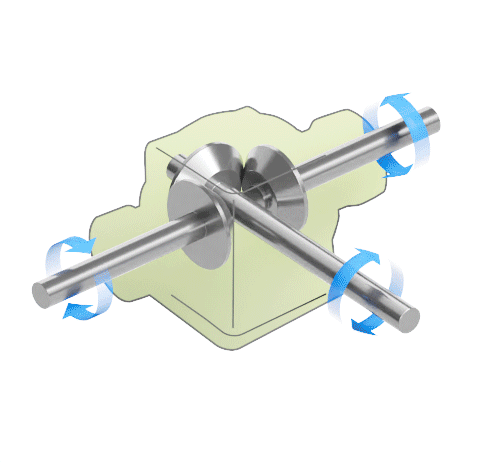

1-1-R  |

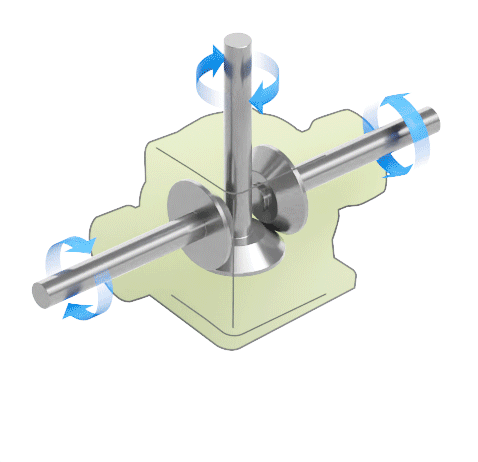

1-1-U  |

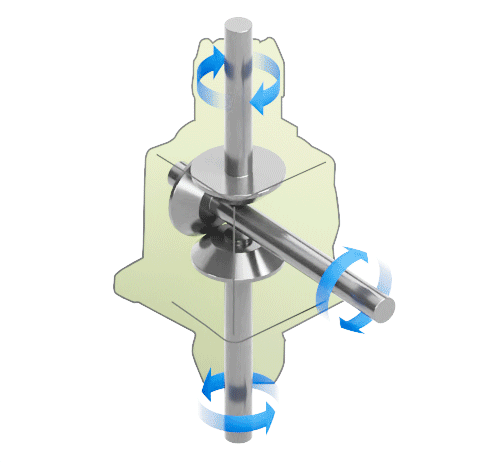

U-D-R  |
|

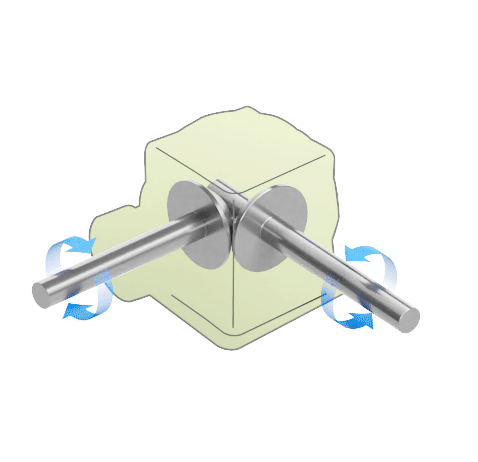

1-R-O  |

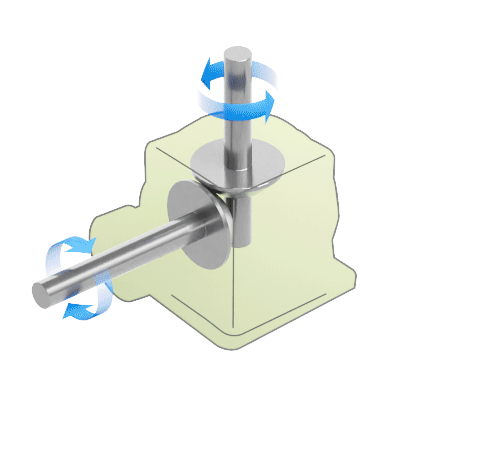

1-U-O  |

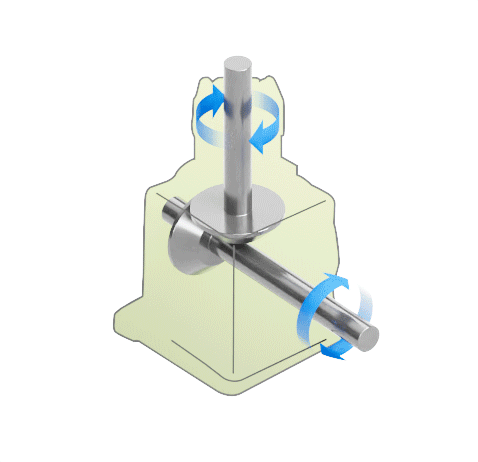

U-R-O  |

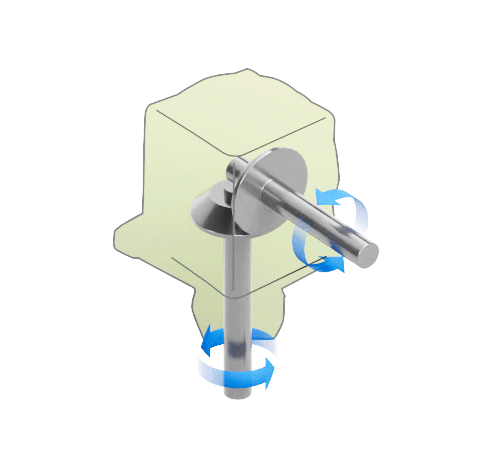

D-R-O  |

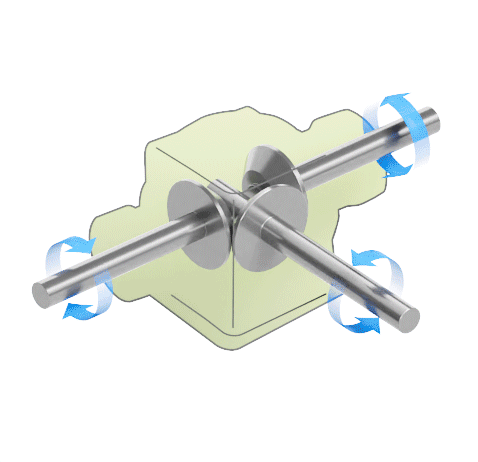

1-1-R-O  |

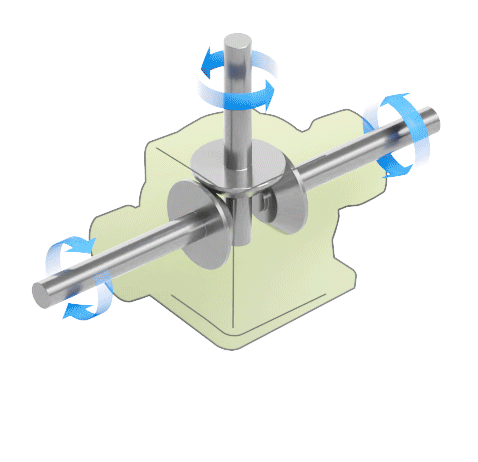

1-1-U-O  |

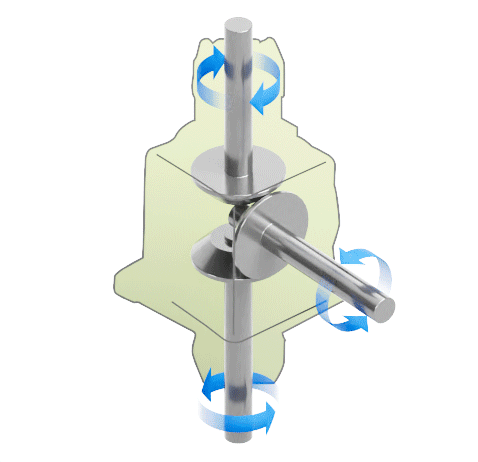

U-D-R-O  |
||

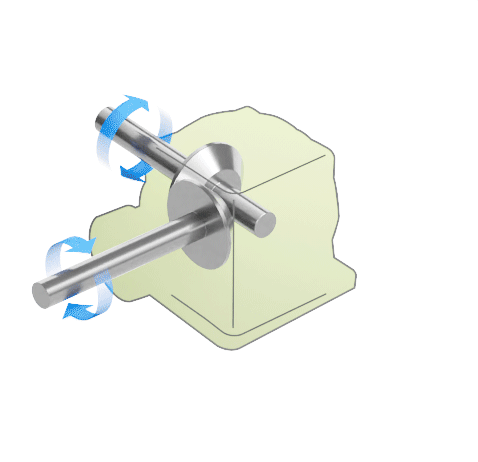

1-L  |

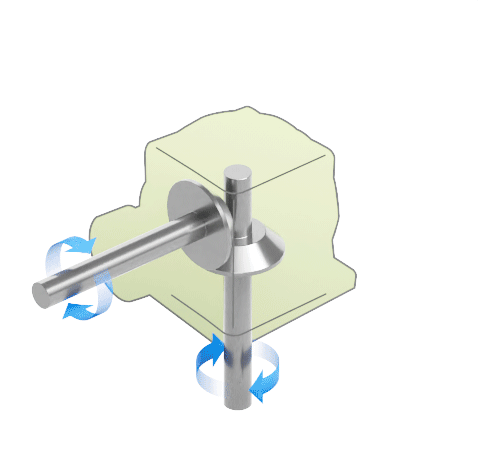

1-D  |

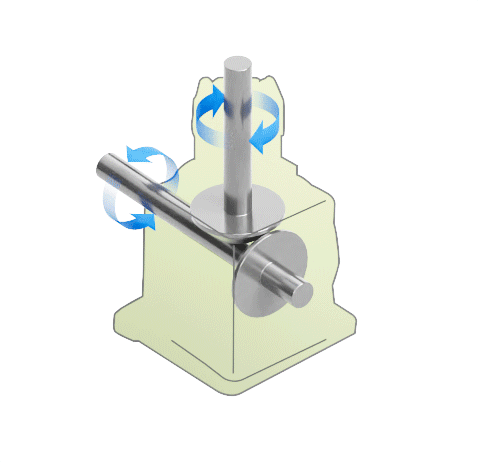

U-L  |

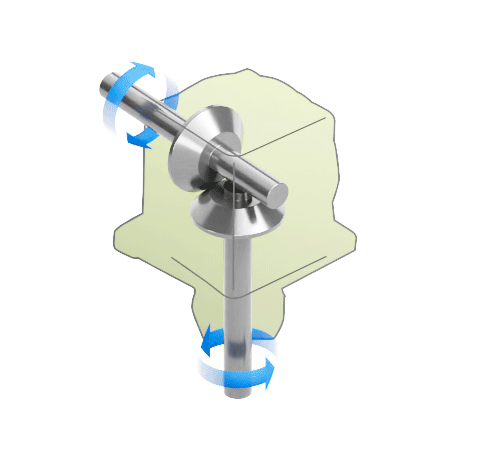

D-L  |

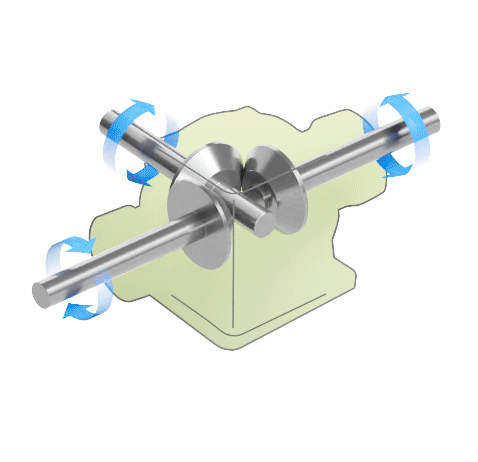

1-1-L  |

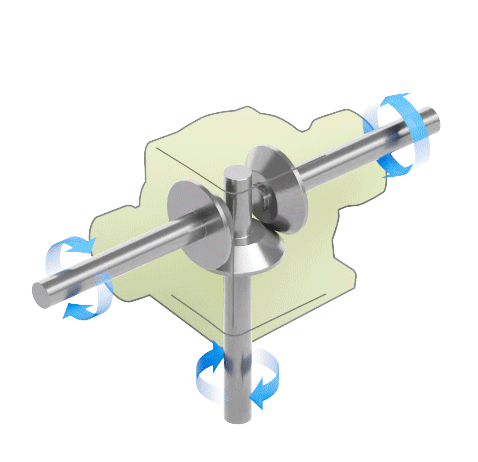

1-1-D  |

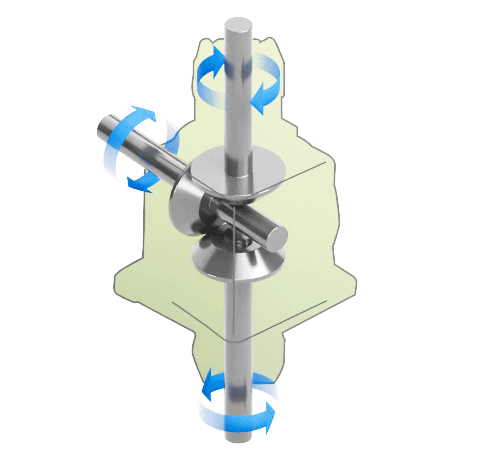

U-D-L  |
||

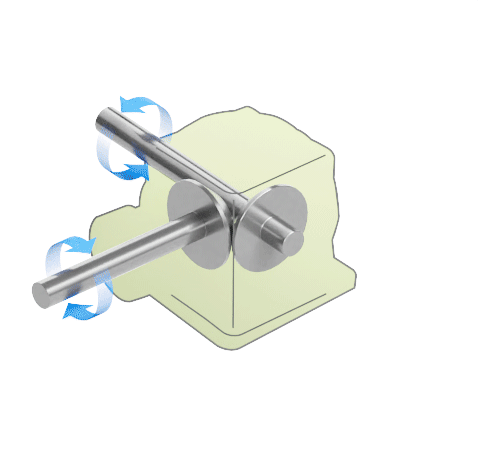

1-L-O  |

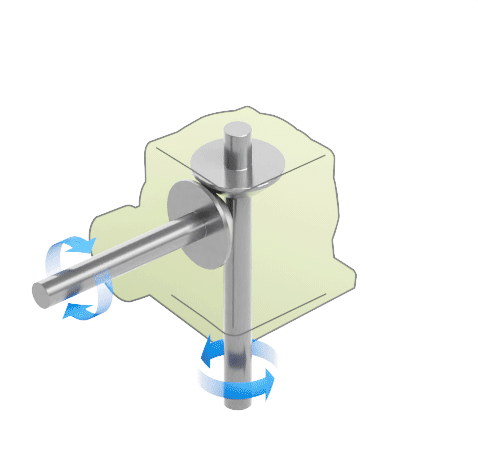

1-D-O  |

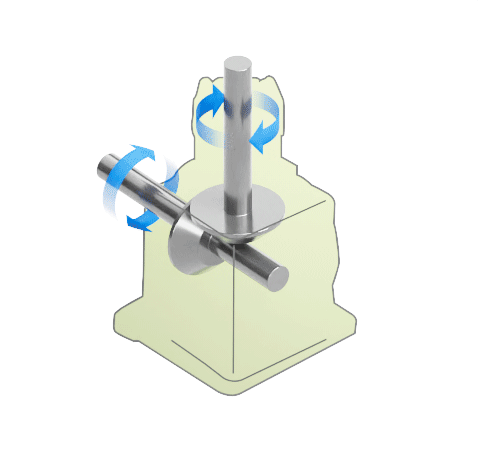

U-L-O  |

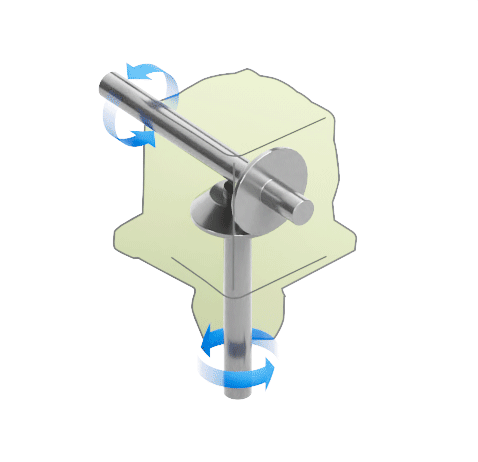

D-L-O  |

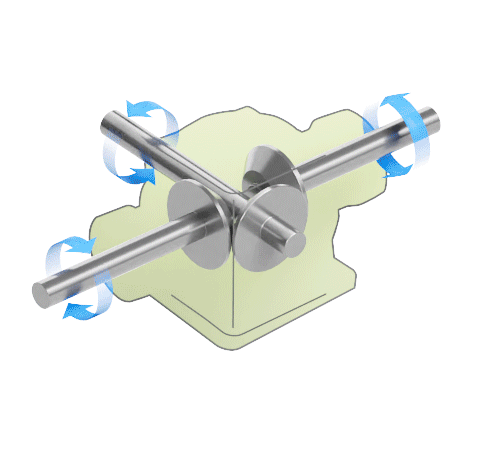

1-1-L-O  |

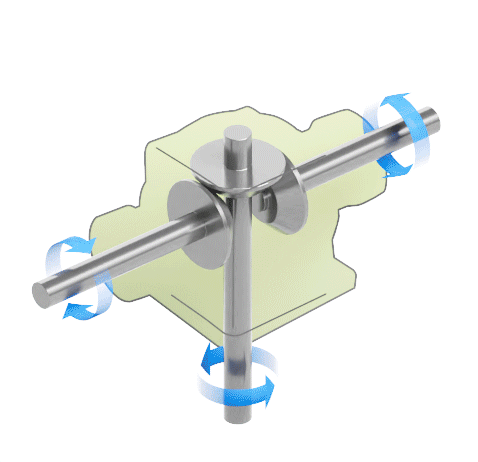

1-1-D-O  |

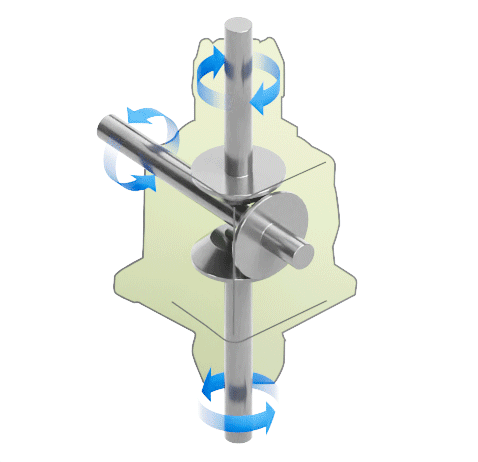

U-D-L-O  |
||
・नीचे दी गई शाफ्ट व्यवस्थाओं में समान घूर्णन संबंध है। हालाँकि, कृपया ध्यान दें कि प्लग, तेल गेज और नेमप्लेट की स्थितियाँ अलग-अलग हैं।
यू-एलआर＝यू-एलआर-ओ, यूआर＝यूएलओ, उल＝यूआरओ, डी-एलआर＝डी-एलआर-ओ, डीआर＝डीएलओ, डीएल＝डीआरओ
1-1-एलआर=1-1-एलआर-ओ, 1-1-आर=1-1-एलओ, 1-1-एल=1-1-आरओ, यूडी-एलआर=यूडी-एलआर-ओ, यूडीआर=यूडीएलओ, यूडीएल=यूडीआरओ
