स्टेनलेस स्टील टॉप चेन टीटी टाइप की प्रमुख विनिर्देश

TT


विशेषताएँ

  • - वैश्विक मानक आकार। सभी भाग स्टेनलेस स्टील से बने हैं।
  • - प्लेट की ऊपरी सतह चारों ओर से चिकनी तरह से ढलानदार है, जिससे इसे आसानी से स्थानांतरित किया जा सकता है।

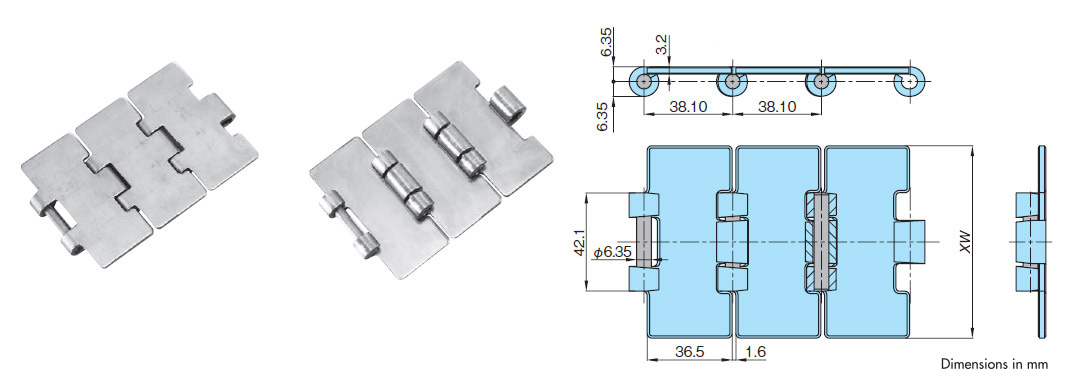

[बड़ा करने के लिए क्लिक करें]
ऊपर दी गई तस्वीर केवल उदाहरण के लिए है। सटीक जानकारी के लिए कृपया नीचे दिए गए विवरण और चित्रों को ध्यान से देखें।
पीडीएफ रूपरेखा चित्रण

कृपया हमसे संपर्क करें

DXF आंकड़े और 3D CAD डेटा

CADENAS WEB2CAD वेबसाइट पर जाएं

※ 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】お問い合わせ先は、こちら(外部サイト)をご確認ください。

कैटलॉग और निर्देश पुस्तिका

प्रमुख विनिर्देश, कीमत, वितरण

जंजीर
आवाज़ का उतार-चढ़ाव
मिमी		 विनिर्देश नमूना शीर्ष
प्लेट की चौड़ाई
एक्सडब्ल्यू
मिमी		 अधिकतम अनुमेय भार
के.एन.		 अनुमानित
द्रव्यमान
किग्रा/मी		 तापमान रेंज आपरेट करना
°C		 क्षमता
रेखा आरेख		 1 इकाई
टोरी
लिंक की संख्या		 標準価格／リンク डिलीवरी
38.1 एन विनिर्देश TT635-N 63.5 2.16 2.3 -20～400 अनुमेय भार ग्राफ
दिखाओ		 80 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT762-N 76.2 2.5 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT826-N 82.6 2.6 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1016-N 101.6 3.0 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1143-N 114.3 3.3 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1270-N 127.0 3.8 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1524-N 152.4 4.2 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1905-N 190.5 5.1 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
38.1 SS श्रृंखला TT635-SS 63.5 2.16 2.3 -20～400 अनुमेय भार ग्राफ
दिखाओ		 80 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT762-SS 76.2 2.5 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT826-SS 82.6 2.6 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1016-SS 101.6 3.0 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1143-SS 114.3 3.3 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1270-SS 127.0 3.8 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1524-SS 152.4 4.2 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TT1905-SS 190.5 5.1 कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें

टिप्पणी
1. प्लेट की ऊपरी सतह पॉलिश की हुई है।
2. N विनिर्देशों पर कोई अतिरिक्त प्रसंस्करण न करें। मोड़ने से दरारें पड़ सकती हैं।


संयुक्त पिन

मॉडल संख्या लागू श्रृंखला प्रकार पिन सामग्री मूल्य डिलीवरी चित्रकला
TT-N-RP TT-N मार्टेंसिटिक स्टेनलेस स्टील कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें चित्रकला
TT-SS-RP TT-SS SUS304 के समतुल्य कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें चित्रकला

लागू स्प्रोकेट

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।
स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TT912T 19 9½ 117.34 Φ18 Φ40 एकीकृत प्रकार
TT1012T 21 10½ 129.26
TT1112T 23 11½ 141.22
TT1212T 25 12½ 153.20
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TT912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 एकीकृत प्रकार
TT1012T-S□□□□ 21 10½ 129.26
TT1112T-S□□□□ 23 11½ 141.22
TT1212T-S□□□□ 25 12½ 153.20
इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 स्प्लिट टाइप
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12053NT-SPR 21 10½ 129.26 Φ25 स्प्लिट टाइप
TP-C12054NT-SPR Φ30
TP-C12055NT-SPR Φ35
TP-C12056NT-SPR Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12099NT-SPR 23 11½ 141.22 Φ25 स्प्लिट टाइप
TP-C12100NT-SPR Φ30
TP-C12101NT-SPR Φ35
TP-C12102NT-SPR Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12065NT-SPR 25 12½ 153.20 Φ25 स्प्लिट टाइप
TP-C12066NT-SPR Φ30
TP-C12067NT-SPR Φ35
TP-C12068NT-SPR Φ40

लागू आइडलर व्हील

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।
मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-IW1221-25-RY 21 130.0 Φ25.3 स्प्लिट टाइप
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 स्प्लिट टाइप
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 स्प्लिट टाइप
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3

लागू सहायक उपकरण

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।

टीटी के लिए डिसअसेंबली टूल
लागू श्रृंखला मॉडल संख्या उपयोग
TT TT-AST केवल वियोजन के लिए

लागू प्लास्टिक रेल

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।
रेल सामग्री प्रतीक मॉडल संख्या मोटाई
मिमी		 चौड़ाई
मिमी
मुख्य इकाई अंतिम सतह
पीआर-पीएच प्रकार PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
पीआर प्रकार M PR520-M PRE520-M 5 20

यह प्लास्टिक रेल ऊष्मा-प्रतिरोधी या रासायनिक-प्रतिरोधी नहीं है।
यदि आप उत्पाद का उपयोग किसी विशेष वातावरण या विशेष परिस्थितियों में कर रहे हैं, तो कृपया हमसे संपर्क करें।
