स्टेनलेस स्टील टॉप चेन टीयू टाइप की प्रमुख विनिर्देश

TU

विशेषताएँ

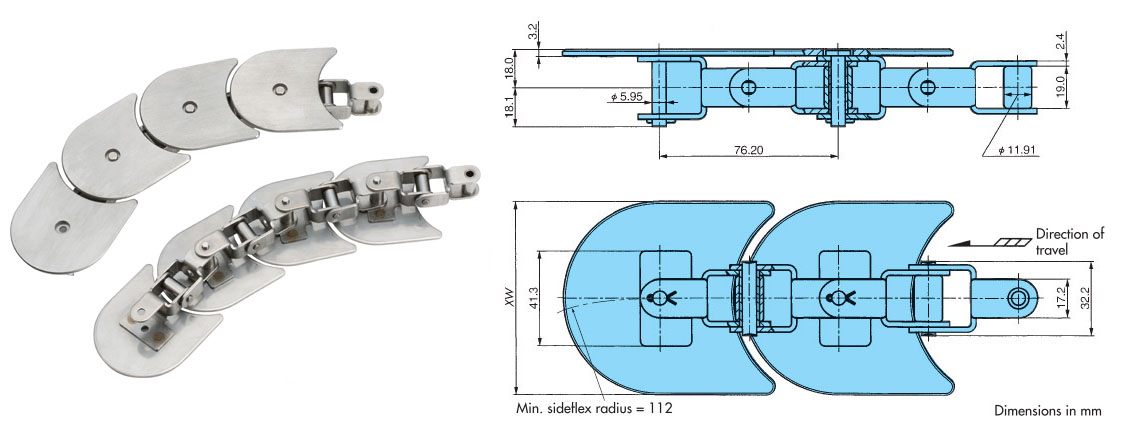

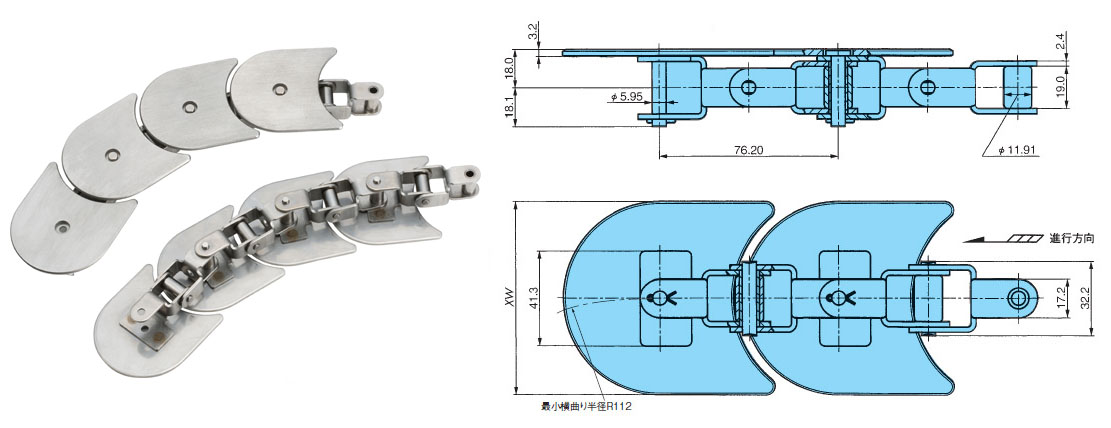

- एक क्षैतिज कन्वेयर चेन जिसे लंबवत भी मोड़ा जा सकता है। इसका उपयोग विभिन्न प्रकार के लेआउट (3डी लेआउट सहित) में किया जा सकता है।

[बड़ा करने के लिए क्लिक करें]

पीडीएफ रूपरेखा चित्रण

お問合せください

DXF आंकड़े और 3D CAD डेटा

CADENAS WEB2CAD वेबसाइट पर जाएं

※	3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※	3D CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032

कैटलॉग और निर्देश पुस्तिका

प्रमुख विनिर्देश, कीमत, वितरण

जंजीर आवाज़ का उतार-चढ़ाव मिमी	विनिर्देश	नमूना	शीर्ष प्लेट की चौड़ाई एक्सडब्ल्यू मिमी	अधिकतम अनुमेय भार के.एन.	अनुमानित द्रव्यमान किग्रा/मी	तापमान रेंज आपरेट करना °C	क्षमता रेखा आरेख	1 इकाई टोरी लिंक की संख्या
76.20	मानक श्रृंखला	TU826	82.6	0.98	3.8	-10～150	अनुमेय भार ग्राफ दिखाओ	40
76.20	मानक श्रृंखला	TU1143	114.3	0.98	4.5	-10～150	अनुमेय भार ग्राफ दिखाओ	40
76.20	SS श्रृंखला	TU826-SS	82.6	0.98	3.8	-10～150	अनुमेय भार ग्राफ दिखाओ	40
76.20	SS श्रृंखला	TU1143-SS	114.3	0.98	4.5	-10～150	अनुमेय भार ग्राफ दिखाओ	40

लागू स्प्रोकेट

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।

मॉडल संख्या	दांतों की संख्या	पिच सर्कल व्यास मिमी	पायलट बोर मिमी	अधिकतम शाफ्ट छेद व्यास मिमी	प्रकार
TU1100T	11	270.47	Φ23	Φ50	एकीकृत प्रकार

लागू प्लास्टिक रेल

रेल	सामग्री प्रतीक	मॉडल संख्या		मोटाई मिमी	चौड़ाई मिमी
रेल	सामग्री प्रतीक	मुख्य इकाई	अंतिम सतह	मोटाई मिमी	चौड़ाई मिमी
पीआर-पीएच प्रकार	PLF	PR-PH□□□-PLF	PR-PH□□□E-PLF	3～5	20～40
पीआर प्रकार	M	PR520-M	PRE520-M	5	20

यह प्लास्टिक रेल ऊष्मा-प्रतिरोधी या रासायनिक-प्रतिरोधी नहीं है।
यदि आप उत्पाद का उपयोग किसी विशेष वातावरण या विशेष परिस्थितियों में कर रहे हैं, तो कृपया हमसे संपर्क करें।
