स्टेनलेस स्टील टॉप चेन टीटीकेयू प्रकार की प्रमुख विनिर्देश

TTKU


विशेषताएँ

  • - पार्श्व झुकाव के लिए बाहरी प्लेट पर गाइड प्रोजेक्शन वाली एक घुमावदार कन्वेयर चेन। इसमें TTU की तुलना में अधिक अनुमेय तन्य बल होता है।
  • • घुमावदार हिस्सों में भी रेल से चेन को हटाया जा सकता है, जिससे रखरखाव आसान हो जाता है।
  • • हल्के भार और धीमी गति वाले अनुप्रयोगों के लिए उपयुक्त। तेज़ गति और भारी भार की स्थिति में, कोने ऊपर उठ सकते हैं।

[बड़ा करने के लिए क्लिक करें]

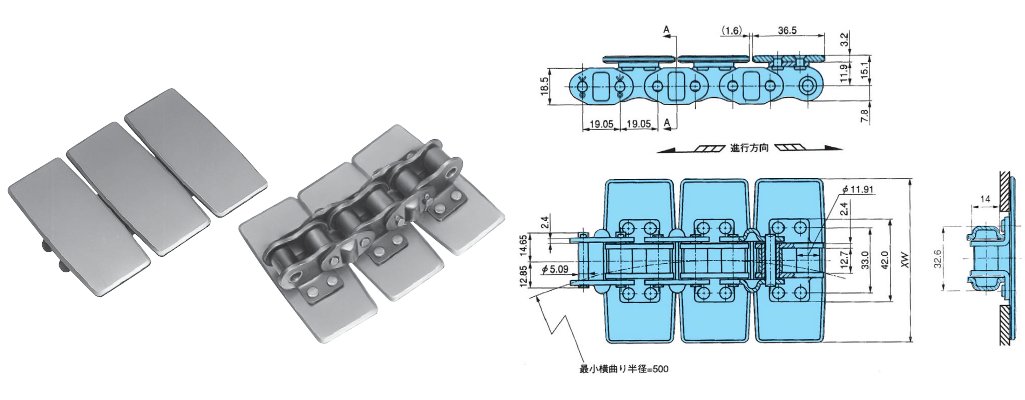

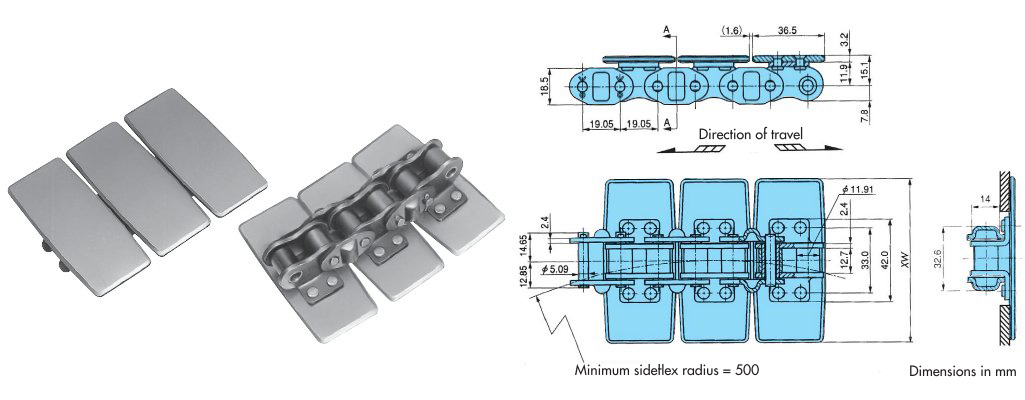

ऊपर दी गई तस्वीर केवल उदाहरण के लिए है। सटीक जानकारी के लिए कृपया नीचे दिए गए विवरण और चित्रों को ध्यान से देखें।
पीडीएफ रूपरेखा चित्रण

お問合せください

DXF आंकड़े और 3D CAD डेटा

CADENAS WEB2CAD वेबसाइट पर जाएं

※ 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ 3D CAD डेटा और PARTcommunity से संबंधित पूछताछ के लिए, कृपया Cadenas Web-to-CAD से संपर्क करें।
　कैडेंस वेब-टू-कैड कंपनी लिमिटेड के बारे में पूछताछ के लिए, कृपया यहां देखें (बाहरी साइट)।

कैटलॉग और निर्देश पुस्तिका

प्रमुख विनिर्देश, कीमत, वितरण

जंजीर
आवाज़ का उतार-चढ़ाव
मिमी		 विनिर्देश नमूना शीर्ष
प्लेट की चौड़ाई
एक्सडब्ल्यू
मिमी		 अधिकतम अनुमेय भार
के.एन.		 अनुमानित
द्रव्यमान
किग्रा/मी		 तापमान रेंज आपरेट करना
°C		 क्षमता
रेखा आरेख		 1 इकाई
टोरी
लिंक की संख्या
19.05 मानक श्रृंखला TTKU826 82.6 2.84 3.8 -10～150 अनुमेय भार ग्राफ
दिखाओ		 160
TTKU1100 110.0 4.5

टिप्पणी
1. SS श्रृंखला: अधिकतम अनुमेय भार = 0.69 किलोनाइट्रोजन का भी निर्माण किया जा सकता है।
2. कम गति (45 m/min या उससे कम) वाले क्षैतिज रूप से घुमावदार परिवहन के लिए।


सामग्री

शीर्ष प्लेट मुख्य श्रृंखला प्रतिगर्तित
18Cr स्टेनलेस स्टील इस्पात 13Cr स्टेनलेस स्टील

लागू स्प्रोकेट

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।

RS60 समतुल्य श्रृंखला के लिए
प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RS60-1B□T■
स्टेनलेस RS60-1B□T-SS
इंजीनियरिंग प्लास्टिक RS60-1B□T-P
फ़िट बोर्स इस्पात RS60-1B□TQ-H～
स्टेनलेस RS60-1B□T-SS-H～
लॉक स्प्रोकेट S प्रकार इस्पात RS60-1B□T■-S○○○○●
लॉक स्प्रोकेट एन प्रकार इस्पात RS60-1B□TQ-N○○○●
ऊपर बताए गए 12 या उससे अधिक दांतों वाले स्प्रोकेट का उपयोग किया जा सकता है।

लागू सहायक उपकरण

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।

TRU और TTKU के लिए डिसअसेंबली टूल
लागू श्रृंखला मॉडल संख्या उपयोग
TRU, TTKU TRU-TTKU-AST केवल वियोजन के लिए

लागू प्लास्टिक रेल

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।
रेल सामग्री प्रतीक मॉडल संख्या मोटाई
मिमी		 चौड़ाई
मिमी
मुख्य इकाई अंतिम सतह
पीआर-पीएच प्रकार PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
पीआर प्रकार M PR520-M PRE520-M 5 20

यह प्लास्टिक रेल ऊष्मा-प्रतिरोधी या रासायनिक-प्रतिरोधी नहीं है।
यदि आप उत्पाद का उपयोग किसी विशेष वातावरण या विशेष परिस्थितियों में कर रहे हैं, तो कृपया हमसे संपर्क करें।
