स्टेनलेस स्टील टॉप चेन TRU टाइप की प्रमुख विनिर्देश

TRU

विशेषताएँ

तैराव-निवारक टैब के साथ घुमावदार कन्वेयर चेन। टीटीयू प्रकार की तुलना में अधिक अनुमेय तन्य बल।

[बड़ा करने के लिए क्लिक करें]

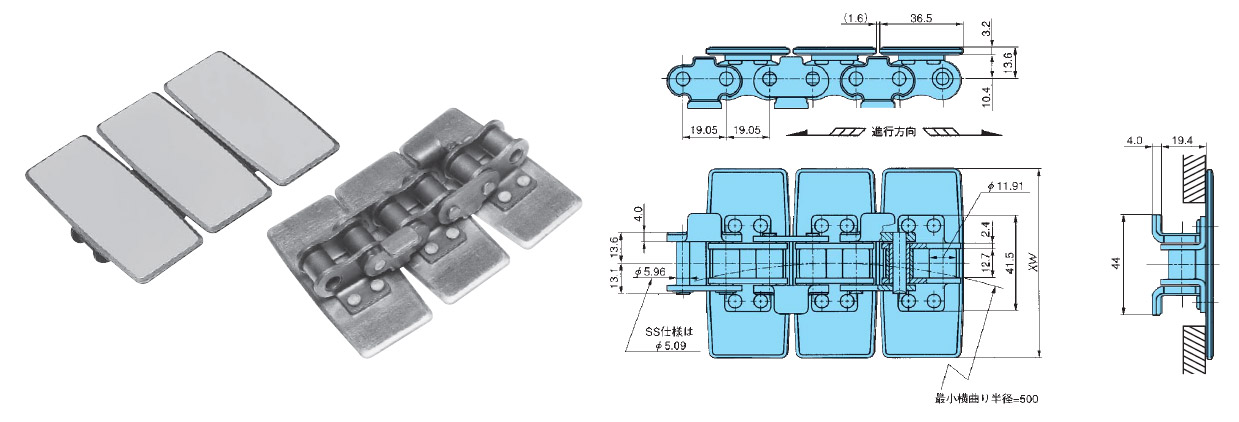

पीडीएफ रूपरेखा चित्रण

お問合せください

DXF आंकड़े और 3D CAD डेटा

CADENAS WEB2CAD वेबसाइट पर जाएं

※	3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※	3D CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032

कैटलॉग और निर्देश पुस्तिका

प्रमुख विनिर्देश, कीमत, वितरण

जंजीर आवाज़ का उतार-चढ़ाव मिमी	विनिर्देश	नमूना	शीर्ष प्लेट की चौड़ाई एक्सडब्ल्यू मिमी	अधिकतम अनुमेय भार के.एन.	अनुमानित द्रव्यमान किग्रा/मी	तापमान रेंज आपरेट करना °C	क्षमता रेखा आरेख	1 इकाई टोरी लिंक की संख्या
19.05	मानक श्रृंखला	TRU762-T	76.2	4.02	3.9	-10～150	अनुमेय भार ग्राफ दिखाओ	160
		TRU826-T	82.6		4.1
		TRU1016-T	101.6		4.6
		TRU1100-T	110.0		4.8
		TRU1143-T	114.3		4.9
		TRU1270-T	127.0		5.2
19.05	SS श्रृंखला	TRU762-T-SS	76.2	0.69	3.9	-20～400	अनुमेय भार ग्राफ दिखाओ	160
		TRU826-T-SS	82.6		4.1
		TRU1016-T-SS	101.6		4.6
		TRU1100-T-SS	110.0		4.8
		TRU1143-T-SS	114.3		4.9
		TRU1270-T-SS	127.0		5.2
19.05	NP श्रृंखला	TRU762-T-NP	76.2	4.02	3.9	-10～150	अनुमेय भार ग्राफ दिखाओ	160
		TRU826-T-NP	82.6		4.1
		TRU1016-T-NP	101.6		4.6
		TRU1100-T-NP	110.0		4.8
		TRU1143-T-NP	114.3		4.9
		TRU1270-T-NP	127.0		5.2

सामग्री

विनिर्देश	शीर्ष प्लेट	मुख्य श्रृंखला	प्रतिगर्तित
मानक श्रृंखला	18Cr स्टेनलेस स्टील	इस्पात	13Cr स्टेनलेस स्टील
SS श्रृंखला	18-8 स्टेनलेस स्टील	स्टील + Ni प्लेटिंग	18-8 स्टेनलेस स्टील

लागू स्प्रोकेट

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।

RS60 समतुल्य श्रृंखला के लिए

ऊपर बताए गए 19 या उससे अधिक दांतों वाले स्प्रोकेट का उपयोग किया जा सकता है।
प्रकार	सामग्री	मूल मॉडल संख्या
पायलट बोर उत्पाद	इस्पात	RS60-1B□T■
	स्टेनलेस	RS60-1B□T-SS
	इंजीनियरिंग प्लास्टिक	RS60-1B□T-P
फ़िट बोर्स	इस्पात	RS60-1B□TQ-H～
फ़िट बोर्स	स्टेनलेस	RS60-1B□T-SS-H～
लॉक स्प्रोकेट S प्रकार	इस्पात	RS60-1B□T■-S○○○○●
लॉक स्प्रोकेट एन प्रकार	इस्पात	RS60-1B□TQ-N○○○●

लागू सहायक उपकरण

TRU और TTKU के लिए डिसअसेंबली टूल

लागू श्रृंखला	मॉडल संख्या	उपयोग
TRU, TTKU	TRU-TTKU-AST	केवल वियोजन के लिए

लागू प्लास्टिक रेल

रेल	सामग्री प्रतीक	मॉडल संख्या		मोटाई मिमी	चौड़ाई मिमी
रेल	सामग्री प्रतीक	मुख्य इकाई	अंतिम सतह	मोटाई मिमी	चौड़ाई मिमी
पीआर-पीएच प्रकार	PLF	PR-PH□□□-PLF	PR-PH□□□E-PLF	3～5	20～40
पीआर प्रकार	M	PR520-M	PRE520-M	5	20

यह प्लास्टिक रेल ऊष्मा-प्रतिरोधी या रासायनिक-प्रतिरोधी नहीं है।
यदि आप उत्पाद का उपयोग किसी विशेष वातावरण या विशेष परिस्थितियों में कर रहे हैं, तो कृपया हमसे संपर्क करें।
