प्लास्टिक मॉड्यूलर चेन के लिए स्प्रोकेट प्रमुख विनिर्देश
形番：WT-S6300-20T
[बड़ा करने के लिए क्लिक करें]

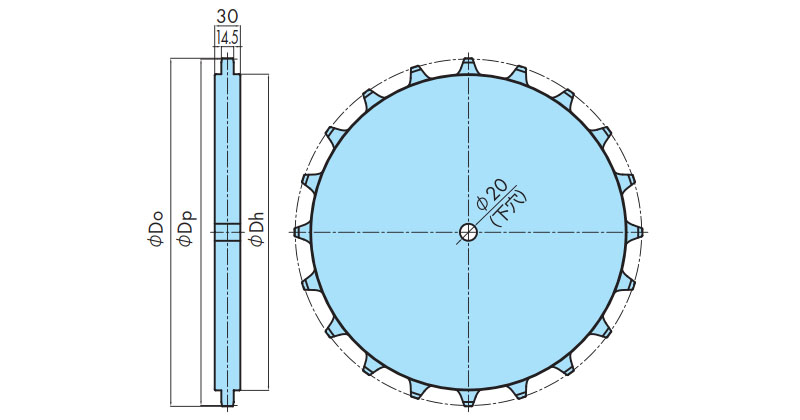

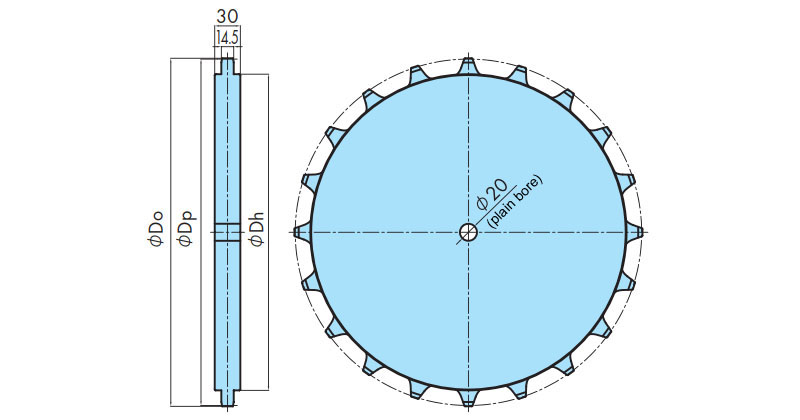

ऊपर दी गई तस्वीर केवल उदाहरण के लिए है। सटीक जानकारी के लिए कृपया नीचे दिए गए विवरण और चित्रों को ध्यान से देखें।
標準価格
कृपया हमसे संपर्क करें
डिलीवरी
कृपया हमसे संपर्क करें
| ※ | 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | 3D CAD डेटा और PARTcommunity से संबंधित पूछताछ के लिए, कृपया Cadenas Web-to-CAD से संपर्क करें। कैडेंस वेब-टू-कैड कंपनी लिमिटेड के बारे में पूछताछ के लिए, कृपया यहां देखें (बाहरी साइट)। |
कैटलॉग और निर्देश पुस्तिका
लागू श्रृंखला
WT6306-W
प्रमुख विनिर्देश
| मॉडल संख्या | दांतों की संख्या | पिच सर्कल व्यास डी पी(dp) मिमी(mm) | बहरी घेरा करना मिमी | शाफ्ट छेद आकार |
शाफ्ट छेद आयाम डी मिमी |
पायलट बोर मिमी |
हब व्यास धनबाद के मिमी |
|---|---|---|---|---|---|---|---|
| WT-S6300-20T | 20 | 405.92 | 407.9 | ご要望により製作検討にて 対応いたします。 標準は四角穴形状となります。 | अनुरोध पर, हम उत्पादन पर विचार करेंगे। हम आपके अनुरोध का जवाब देंगे. | 20 | 371 |
| सामग्री | रूप रंग | प्रकार | तापमान रेंज आपरेट करना |
|---|---|---|---|
| पॉलियामाइड | ブルー | एकीकृत प्रकार | -20℃～60℃ |
注記
1.上記歯数、スプロケット形状および材質以外も製作いたします。当社までお問合せください。
