プラスチックモジュラーチェーン用スプロケット WT-N1300 主要諸元
形番：WT-N1300-24T40S
[बड़ा करने के लिए क्लिक करें]
ऊपर दी गई तस्वीर केवल उदाहरण के लिए है। सटीक जानकारी के लिए कृपया नीचे दिए गए विवरण और चित्रों को ध्यान से देखें।
標準価格
कृपया हमसे संपर्क करें
डिलीवरी
कृपया हमसे संपर्क करें
| ※ | 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | 3D CAD डेटा और PARTcommunity से संबंधित पूछताछ के लिए, कृपया Cadenas Web-to-CAD से संपर्क करें। कैडेंस वेब-टू-कैड कंपनी लिमिटेड के बारे में पूछताछ के लिए, कृपया यहां देखें (बाहरी साइट)। |
कैटलॉग और निर्देश पुस्तिका
लागू श्रृंखला
WT1306-W

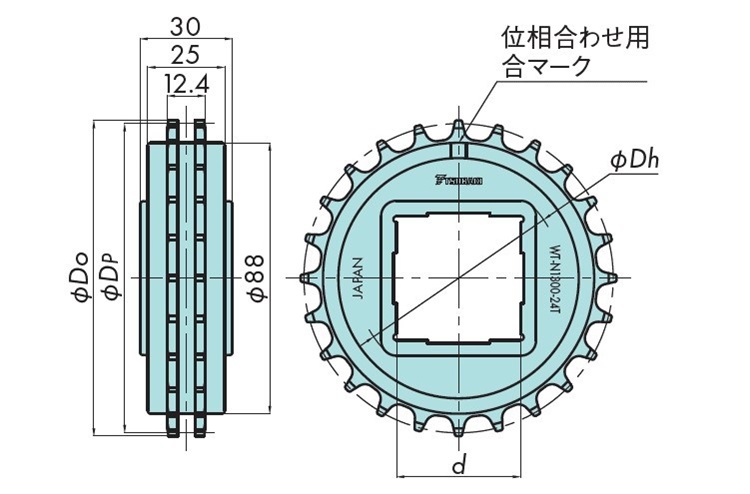

प्रमुख विनिर्देश
| मॉडल संख्या | दांतों की संख्या | पिच सर्कल व्यास डी पी मिमी | बहरी घेरा करना मिमी | शाफ्ट छेद आकार |
शाफ्ट छेद आयाम डी मिमी |
हब व्यास धनबाद के मिमी |
अनुमानित द्रव्यमान kg |
|---|---|---|---|---|---|---|---|
| WT-N1300-24T40S | 24 | 100.36 | 102.5 | वर्ग | □40 | 67 | 0.1 |
| सामग्री | रूप रंग | प्रकार | तापमान रेंज आपरेट करना |
|---|---|---|---|
| प्रबलित पॉलियामाइड | काला | एकीकृत प्रकार | -20℃～80℃ |
टिप्पणी
1. स्टॉक में उपलब्ध।
2. चेन और शाफ्ट को ढीला फिट किया जाता है ताकि चेन और कन्वेयर के बीच थर्मल विस्तार में अंतर और चेन और स्प्रोकेट के बीच इंस्टॉलेशन त्रुटियों को अवशोषित किया जा सके।
3. शाफ्ट के विनिर्देशों के लिए पॉलिश की हुई स्टील की छड़ों का उपयोग करें।
