टॉप चेन स्प्रोकेट WT-N1300 प्रमुख विनिर्देश
形番：WT-N1300-24T25
[बड़ा करने के लिए क्लिक करें]
मानक मूल्य
कृपया हमसे संपर्क करें
डिलीवरी
कृपया हमसे संपर्क करें
| ※ | 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | 3D CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032 |
कैटलॉग और निर्देश पुस्तिका
लागू श्रृंखला
WT1306-W
प्रमुख विनिर्देश

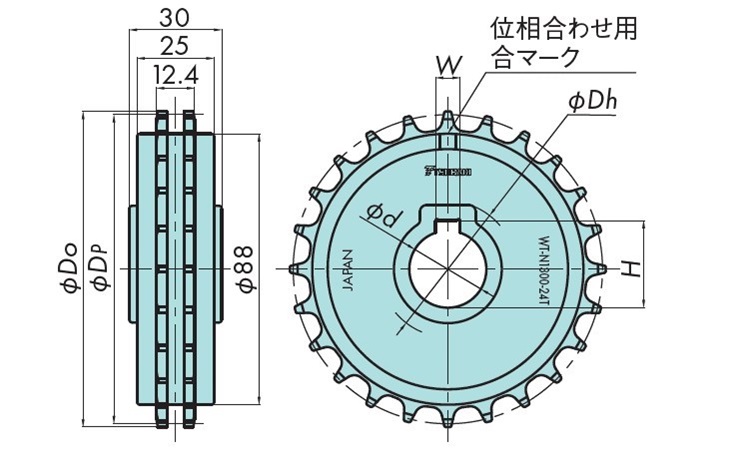

| मॉडल संख्या | दांतों की संख्या | पिच सर्कल व्यास डी पी मिमी | बहरी घेरा करना मिमी | शाफ्ट छेद आकार |
शाफ्ट छेद व्यास डी मिमी |
कीवे डब्ल्यू मिमी | कीवे एच मिमी |
हब व्यास धनबाद के मिमी |
अनुमानित द्रव्यमान किलोग्राम |
|---|---|---|---|---|---|---|---|---|---|
| WT-N1300-24T25 | 24 | 100.36 | 102.5 | घेरा | Φ25 | 8 | 28.3 | 45 | 0.1 |
| सामग्री | रूप रंग | प्रकार | तापमान रेंज आपरेट करना |
|---|---|---|---|
| प्रबलित पॉलियामाइड | काला | एकीकृत प्रकार | -20℃～80℃ |
टिप्पणी
1. स्टॉक में उपलब्ध।
2. चेन और शाफ्ट को ढीला फिट किया जाता है ताकि चेन और कन्वेयर के बीच थर्मल विस्तार में अंतर और चेन और स्प्रोकेट के बीच इंस्टॉलेशन त्रुटियों को अवशोषित किया जा सके।
3. शाफ्ट के विनिर्देशों के लिए पॉलिश की हुई स्टील की छड़ों का उपयोग करें।
