टॉप चेन स्प्रोकेट WT-N1300 प्रमुख विनिर्देश

形番：WT-N1300-15T25S


[बड़ा करने के लिए क्लिक करें]
*यह एक संदर्भ छवि है।

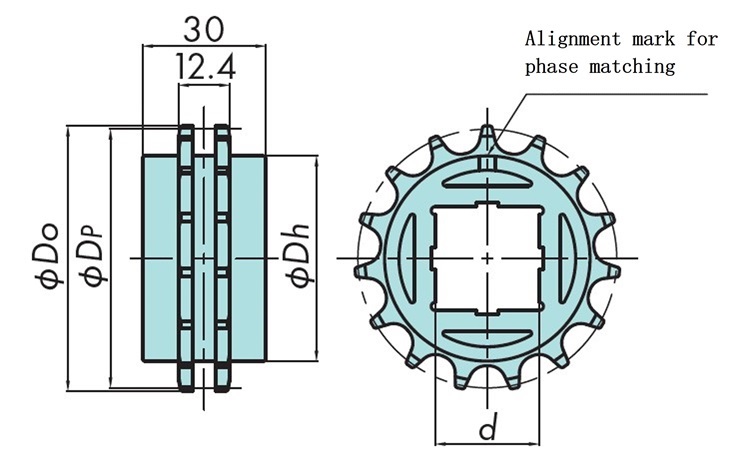

पीडीएफ रूपरेखा चित्रण

WT-N1300-15T25S

DXF आंकड़े और 3D CAD डेटा

CADENAS WEB2CAD वेबसाइट पर जाएं

標準価格

कृपया हमसे संपर्क करें

डिलीवरी

कृपया हमसे संपर्क करें

※ 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ 3D CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें।
कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032

कैटलॉग और निर्देश पुस्तिका

लागू श्रृंखला

WT1306-W

प्रमुख विनिर्देश

मॉडल संख्या दांतों की संख्यापिच सर्कल व्यास
डी पी
मिमी		बहरी घेरा
करना
मिमी		शाफ्ट छेद
आकार		 शाफ्ट छेद आयाम
डी
मिमी		 हब व्यास
धनबाद के
मिमी		 अनुमानित द्रव्यमान
किलोग्राम
WT-N1300-15T25S 1563.0164.6वर्ग□25500.05
सामग्रीरूप रंगप्रकारतापमान रेंज आपरेट करना
प्रबलित पॉलियामाइडकालाएकीकृत प्रकार-20℃～80℃

टिप्पणी
1. स्टॉक में उपलब्ध।
2. चेन और शाफ्ट को ढीला फिट किया जाता है ताकि चेन और कन्वेयर के बीच थर्मल विस्तार में अंतर और चेन और स्प्रोकेट के बीच इंस्टॉलेशन त्रुटियों को अवशोषित किया जा सके।
3. शाफ्ट के विनिर्देशों के लिए पॉलिश की हुई स्टील की छड़ों का उपयोग करें।
