टॉप चेन स्प्रोकेट WT-N0700 प्रमुख विनिर्देश

形番：WT-N0700-48T40S


[बड़ा करने के लिए क्लिक करें]

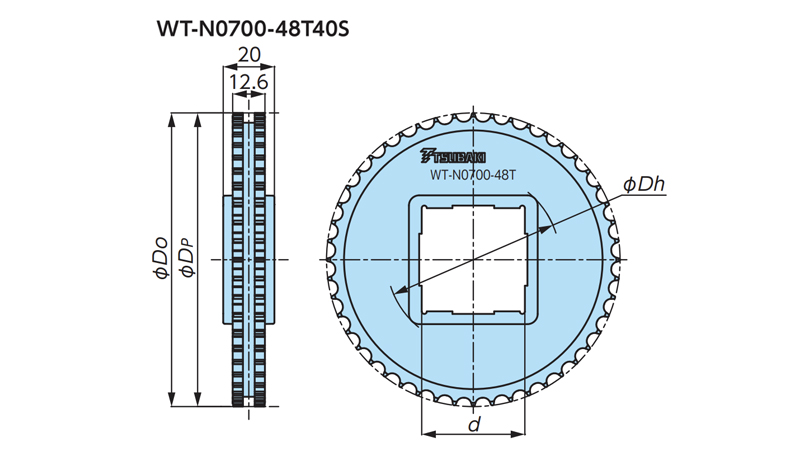

पीडीएफ रूपरेखा चित्रण

WT-N0700-48T40S

DXF आंकड़े और 3D CAD डेटा

CADENAS WEB2CAD वेबसाइट पर जाएं

मानक मूल्य

कृपया हमसे संपर्क करें

डिलीवरी

कृपया हमसे संपर्क करें

※ 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ 3D CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें।
कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032

कैटलॉग और निर्देश पुस्तिका

लागू श्रृंखला

WT0705-M, WT0705-W

प्रमुख विनिर्देश

मॉडल संख्या दांतों की संख्यापिच सर्कल व्यास
डी पी
मिमी		बहरी घेरा
करना
मिमी		शाफ्ट छेद
आकार		 शाफ्ट छेद आयाम
डी
मिमी		 हब व्यास
धनबाद के
मिमी		 अनुमानित द्रव्यमान
किलोग्राम
WT-N0700-48T40S 48114.67114.7वर्ग□40680.074
सामग्रीरूप रंगप्रकारतापमान रेंज आपरेट करना
प्रबलित पॉलियामाइडकालाएकीकृत प्रकार-20℃～80℃

注記
　1.在庫品です。
　2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
　3.上記歯数、スプロケット形式、材質以外も製作いたします。(全切削対応品)
　4.シャフト仕様はみがき棒鋼をご使用ください。
　5.シャフトにスプロケットを取付ける際には、刻印やマークを目安にして、向きや歯の位置を一定に合わせてください。
