फ्रेम सपोर्ट पार्ट्स की प्रमुख विनिर्देश
कैटलॉग और निर्देश पुस्तिका
| ※ | 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】お問い合わせ先は、こちら(外部サイト)をご確認ください。 |
यूनिवर्सल फुट (यूएफ)
इसका उपयोग कन्वेयर या उपकरण के पैरों के लिए किया जा सकता है। उन स्थानों पर उपयोग करें जहां झुकाव या समतल समायोजन की आवश्यकता होती है। ड्रिल किए गए छेद वाले प्रकार को फर्श पर भी लगाया जा सकता है।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | अनुमेय भार के.एन. |
एमबी समतुल्य उत्पाद | डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
||
|---|---|---|---|---|---|---|---|---|---|
| पेंच | मुख्य बॉडी प्लेट | फिसलन रोधी रबर पैड |
|||||||

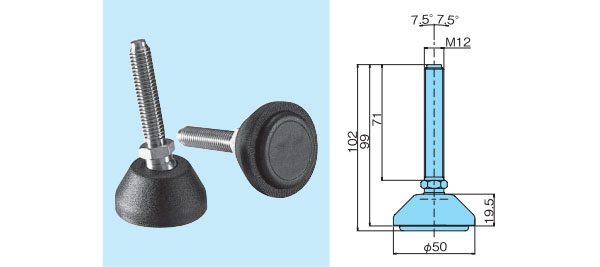

| TP-C17107T-UF | स्टेनलेस स्टील | प्रबलित पॉलियामाइड | तेल प्रतिरोधी रबर तटीय कठोरता 70 |
12.0 | MB173-68729-UF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
|
टिप्पणी
1. अनुमेय भार स्थिर अवस्था में अधिकतम अनुमेय भार होता है।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
||
|---|---|---|---|---|---|---|---|
| पेंच | मुख्य बॉडी प्लेट | फिसलन रोधी रबर पैड | |||||

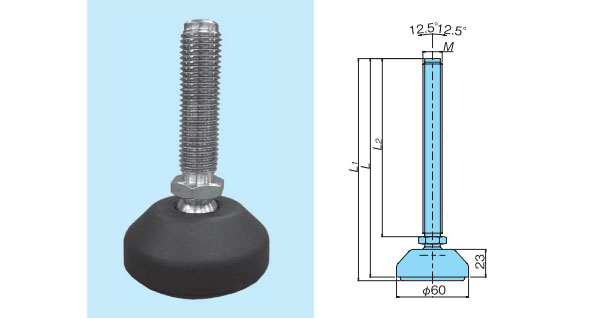

| TP-C171054T-UF | स्टेनलेस स्टील | प्रबलित पॉलियामाइड | तेल प्रतिरोधी रबर तटीय कठोरता 70 |
DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
|
| TP-C171056T-UF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
||||
| TP-C171060T-UF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
||||
| मॉडल संख्या | L | L1 | L2 | अनुमेय भार के.एन. |
M | एमबी समतुल्य उत्पाद |
|---|---|---|---|---|---|---|
| TP-C171054T-UF | 94 | 97 | 60 | 15.0 | M16 | MB98-59901-UF |
| TP-C171056T-UF | 179 | 182 | 145 | 15.0 | M16 | MB98-67304-RF |
| TP-C171060T-UF | 179 | 182 | 145 | 15.0 | M20 | MB98-67124-RF |
टिप्पणी
1. अनुमेय भार स्थिर अवस्था में अधिकतम अनुमेय भार होता है।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | अनुमेय भार के.एन. |
एमबी समतुल्य उत्पाद | डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| पेंच | कड़े छिलके वाला फल | मुख्य बॉडी प्लेट | फिसलन रोधी रबर पैड |
|||||||

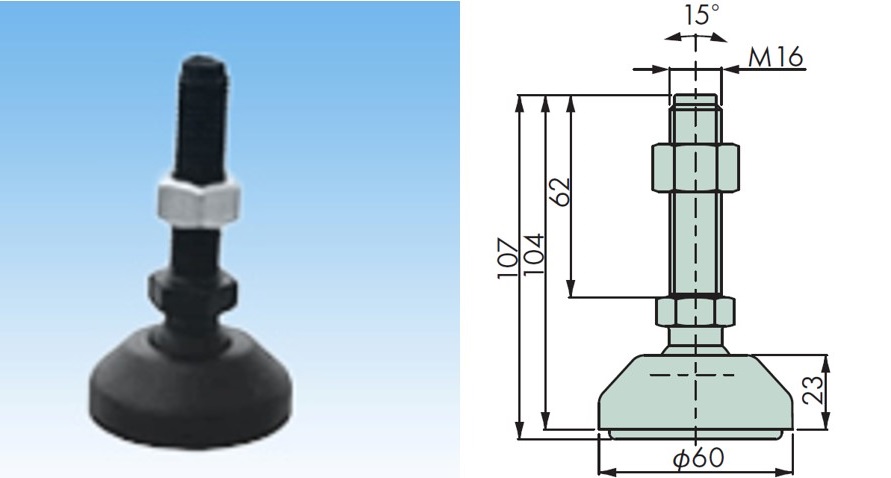

| TP-C17715T-UF | लोहे का कोर शामिल है पॉलियामाइड |
स्टेनलेस स्टील | प्रबलित पॉलियामाइड | तेल प्रतिरोधी रबर तटीय कठोरता 70 |
0.78 | - | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
|
टिप्पणी
1. अनुमेय भार स्थिर अवस्था में अधिकतम अनुमेय भार होता है।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | अनुमेय भार के.एन. |
एमबी समतुल्य उत्पाद | डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
||
|---|---|---|---|---|---|---|---|---|---|
| बोल्ट और नट | मुख्य बॉडी प्लेट | फिसलन रोधी रबर पैड |
|||||||

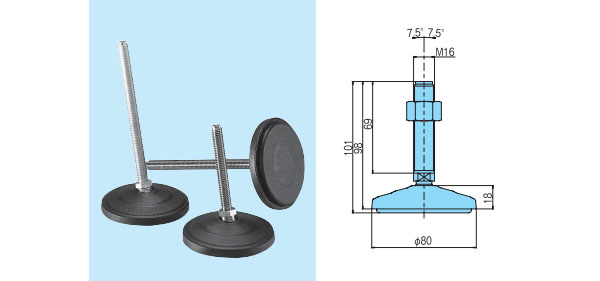

| TP-C17532T-UF | स्टेनलेस स्टील | प्रबलित पॉलियामाइड | तेल प्रतिरोधी रबर तटीय कठोरता 70 |
15.0 | MB172-56571-UF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
|
टिप्पणी
1. अनुमेय भार स्थिर अवस्था में अधिकतम अनुमेय भार होता है।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | अनुमेय भार के.एन. |
एमबी समतुल्य उत्पाद | डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
||
|---|---|---|---|---|---|---|---|---|---|
| बोल्ट और नट | मुख्य बॉडी प्लेट | फिसलन रोधी रबर पैड |
|||||||

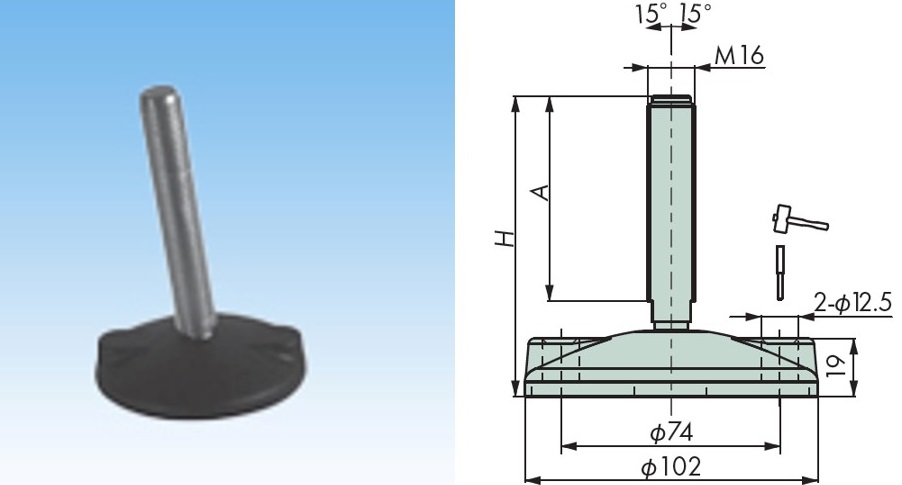

| TP-C17570CT-UF | स्टेनलेस स्टील | प्रबलित पॉलियामाइड | तेल प्रतिरोधी रबर तटीय कठोरता 70 |
10.0 | MB323-69733-UF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
|
टिप्पणी
1. अनुमेय भार स्थिर अवस्था में अधिकतम अनुमेय भार होता है।
2. बाहरी कणों के जमाव को रोकने के लिए फिक्सिंग छेद पूरी तरह से नहीं खोदे गए हैं। यदि फिक्सिंग छेदों की आवश्यकता हो, तो कृपया चित्र में दिखाए अनुसार पंच और हथौड़े का उपयोग करके उन्हें खोदें।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | सहनशीलता भार के.एन. |
H | A | एमबी समतुल्य उत्पाद | डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| पेंच | मुख्य बॉडी प्लेट | फिसलन रोधी रबर पैड |
|||||||||

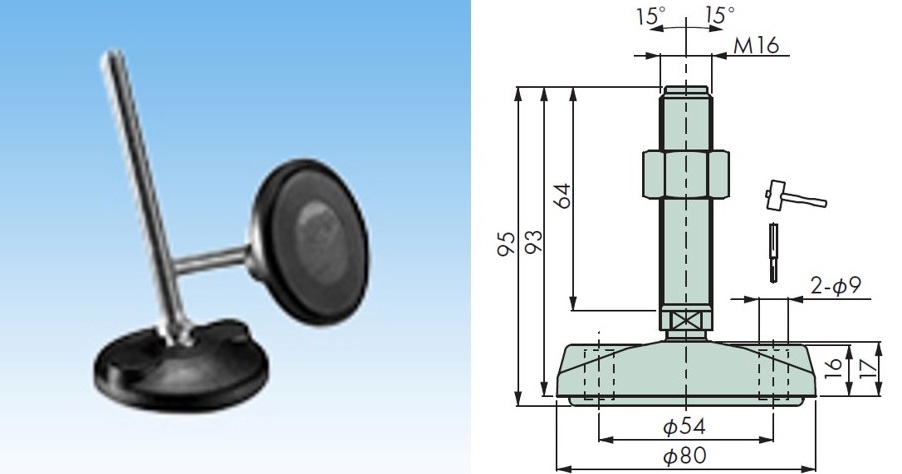

| TP-C176450T-UF | स्टेनलेस स्टील | सुदृढीकरण पॉलियामाइड |
तेल प्रतिरोधी रबर तटीय कठोरता 70 |
12.0 | 100 | 64 | MB133-63343-UF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
|
| TP-C176453T-UF | 12.0 | 225 | 190 | MB133-67055-UF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
||||
टिप्पणी
1. अनुमेय भार स्थिर अवस्था में अधिकतम अनुमेय भार होता है।
2. बाहरी कणों के जमाव को रोकने के लिए फिक्सिंग छेद पूरी तरह से नहीं खोदे गए हैं। यदि फिक्सिंग छेदों की आवश्यकता हो, तो कृपया चित्र में दिखाए अनुसार पंच और हथौड़े का उपयोग करके उन्हें खोदें।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | अनुमेय भार के.एन. |
एमबी समतुल्य उत्पाद | डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
||
|---|---|---|---|---|---|---|---|---|---|
| पेंच | मुख्य बॉडी प्लेट | फिसलन रोधी रबर पैड |
|||||||
| TP-C17237T-UF | स्टेनलेस स्टील | प्रबलित पॉलियामाइड | तेल प्रतिरोधी रबर तटीय कठोरता 70 |
30.0 | M169-68404N-RF | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
|
टिप्पणी
1. अनुमेय भार स्थिर अवस्था में अधिकतम अनुमेय भार होता है।
2. बाहरी कणों के जमाव को रोकने के लिए फिक्सिंग छेद पूरी तरह से नहीं खोदे गए हैं। यदि फिक्सिंग छेदों की आवश्यकता हो, तो कृपया चित्र में दिखाए अनुसार पंच और हथौड़े का उपयोग करके उन्हें खोदें।
सहायक पैर
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | अनुमेय भार के.एन. |
डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
3DCAD |
|---|---|---|---|---|---|---|---|
| पैर, बोल्ट, नट | |||||||

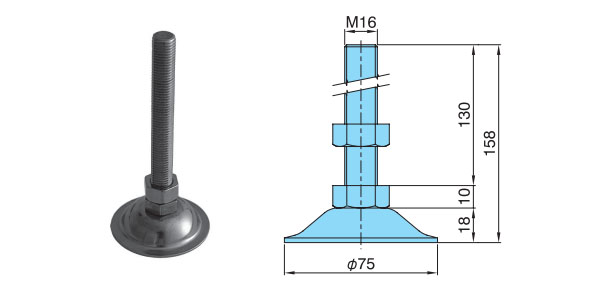

| TP-TA16SUS | स्टेनलेस स्टील | 11 | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
3DCAD |
टिप्पणी
1. यह उत्पाद ऑर्डर पर बनाया जाता है।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | अनुमेय भार के.एन. |
डीएक्सएफ आकार डेटा |
標準価格 | डिलीवरी | पीडीएफ DIMENSIONS |
3DCAD |
|---|---|---|---|---|---|---|---|
| पैर, बोल्ट, नट | |||||||

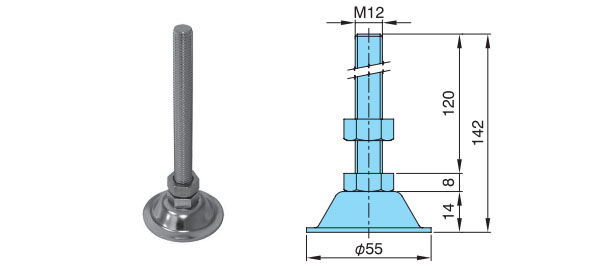

| TP-TB12SUS | स्टेनलेस स्टील | 10 | DXF | कृपया हमसे संपर्क करें |
कृपया हमसे संपर्क करें |
3DCAD |
टिप्पणी
1. यह उत्पाद ऑर्डर पर बनाया जाता है।
