बेयरिंग यूनिट की प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

बेयरिंग यूनिट इंस्टॉलेशन का उदाहरण

डायमंड फ्लैंज यूनिट (यूसीएफएल)

आगे और पीछे दोनों तरफ से सीलबंद होने के कारण, यह गीले या धूल भरे वातावरण में बियरिंग के जीवन को बढ़ाने में प्रभावी है।

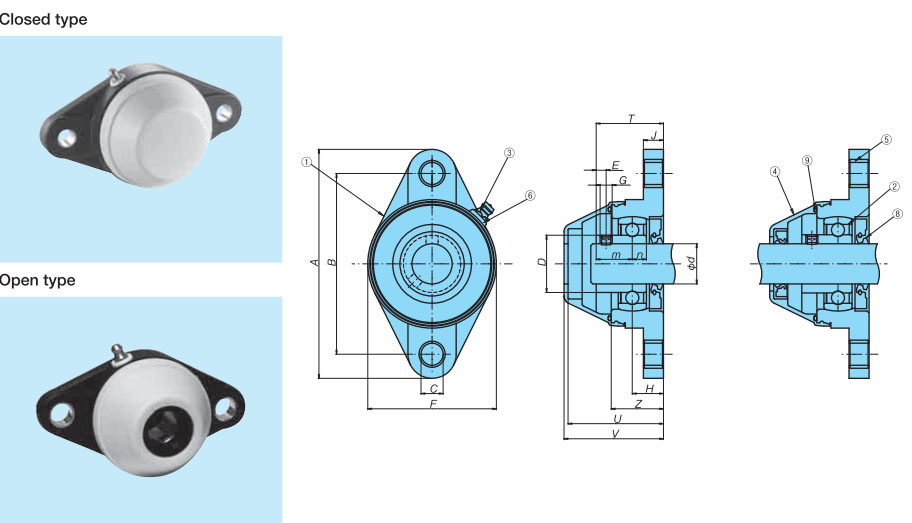

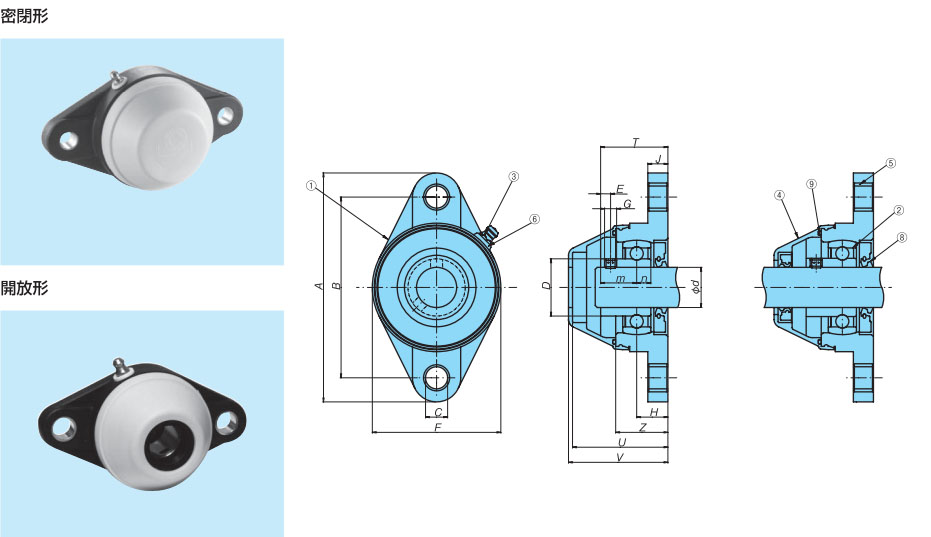

[बड़ा करने के लिए क्लिक करें]
भाग संख्या प्रोडक्ट का नाम सामग्री
1आवासप्रबलित पॉलियामाइड
2बॉल बेयरिंगइस्पात
3ग्रीस निप्पलस्टेनलेस
4सुरक्षा टोपीpolypropylene
5स्पेसर बुशिंगपीतल + Ni चढ़ाना
भाग संख्या प्रोडक्ट का नाम सामग्री
6ग्रीस निप्पल वॉशरPOLYETHYLENE
8मुहरNBR
9O-अंगूठीNBR

मॉडल संख्या आकार सहन करना
मूल भार रेटिंग किलोन्यूटन		 अधिकतम शारीरिक आकार
अनुमेय भार
के.एन.		 द्रव्यमान
किलोग्राम		 आत्म-संरेखित तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
(बुनियादी)
गतिशील भार रेटिंग
करोड़		 (बुनियादी)
स्थैतिक भार रेटिंग
कोर
TP-C54204NR-ECT-UCFL बंद प्रकार 9.9 6.6 7.5 0.21 आवास और
अक्ष और अधिकतम
कोणीय असंरेखण: 2.5°		 0～80 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C59204NR-ECT-UCFL खुले प्रकार का DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C54205NR-ECT-UCFL बंद प्रकार 10.8 7.8 8.0 0.31 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C59205NR-ECT-UCFL खुले प्रकार का DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
मॉडल संख्या आकार एमबी समतुल्य उत्पाद
शाफ्ट व्यास
डी		 A B C D E F G H J Z T m n U V
TP-C54204NR-ECT-UCFL 20 114 90 11 29 5 70 M6×
0.75		 15.5 10 26 33.5 18 7 47.5 49.5 MB204C-64647-UCFL
TP-C59204NR-ECT-UCFL MB204C-64657-UCFL
TP-C54205NR-ECT-UCFL 25 130 99 11 34 5.5 70 M6×
0.75		 17 12.5 29 36.5 19.5 7.5 52.2 54.2 MB205C-68523-UCFL
TP-C59205NR-ECT-UCFL MB205C-68533-UCFL

टिप्पणी

1. बॉल बेयरिंग एक सेट स्क्रू प्रकार का है।

2. φ20 शाफ्ट व्यास के लिए ग्रीस निप्पल की स्थिति ऊपर दिए गए चित्र से भिन्न है।
