बेयरिंग यूनिट की प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

बेयरिंग यूनिट इंस्टॉलेशन का उदाहरण

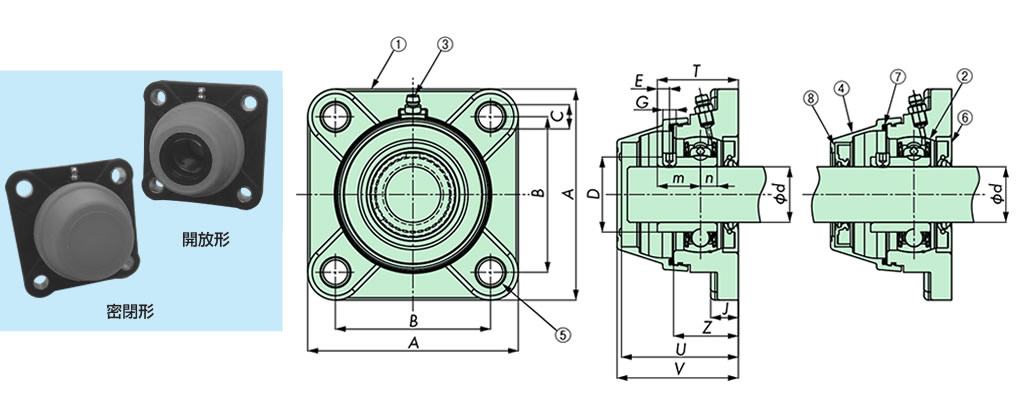

वर्गाकार फ्लेंज प्रकार की इकाई (UCFQ)

आगे और पीछे दोनों तरफ से सीलबंद होने के कारण, यह गीले या धूल भरे वातावरण में बियरिंग के जीवन को बढ़ाने में प्रभावी है।


[बड़ा करने के लिए क्लिक करें]
भाग संख्या प्रोडक्ट का नाम सामग्री
1आवासप्रबलित पॉलियामाइड
2बॉल बेयरिंगपीतल + Ni चढ़ाना
3ग्रीस निप्पलपीतल + Ni चढ़ाना
4सुरक्षा टोपीpolypropylene
5स्पेसर बुशिंगपीतल + Ni चढ़ाना
भाग संख्या प्रोडक्ट का नाम सामग्री
6मुहरNBR
7O-अंगूठीNBR
8मुहरNBR

मॉडल संख्या आकार सहन करना
मूल भार रेटिंग किलोन्यूटन		 अधिकतम शारीरिक आकार
अनुमेय भार
के.एन.		 द्रव्यमान
किलोग्राम		 आत्म-संरेखित परिचालन तापमान
श्रेणी
℃		 डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS
(बुनियादी)
गतिशील भार रेटिंग
करोड़		 (बुनियादी)
स्थैतिक भार रेटिंग
कोर
TP-C50205VREC-UCFQ बंद प्रकार 10.8 7.8 11.5 0.3 आवास और
अक्ष और अधिकतम
कोणीय असंरेखण: 2.5°		 0～80 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C55205VREC-UCFQ खुले प्रकार का DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C50206VREC-UCFQ बंद प्रकार 15.0 11.3 11 0.5 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C55206VREC-UCFQ खुले प्रकार का DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C50207VREC-UCFQ बंद प्रकार 19.7 15.3 10.5 0.6 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C55207VREC-UCFQ खुले प्रकार का DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C50208VREC-UCFQ बंद प्रकार 22.4 17.9 10 0.8 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C55208VREC-UCFQ खुले प्रकार का DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
मॉडल संख्या आकार एमबी समतुल्य उत्पाद
शाफ्ट व्यास
डी		 A B C D E G H J Z T m n U V
TP-C50205VREC-UCFQ 25 98 70 11 34 5.5 M6×
1.00		 15 12.5 29 36.5 19.5 7.5 52 54 MB205C-64573-UCF
TP-C55205VREC-UCFQ MB205C-64623-UCF
TP-C50206VREC-UCFQ 30 110 83 11 40.3 6.5 18 22 8 51 53 MB206C-63112-UCF
TP-C55206VREC-UCFQ MB206C-63172-UCF
TP-C50207VREC-UCFQ 35 118 92 14 48 6.5 M8×
1.00		 20 16 33 41.5 23.5 8.5 64 66 MB207C-64068-UCF
TP-C55207VREC-UCFQ MB207C-64078-UCF
TP-C50208VREC-UCFQ 40 130 101.5 14 53 7.0 M8×
1.00		 20 35 43 25 9 63 65 MB208C-64667-UCF
TP-C55208VREC-UCFQ MB208C-64677-UCF

टिप्पणी

1. बॉल बेयरिंग एक सेट स्क्रू प्रकार का है।
