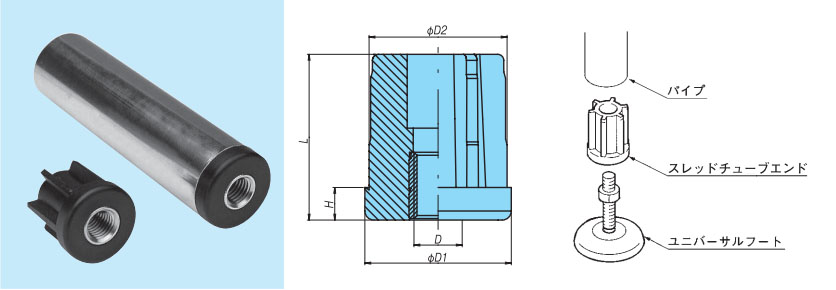

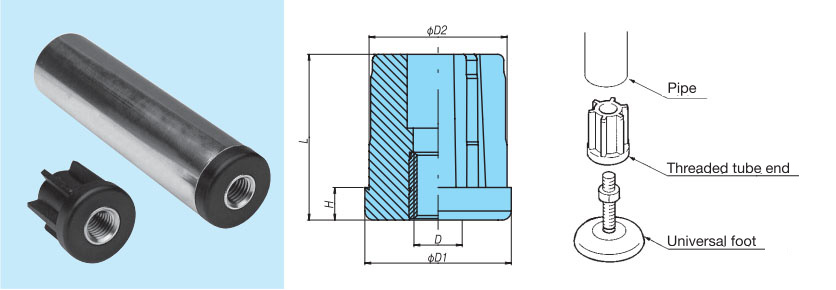

थ्रेडेड ट्यूब एंड (एसआरबी)
इसे पाइप में डालकर और एक यूनिवर्सल फुट के साथ मिलाकर, इसे कन्वेयर फ्रेम के लिए एक लेग के रूप में इस्तेमाल किया जा सकता है।
[बड़ा करने के लिए क्लिक करें]
| मॉडल संख्या | सामग्री | प्रयुक्त पाइप का बाहरी व्यास मिमी (नाममात्र व्यास) |
डीएक्सएफ आकार डेटा |
मूल्य | डिलीवरी | पीडीएफ DIMENSIONS |
|
|---|---|---|---|---|---|---|---|
| मुख्य इकाई | बुश | ||||||
| TP-C14767T-SRB | पॉलियामाइड | पीतल + Ni चढ़ाना | 48.6 (1½) | DXF | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| TP-C14791T-SRB | पॉलियामाइड | पीतल + Ni चढ़ाना | 60.5 (2) | DXF | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| मॉडल संख्या | D | D1 | D2 | H | L | एमबी समतुल्य उत्पाद |
|---|---|---|---|---|---|---|
| TP-C14767T-SRB | M16 | 48 | 45.8 | 10 | 55 | MB180-63081-SRB |
| TP-C14791T-SRB | M16 | 60 | 58 | 12 | 50 | MB180-65154-SRB |
टिप्पणी
1. 1.65 मिमी मोटाई वाले पाइप का प्रयोग करें।
