फ्रेम सपोर्ट पार्ट्स की प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

फ्रेम सपोर्ट पार्ट इंस्टॉलेशन का उदाहरण

पाइप आकार के अनुसार लागू भागों के संयोजन

※ 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ 3D CAD डेटा और PARTcommunity से संबंधित पूछताछ के लिए, कृपया Cadenas Web-to-CAD से संपर्क करें।
　कैडेंस वेब-टू-कैड कंपनी लिमिटेड के बारे में पूछताछ के लिए, कृपया यहां देखें (बाहरी साइट)।

समर्थन आधार (एसबी)

कन्वेयर के आधार को सहारा देता है।


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर		 बुश

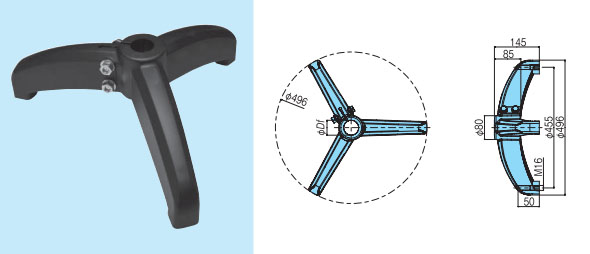

TP-C15084T-SB प्रबलित पॉलियामाइड स्टेनलेस स्टील पीतल
+
नी-प्लेटेड		 काला 48.6 (1½) MB615-600373-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15088T-SB 60.5 (2) MB615-699992-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15084TSS-SB स्टेनलेस स्टील 48.6 (1½) MB615-604583-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15088TSS-SB 60.5 (2) MB615-600453-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर		 बुश

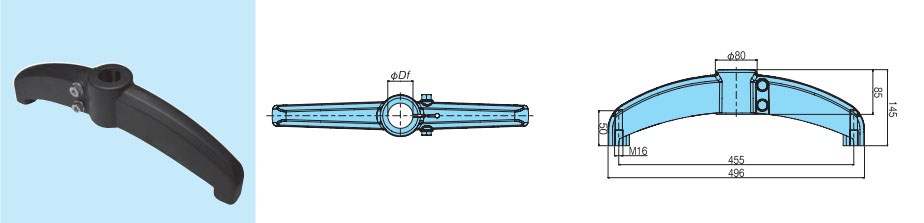

TP-C15060T-SB प्रबलित पॉलियामाइड स्टेनलेस स्टील पीतल
+
नी-प्लेटेड		 काला 48.6 (1½) MB618-600383-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15064T-SB 60.5 (2) MB618-600223-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15060TSS-SB स्टेनलेस स्टील 48.6 (1½) MB618-604593-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15064TSS-SB 60.5 (2) MB618-600403-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर		 बुश

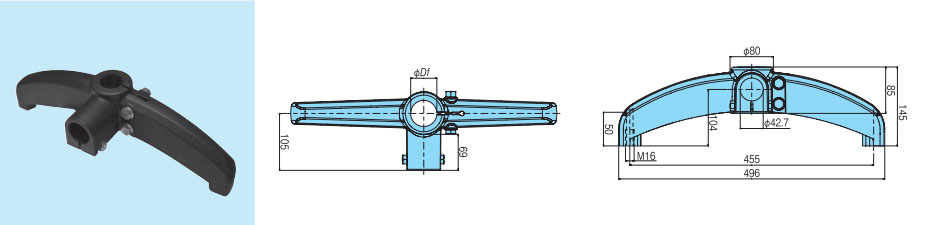

TP-C15068T-SB प्रबलित पॉलियामाइड स्टेनलेस स्टील पीतल
+
नी-प्लेटेड		 काला 48.6 (1½) MB619-600413-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15072T-SB 60.5 (2) MB619-600423-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15068TSS-SB स्टेनलेस स्टील 48.6 (1½) MB619-604573-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C15072TSS-SB 60.5 (2) MB619-600433-SB DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF


[बड़ा करने के लिए क्लिक करें]

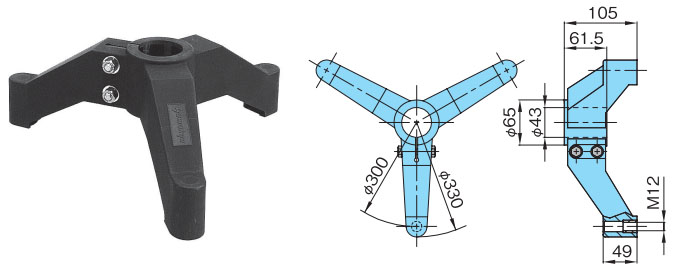

तीन पैरों वाला सपोर्ट बेस
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 भार वहन क्षमता
के.एन.		 ボルト、
ナットの
締付トルク
N･m		 डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर		 बुश
TP-3SB43 प्रबलित पॉलियामाइड स्टेनलेस स्टील पीतल
+
नी-प्लेटेड		 काला 42.7 (1¼) 2.45 9.8 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF 3DCAD


[बड़ा करने के लिए क्लिक करें]
दो पैरों वाला सपोर्ट बेस
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 भार वहन क्षमता
के.एन.		 ボルト、
ナットの
締付トルク
N･m		 डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर		 बुश
TP-2SB43 प्रबलित पॉलियामाइड स्टेनलेस स्टील पीतल
+
नी-प्लेटेड		 काला 42.7 (1¼) 2.45 9.8 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF 3DCAD


[बड़ा करने के लिए क्लिक करें]

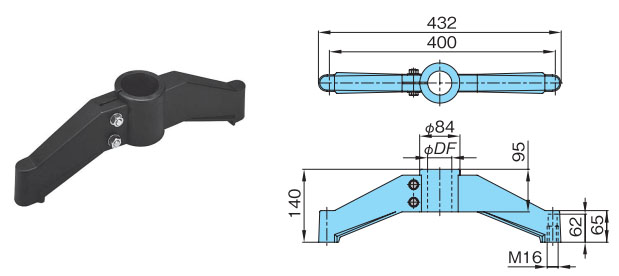

दो पैरों वाला सपोर्ट बेस
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 भार वहन क्षमता
के.एन.		 ボルト、
ナットの
締付トルク
N･m		 डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर		 बुश
TP-2SB48 प्रबलित पॉलियामाइड स्टेनलेस स्टील पीतल
+
नी-प्लेटेड		 काला 48.6 (1½) 3.43 14.7 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF 3DCAD
TP-2SB60 60.5 (2) 3.43 14.7 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
