उत्पाद मार्गदर्शिका, पुर्जे, प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

उत्पाद मार्गदर्शिका, पुर्जों की स्थापना का उदाहरण

उत्पाद गाइड भागों का संयोजन

गाइड चैनल (जीआर)

इसका उपयोग परिवहन के दौरान वस्तुओं को पलटने से रोकने और खरोंचों को कम करने के लिए किया जा सकता है।


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या मानक लंबाई सामग्री रंग द्रव्यमान
किलोग्राम/मी		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS

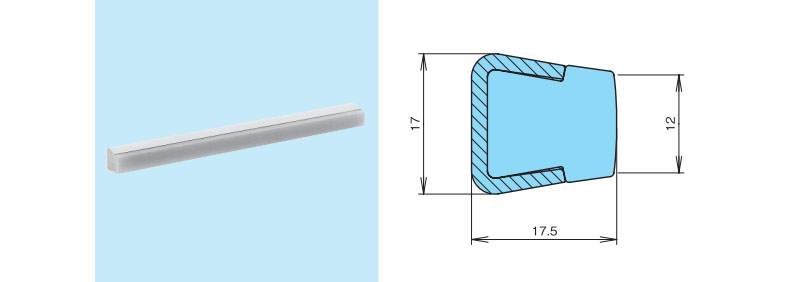

TP-C19S00130-3MT-GR 3m अति-उच्च आणविक भार पॉलीइथिलीन
स्टेनलेस स्टील फ्रेम		 सफ़ेद 0.6 MB317-69072-GR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या मानक लंबाई सामग्री रंग द्रव्यमान
किलोग्राम/मी		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS

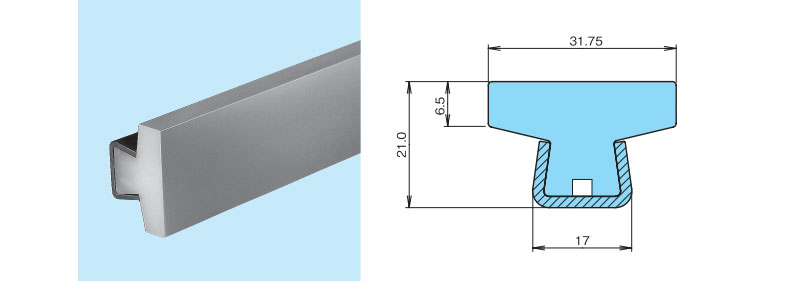

TP-C19S00165-3MT-GR 3m अति-उच्च आणविक भार पॉलीइथिलीन
स्टेनलेस स्टील फ्रेम		 सफ़ेद 0.86 MB273-66791-GR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या मानक लंबाई सामग्री रंग द्रव्यमान
किलोग्राम/मी		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS

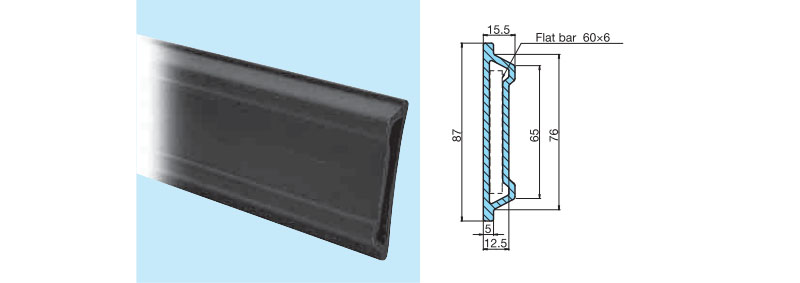

TP-C19050LT-GR 3m अति-उच्च आणविक भार पॉलीइथाइलीन काला 0.6 MB296-68811-GR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

रोलर मॉड्यूल साइड गाइड (घुमावदार प्रकार) (ARG)

घुमावदार रास्तों पर परिवहन की जाने वाली वस्तुओं पर खरोंच लगने की संभावना कम करता है।


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या मानक लंबाई
मिमी		 सामग्री एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS
चौखटा रोलर्स और पिन
TP-C16801KT-ARG 348.5 प्रबलित पॉलियामाइड पॉलीएसीटल MB580-603292-ARG DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1. न्यूनतम पार्श्व मोड़ त्रिज्या: आंतरिक R250, बाहरी R300

इसे 2.40x8 फ्लैट बार के साथ प्रयोग करें।
