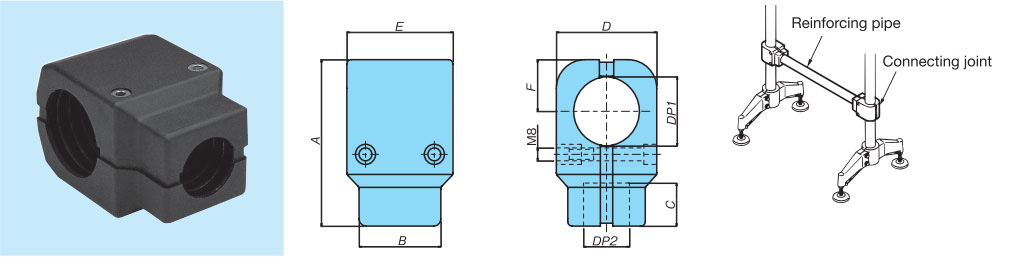

कनेक्टिंग जॉइंट (सीजे)

कन्वेयर के दोनों पैरों को जोड़कर कन्वेयर को स्थिर किया जाता है।


[बड़ा करने के लिए क्लिक करें]
कनेक्टिंग जॉइंट (सीजे)
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
(नॉमिनल डायामीटर)		 डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS
मुख्य इकाई पेंच बुश
TP-C14733T-CJ प्रबलित पॉलियामाइड स्टेनलेस स्टील पीतल
+
नी-प्लेटेड		 काला 48.6 & 42.7
(1½ & 1¼)		 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C14746T-CJ 60.5 & 42.7
(2 & 1¼)		 DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
मॉडल संख्या DP1 DP2 A B C D E F एमबी समतुल्य उत्पाद
TP-C14733T-CJ 48.6 42.7 122 62 40 78 78 39 MB137-66813-CJ
TP-C14746T-CJ 60.5 42.7 130 65 41 82 82 42.5 MB137-6502-CJ
