फ्रेम सपोर्ट पार्ट्स की प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

फ्रेम सपोर्ट पार्ट इंस्टॉलेशन का उदाहरण

पाइप आकार के अनुसार लागू भागों के संयोजन

※ 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ 3D CAD डेटा और PARTcommunity से संबंधित पूछताछ के लिए, कृपया Cadenas Web-to-CAD से संपर्क करें।
　कैडेंस वेब-टू-कैड कंपनी लिमिटेड के बारे में पूछताछ के लिए, कृपया यहां देखें (बाहरी साइट)।

सहायक सिर

इसका उपयोग पाइप को फ्रेम से सुरक्षित रूप से जोड़ने के लिए करें। इसका उपयोग सपोर्ट हेड के अंदर वायरिंग को रूट करने के लिए भी किया जा सकता है।


[बड़ा करने के लिए क्लिक करें]

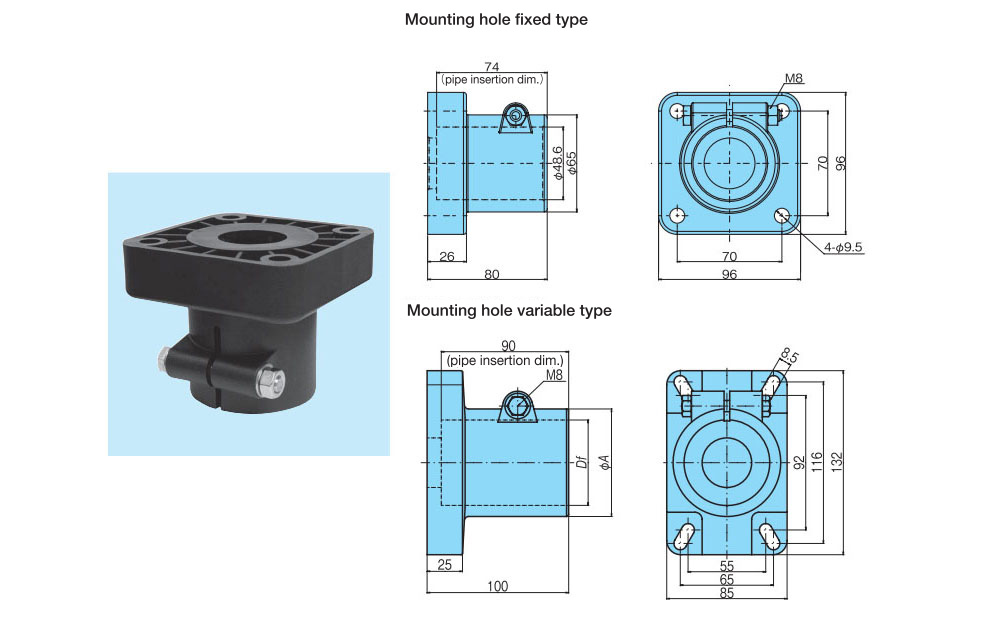

माउंटिंग होल फिक्स्ड टाइप
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 बहरी घेरा
ΦA		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर
TP-C14050T-BH प्रबलित पॉलियामाइड स्टेनलेस स्टील काला 48.6 (1½) 65 MB198-59161-BH DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF

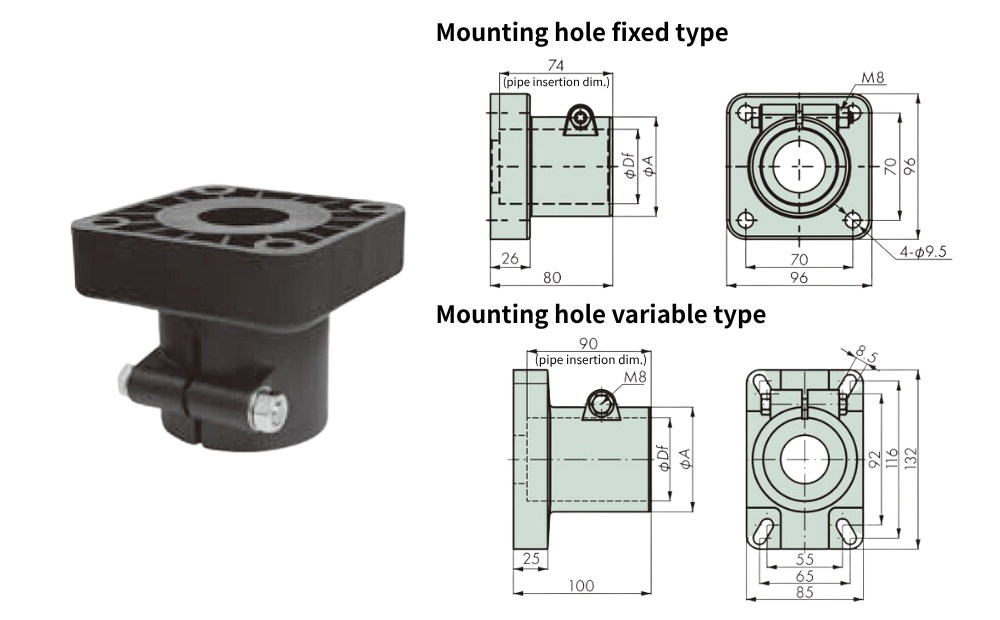

परिवर्तनीय माउंटिंग होल प्रकार
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 बहरी घेरा
ΦA		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर
TP-C14741T-BH प्रबलित पॉलियामाइड स्टेनलेस स्टील काला 48.6 (1½) 65 MB280-63503-BH DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF
TP-C14739T-BH 60.5 (2) 76 MB280-66781-BH DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF


[बड़ा करने के लिए क्लिक करें]

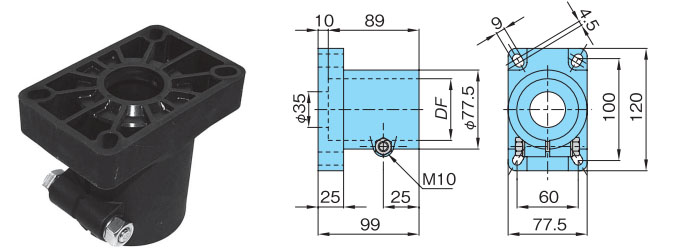

सहायक सिर
मॉडल संख्या सामग्री रंग उपयोग किए गए पाइप का बाहरी व्यास
ΦDf (नाममात्र व्यास)		 डीएक्सएफ
आकार
डेटा		 標準価格 डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
मुख्य इकाई बोल्ट,
कड़े छिलके वाला फल,
वॉशर
TP-CPSH48 प्रबलित पॉलियामाइड स्टेनलेस स्टील काला 48.6 (1½) DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF 3DCAD
TP-CPSH60 60.5 (2) DXFकृपया हमसे
संपर्क करें		 कृपया हमसे
संपर्क करें		 PDF 3DCAD
