टॉप चेन एक्सेसरीज़ की प्रमुख विनिर्देश
WT1300/WT1500/1510 सीरीज़ के लिए स्लाइडिंग नोज़ बार टाइप: WT-NB
[बड़ा करने के लिए क्लिक करें]
पीडीएफ रूपरेखा चित्रण
कृपया नीचे दी गई तालिका देखें
DXF आंकड़ा डेटा
कृपया नीचे दी गई तालिका देखें।
(डीएक्सएफ डेटा की सूची के लिए यहां क्लिक करें)
3D CAD डेटा
| ※ | 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | 3D CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032 |
कैटलॉग और निर्देश पुस्तिका
लागू श्रृंखला
WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K
प्रमुख विनिर्देश
| मॉडल संख्या | सामग्री ग्रेड | मूल्य | डिलीवरी | DXF आकृति डेटा पीडीएफ रूपरेखा आरेख |
|
|---|---|---|---|---|---|
| WT-NB76-10-301 | 10-301 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | DXF | |
| WT-NB76-10-100M9 | 10-100M9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB76-CNO | SJ-CNO | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB151-10-301 | 10-301 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | DXF | |
| WT-NB151-10-100M9 | 10-100M9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB151-CNO | SJ-CNO | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB302-10-301 | 10-301 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | DXF | |
| WT-NB302-10-100M9 | 10-100M9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB302-CNO | SJ-CNO | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB151TOL-10-301 | 10-301 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | DXF | |
| WT-NB151TOL-10-100M9 | 10-100M9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB151TOL-CNO | SJ-CNO | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB151TOR-10-301 | 10-301 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | DXF | |
| WT-NB151TOR-10-100M9 | 10-100M9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB151TOR-CNO | SJ-CNO | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB50-10-301 | 10-301 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | DXF | |
| WT-NB50-10-100M9 | 10-100M9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB50-CNO | SJ-CNO | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB99-10-301 | 10-301 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | DXF | |
| WT-NB99-10-100M9 | 10-100M9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
| WT-NB99-CNO | SJ-CNO | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | ||
टिप्पणी
1. परिचालन तापमान सीमा: 10-301, 10-100M9: -20°C से 60°C, SJ-CNO (विशेष पॉलीएमाइड): -20°C से 80°C
2. अनुमेय गति 10-301: स्नेहन के साथ 50 m/min या उससे कम, स्नेहन के बिना 30 m/min या उससे कम, 10-100M9: स्नेहन के बिना 30 m/min या उससे कम, SJ-CNO (विशेष पॉलीएमाइड): 50 m/min या उससे कम
3. एसजे-सीएनओ (विशेष पॉलीएमाइड) का उपयोग केवल शुष्क वातावरण में ही किया जाना चाहिए।
4. खाद्य स्वच्छता अधिनियम (स्वास्थ्य एवं कल्याण मंत्रालय अधिसूचना संख्या 370) के संबंध में, विशेष पॉलीमाइड (एसजे-सीएनओ) खाद्य स्वच्छता अधिनियम का अनुपालन नहीं करता है।
5. इंस्टॉलेशन के समय, कम हेड वाले बोल्ट, फ्लैट वॉशर और स्प्रिंग वॉशर का उपयोग करें, और थ्रेड्स पर एंटी-लूज़निंग एजेंट लगाएं।
6. WT1306-W प्रकार का उपयोग केवल WT-NB50-10-301, WT-NB50-10-100M9, WT-NB50-CNO, WT-NB99-10-301, WT-NB99-10-100M9 और WT-NB99-CNO के साथ किया जा सकता है।
| सामग्री ग्रेड | सामग्री | रूप रंग | उपयोग |
|---|---|---|---|
| 10-301 | अति-उच्च आणविक भार पॉलीइथाइलीन | हरा | पानी और स्लाइडर तरल स्नेहन संचालन के लिए आदर्श। |
| 10-100M9 | अति-उच्च आणविक भार पॉलीइथाइलीन (तेल युक्त उत्पाद) | सफ़ेद | कम भार और कम गति के साथ शुष्क वातावरण में गाड़ी चलाने के लिए आदर्श। |
| SJ-CNO | विशेष पॉलियामाइड | बैंगनी | उच्च भार, उच्च गति और शुष्क परिस्थितियों में ड्राइविंग के लिए आदर्श। |

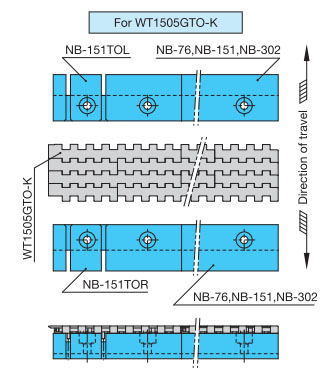

लेआउट उदाहरण
[बड़ा करने के लिए क्लिक करें]
