स्टेनलेस स्टील ड्राइव चेन SS श्रृंखला प्रमुख विनिर्देश
RS11-SS-1
[बड़ा करने के लिए क्लिक करें]
ऊपर दी गई तस्वीर केवल उदाहरण के लिए है। सटीक जानकारी के लिए कृपया नीचे दिए गए विवरण और चित्रों को ध्यान से देखें।
पीडीएफ रूपरेखा चित्रण
कृपया हमसे संपर्क करें
DXF आंकड़े और 3D CAD डेटा
| ※ | CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】お問い合わせ先は、こちら(外部サイト)をご確認ください。 |
कैटलॉग और निर्देश पुस्तिका
प्रमुख विनिर्देश
| आकार और विनिर्देश & तारों की संख्या |
धागों की संख्या | अधिकतम अनुमेय भार केएन {किलोग्राम} |
अनुमानित द्रव्यमान किग्रा/मी |
इकाई लिंक की संख्या |
|---|---|---|---|---|
| RS11-SS-1 | 1 | 0.05{5} | 0.052 | 134 |
टिप्पणी
1. यह बुश्ड चेन है। इसमें कोई रोलर नहीं है।
2. जोड़ने वाली कड़ी स्प्रिंग क्लिप के आकार की होती है और इसमें दो तरफ से बन्धन करने वाले रिवेट होते हैं।
3. कोई ऑफसेट लिंक नहीं हैं, इसलिए कृपया सम संख्या में लिंक का उपयोग करें।
4. इकाई स्टॉक में है.

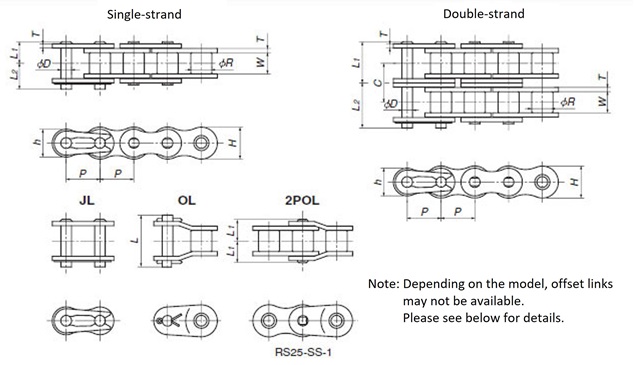

मुख्य आयाम मिमी
| पिच P |
झाड़ी का व्यास आर |
आंतरिक लिंक चौड़ाई डब्ल्यू |
प्लेट | पिन | ||||
|---|---|---|---|---|---|---|---|---|
| T | H | h | D | L1 | L2 | |||
| 3.7465 | 2.285 | 1.83 | 0.38 | 3.5 | 3.5 | 1.57 | 2.275 | 3.165 |
लागू कनेक्टिंग लिंक
| प्रकार | कनेक्टिंग लिंक |
|---|---|
| मॉडल संख्या | RS11-SS-1-MCJL |
| 標準価格 | कृपया हमसे संपर्क करें |
| डिलीवरी | कृपया हमसे संपर्क करें |
